LuGao - кәсіби сатылымдағы 11 кВ мұнайға батырылған қуат тарату трансформаторының зауыты. Біздің жоғары деңгейге жетуге деген шексіз берілгендігіміз әртүрлі талаптарға сай бейімделген жоғары сапалы өнімдерді жеткізуде айқын көрінеді. Сенімді шешімдер мен динамикалық энергетика саласында терең тәжірибе алу үшін Лю Гаоны таңдаңыз.

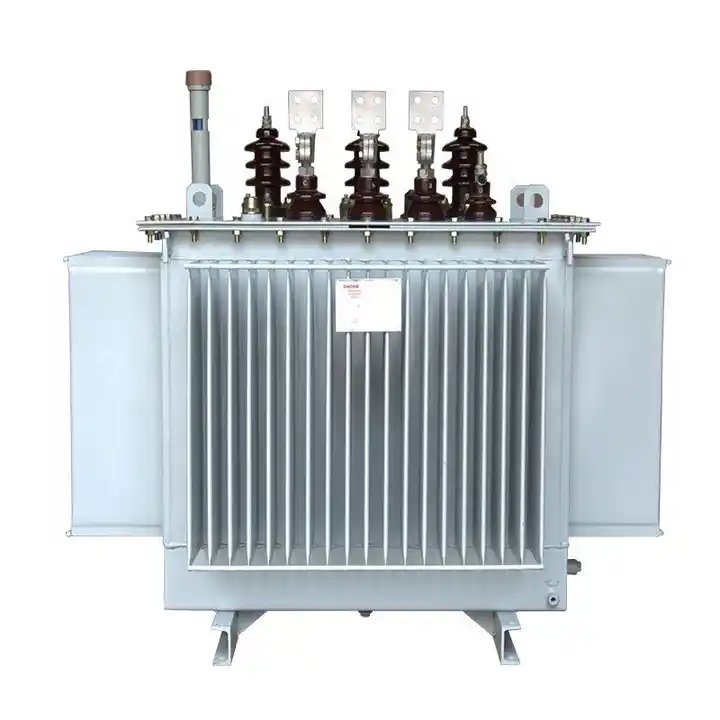

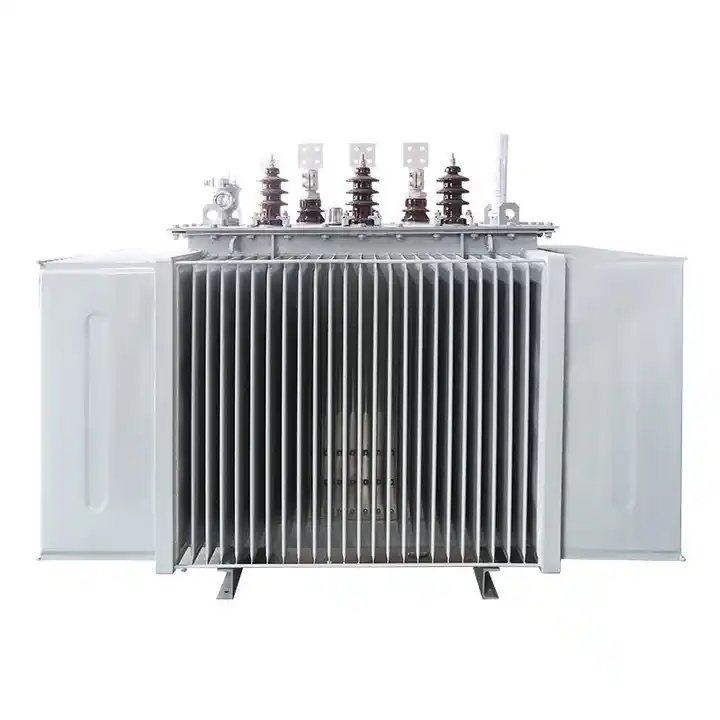

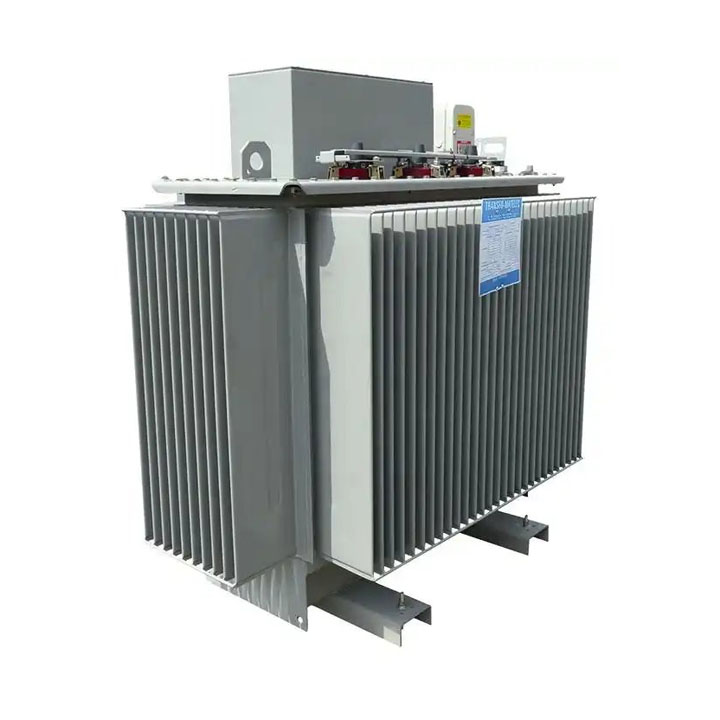

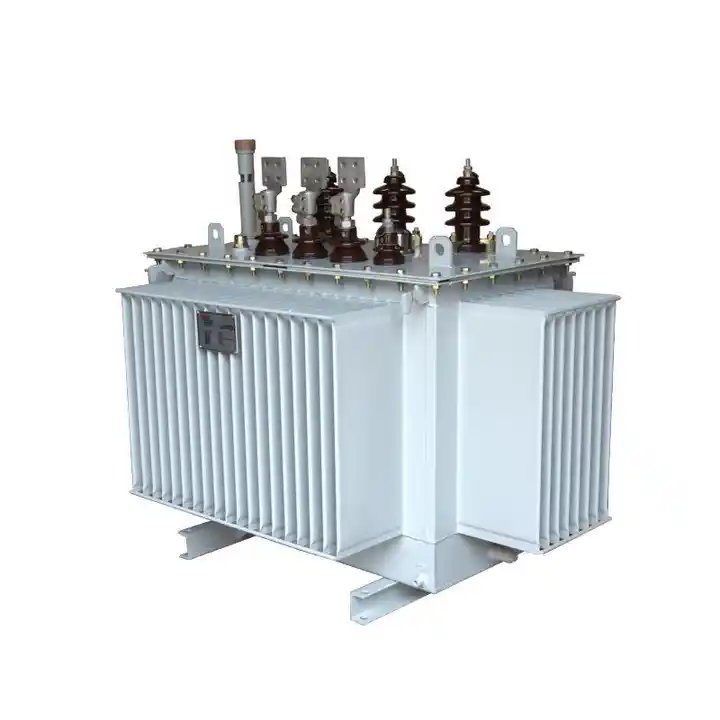

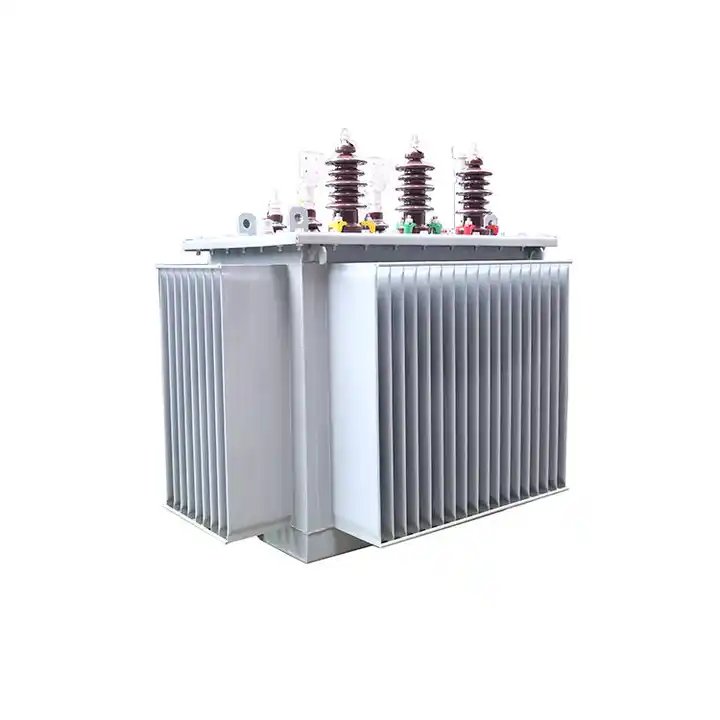

Лу Гао - 11 кВ майлы қуат тарату трансформаторының жеткізушісі, біздің майға батырылған трансформаторларымыз IEC стандарттарына сәйкес келеді. Оның өзегі сапалы суықтай илектелген кремний парақтан жасалған және толық тесілмейтін құрылымды және оның катушкасы сапалы жасалған.
оттегісіз мыс. Ол гофрленген shteet немесе кеңейту типті радиатор майы ыдысын қабылдайды.
Майлы трансформаторды қажет етпейтіндіктен, майлы трансформатордың биіктігі азаяды, ал трансформатор майы ауамен жиырылмайтындықтан, майдың ескіруі баяулайды, осылайша майлы трансформатордың қызмет ету мерзімі ұзарады.
Бұл өнім қалалық электр желілерін қайта құруда, тұрғын ауданда, зауытта, көпқабатты ғимаратта, тау-кен фабрикасында, қонақүйде, сауда орталығында, әуежайда, теміржолда, мұнай кәсіпшілігінде, айлақтарда, тас жолдарда және басқа да ашық жерлерде кеңінен қолданылады.
1. Ең жоғары қоршаған орта температурасы: +40℃
2. Ең төменгі қоршаған орта температурасы: -25℃
3. Биіктігі: 1000 метрден төмен
4. Ең жоғары айлық орташа салыстырмалы ылғалдылық: 90% (20℃ кезінде)
5. Орнату орны: өрт немесе жарылыс қаупі, айтарлықтай ластануы, химиялық коррозиясы немесе шамадан тыс діріл, үй ішінде немесе сыртында жоқ жерлерде орнатуға жарамды.
1. Майға батырылған трансформатор жақсы жылу шығаруды және айтарлықтай шамадан тыс жүктеме қабілеттілігін көрсетеді. Ол IP45 жағдайында желді міндетті түрде салқындатусыз толық жүктемені сақтай отырып, 130% шамадан тыс жүктеме кезінде жел машинасынсыз ұзақ уақыт жұмыс істей алады.
2. Майға батырылған трансформатор мінсіз қауіпсіздікті және отқа төзімділікті қамтамасыз етеді, түтін шығармай 800ºC температурада ұзақ уақыт жануға төтеп бере алады.
3. Термиялық соққыға күшті төзімділікпен майлы трансформаторды -50ºC температурада бірден жүктеуге болады.
4. Майлы трансформатордың беріктігін арттыру үшін толық гидрооқшаулағыш және ауа өткізбейтіндігі бар.
5. Жартылай разрядтың болмауын қамтамасыз ете отырып, майға батырылған трансформатор жұмыс тұтастығын жоғары деңгейде сақтайды.
6. Жақсы гидрофобтылығымен және сілтілі күйдіруге және іргелі әсерге төзімділігімен майлы трансформатор қоршаған ортаның әртүрлі жағдайларында сенімді.
7. Майлы трансформатор қоршаған ортаға зиянсыз, аз шу шығарады, зиянды газдар жоқ және оңай ыдырайды.
10кВ S11, S11-M сериялы тарату трансформаторының техникалық деректері | |||||||||||||||
Номиналды сыйымдылық | Кернеу тобы(кВ) | Қосылу әдісі | Шығын (кВт) | Жүктемесіз ток | Кедергі кернеуі | Салмағы (кг) | (мм) | Өлшем | |||||||
(L) | (W) | (H) | |||||||||||||
(кВА) | HV | LV | Жүксіз | Жүктеу | % | % | Машина | Мұнай | Жалпы | Өлшем | Тік | Көлденең | |||
10 | 0.065 | 0.4 | 3.5 | 90 | 55 | 220 | 650 | 450 | 880 | 400 | 350 | ||||
20 | 0.08 | 0.52 | 3 | 140 | 60 | 270 | 720 | 490 | 950 | 400 | 350 | ||||
30 | 0.1 | 0,63/0,6 | 2.3 | 185 | 70 | 330 | 750 | 490 | 970 | 450 | 340 | ||||
50 | 0.13 | 0,91/0,87 | 2 | 260 | 80 | 430 | 770 | 550 | 1030 | 450 | 380 | ||||
63 | 0.15 | 1.09/1.04 | 1.9 | 260 | 85 | 440 | 800 | 600 | 1040 | 450 | 380 | ||||
80 | 0.18 | 1,31/1,25 | 1.9 | 320 | 95 | 520 | 790 | 600 | 1070 | 450 | 430 | ||||
100 | 0.2 | 1,58/1,5 | 1.8 | 355 | 100 | 570 | 830 | 640 | 1050 | 550 | 450 | ||||
125 | 11 | 0.24 | 1,89/1,8 | 1.7 | 425 | 115 | 675 | 1070 | 700 | 1150 | 550 | 470 | |||
160 | 10.5 | 0.28 | 2.31/2.2 | 1.6 | 510 | 130 | 790 | 1120 | 700 | 1220 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.34 | 2,73/2,6 | 1.5 | 550 | 145 | 850 | 1080 | 690 | 1160 | 550 | 520 | |
250 | 6 | 0.69 | Dyn11 | 0.4 | 3.2/3.05 | 1.4 | 630 | 165 | 985 | 1160 | 740 | 1190 | 650 | 550 | |
315 | 6.3 | 0.48 | 3,83/3,65 | 1.4 | 755 | 190 | 1155 | 1230 | 800 | 1240 | 650 | 550 | |||
400 | 0.57 | 4.52/4.3 | 1.3 | 910 | 225 | 1405 | 1310 | 860 | 1250 | 650 | 550 | ||||
500 | 0.68 | 5,41/5,15 | 1.2 | 1050 | 240 | 1600 | 1370 | 890 | 1350 | 750 | 600 | ||||
630 | 0.81 | 6.2 | 1.1 | 4.5 | 1250 | 310 | 1945 | 1580 | 1060 | 1310 | 850 | 660 | |||
800 | 0.96 | 7.5 | 1 | 1540 | 365 | 2350 | 1640 | 1060 | 1500 | 850 | 660 | ||||
1000 | 1.15 | 10.3 | 1 | 1690 | 405 | 2645 | 1720 | 1160 | 1540 | 850 | 660 | ||||
1250 | 1.36 | 12 | 0.9 | 1965 | 560 | 3230 | 1790 | 1160 | 1740 | 850 | 660 | ||||
1600 | 1.64 | 14.5 | 0.8 | 2355 | 650 | 3805 | 1830 | 1190 | 1850 | 850 | 700 | ||||
2000 | 1.96 | 19.8 | 0.8 | 2570 | 615 | 4245 | 2190 | 1900 | 1950 | 820 | 820 | ||||
2500 | 2.31 | 23 | 0.7 | 3130 | 810 | 5280 | 2180 | 1940 | 2250 | 1070 | 1070 |
