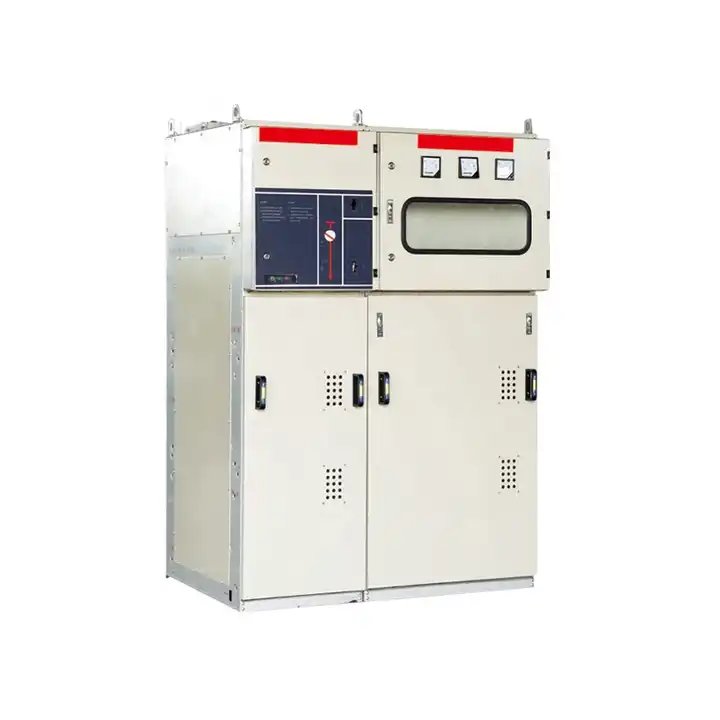

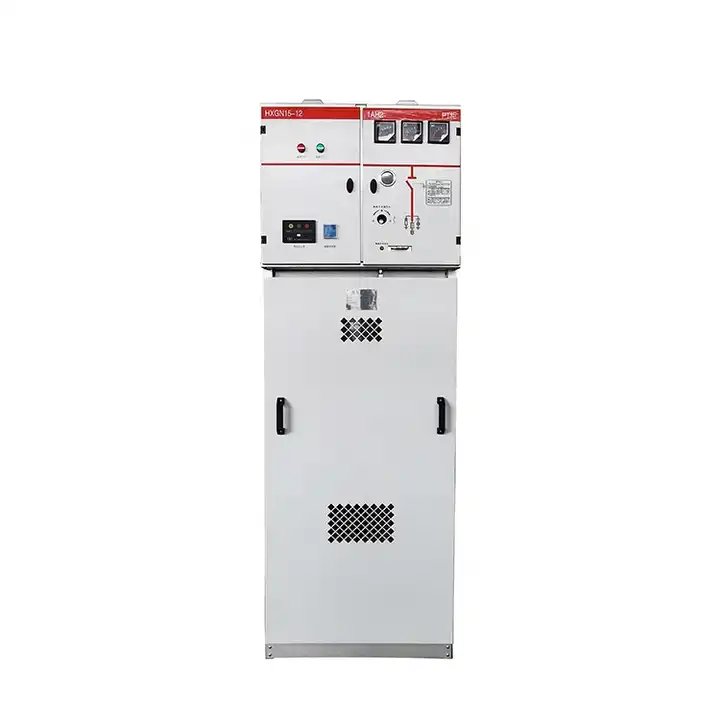

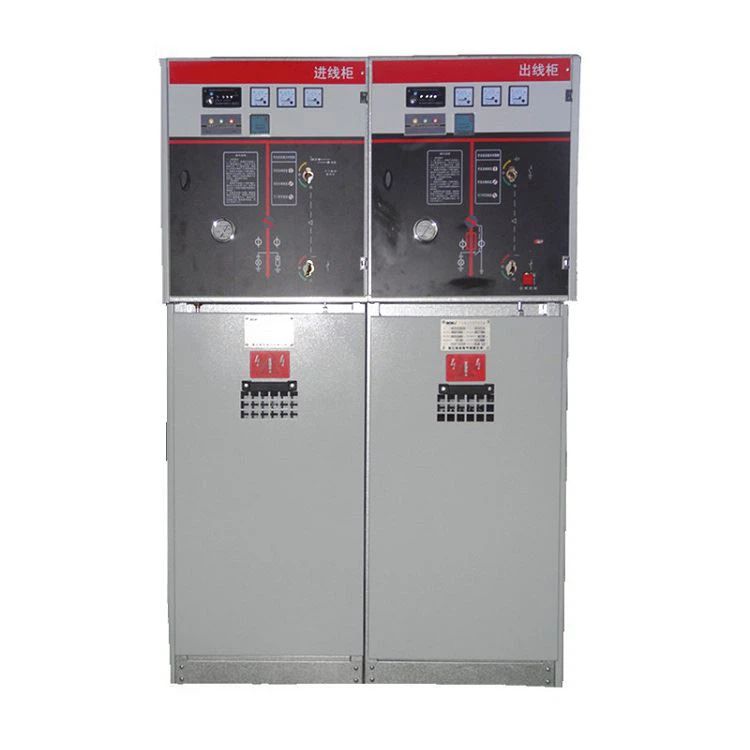

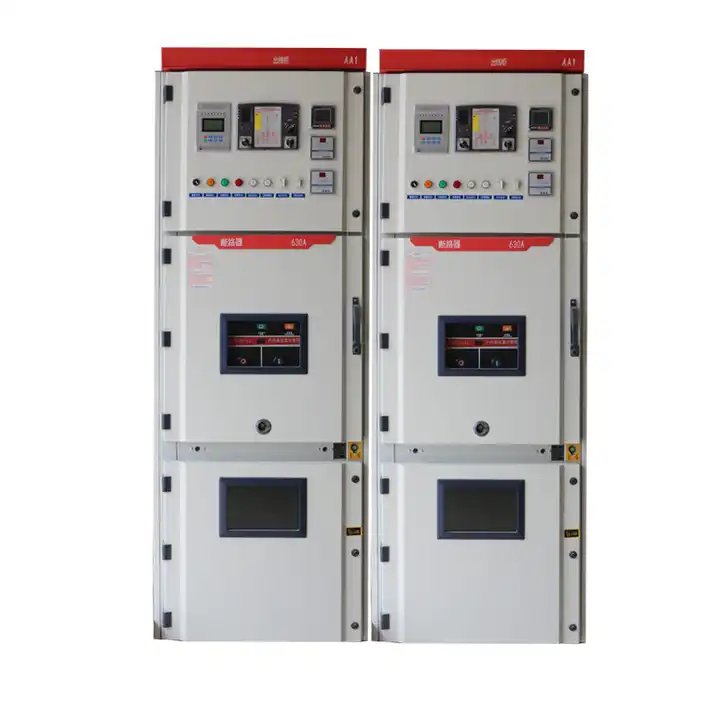

12 кВ стационарлық айнымалы ток металдан қоршалған тарату құрылғысы

12 кВ тұрақты айнымалы ток металл қоршалған тарату құрылғысы Liugao компаниясы шығарған. арнайы екінші тарату қолданбалары үшін әзірленген. Бұл ауа оқшауланған тарату құрылғысы экономикалық ойлар мен кеңейтілген функционалдық тепе-теңдікті білдіреді және SF6 газ жүктемесін ажыратқышты вакуумдық ажыратқышпен (VCB) бірге біріктіреді. немесе газ сөндіргіші (GCB). Экономикалық тиімділік пен әмбебаптылыққа назар аудара отырып, HXGN-12 типті тарату құрылғысы екінші тарату жүйелеріндегі әртүрлі қажеттіліктер үшін сенімді шешім болып табылады.

Сұрау жіберу

Өнім Сипаттамасы

Лиугао, жетекші жоғары вольтты тарату құрылғыларын жеткізуші HXGN口-12 Экологиялық газды оқшауланған RMU, 12кВ, үш фазалы, айнымалы ток 50 Гц, бір шина және бір шиналық секциялық жүйелерге арналған кешенді тарату жабдығын ұсынады. Бұл өнім әртүрлі қолданбалар мен пайдаланушылар үшін қанағаттанарлық техникалық шешімдерді қамтамасыз ететін қарапайым конструкциямен, икемді жұмысымен, сенімді блоктауымен және оңай орнатуымен мақтана алады. Жетілдірілген техникалық өнімділікпен бірге сезу технологиясы мен ақпараттық интеграцияны қолдана отырып, RMU дамып келе жатқан нарық талаптарын қанағаттандыру және желілік барлау талаптарына сәйкестендіру үшін қарапайым және икемді конфигурация опцияларын ұсынады.

Өнеркәсіптік және азаматтық кабельдік сақиналы желілерге және тарату желілерінің терминалдық жобаларына арналған, бұл қоршаған ортаны газбен оқшауланған RMU электр энергиясын қабылдау және таратуда керемет. Оның әмбебаптығы қалалық тұрғын аудандарда, шағын қосалқы станцияларда, коммутациялық станцияларда, кабельдік қораптарда, қораптық қосалқы станцияларда, өнеркәсіптік және тау-кен кәсіпорындарында, сауда орталықтарында, әуежайларда, метроларда, жел энергиясын өндіру қондырғыларында, ауруханаларда, стадиондарда, темір жолдарда, туннельдерде және т.б. орындар. HXGN口-12 Экологиялық газ оқшауланған RMU электр таратудың үнемі өзгеріп тұратын ландшафтында кең ауқымды қолданбалар үшін сенімді және бейімделгіш шешім болып табылады.

12 кВ тұрақты айнымалы токтың металл қоршалған тарату құрылғыларының жұмыс ортасы

Қоршаған ортаның температурасы:

Максималды ауа температурасы: +40℃,

Ең төменгі ауа температурасы: -15℃;

Биіктігі: ≤ 1000м;

HXGN-12 типті тарату құрылғысы Ылғалдылық:

Салыстырмалы ылғалдылықтың орташа тәуліктік мәні: ≤95%

Салыстырмалы ылғалдылықтың айлық орташа мәні: ≤90%

Қоршаған ортаның ауасы шаңмен, түтінмен, коррозиялық және/немесе жанғыш газдармен, булармен немесе тұздармен айтарлықтай ластанбайды.

12 кВ тұрақты айнымалы токтың металл қоршалған тарату құрылғысының сипаттамалары

HXGN口 -12 экологиялық газдан оқшауланған RMU тиісті ұлттық стандарттарға, электр энергетикасы стандарттарына және халықаралық стандарттарға сәйкес қана қоймайды, сонымен қатар олардан асып түседі. Оның негізгі компоненттері, соның ішінде коммутатор мен негізгі электрлік құрамдас бөліктер тұтас оқшаулағыш қаптамаға салынған өткізгіш бөліктері бар модульге біріктірілген. Экрандалған кабель қосқыштарын пайдалану қауіпсіздікті арттырады, ал функционалды блок шиналарында қауіпсіз жұмысты қамтамасыз ететін экрандалған шина оқшаулауы бар.

Серіппелі механизмді қолданатын жұмыс механизмі 10 000 циклден асатын механикалық қызмет ету мерзіміне ие. Айта кету керек, құрылғы қашықтан бақылауға және нақты уақыттағы жабдық күйін бақылауға мүмкіндік береді, бұл бақылаусыз жұмыс істеуге мүмкіндік береді. Бұл жоғары өнімді қуат тарату құрылғысы вакуумдық ажыратқыш қондырғысы (630А, 20-25кА) және вакуумдық жүктемені ауыстырып-қосқыш блогы (630А, 20-25кА) сияқты опцияларды ұсынатын үнемді қуат блогын қамтамасыз етеді. HXGN口 -12 қуатты тарату саласындағы қауіпсіздікті, тиімділікті және озық технологияны біріктіретін озық шешім ретінде тұр.

12 кВ стационарлық айнымалы ток металдан қоршалған тарату құрылғысының сипаттамасы

Жоқ	Элемент	Бірлік	Параметр
1	Номиналды кернеу	кВ	12	24	36
2	Номиналды жиілік	Hz	50/60
3	Номиналды ток	A	630/800		1630
4	1 мин қуат жиілігі төзімді кернеу (ылғалды/құрғақ)	кВ	38/48	50/60	70/80
5	Найзағай импульсіне төтеп беретін кернеу	кВ	75	125/150	195
6	Номиналды қысқа тұйықталу тогы (ең жоғары)	кВ	80	63	50/40
7	Номиналды белсенді жүктеме және тұйықталу тогы	кА	63	50	50/40
8	Номиналды тасымалдау тогы	A	1700	1200	800
9	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	80	63	50/40
10	Номиналды кабель (желілік) зарядтау үзілу тогы	A	50 және 10
11	Жерге тұйықтау кезінде кабель зарядының үзілу тогы	A	20	20	50
12	Номиналды төзімді ток (ең жоғары)	кА	80	63	50/40
13	Қысқа уақытқа төзімді ток (2с)	кА	31.5	25	16
14	Механизмнің өмірі	Уақыт	5000	2000	2000
