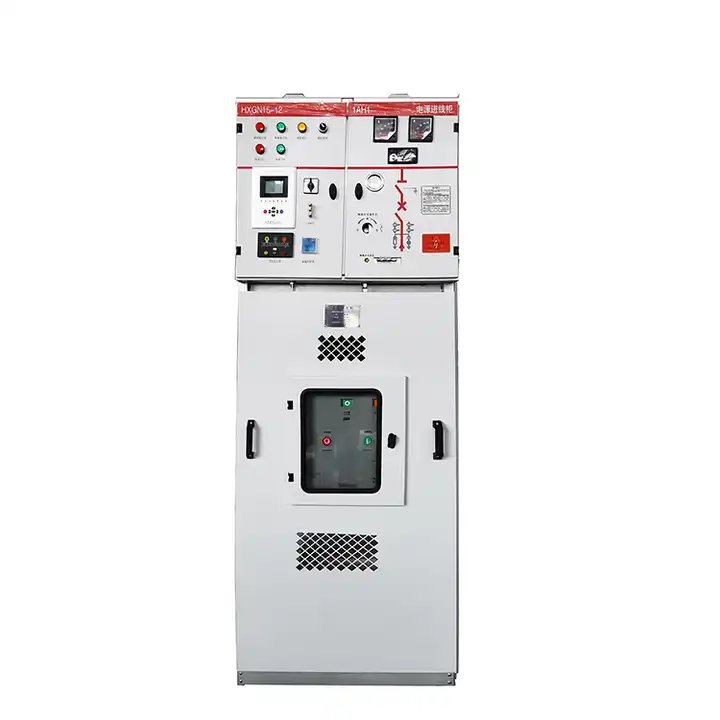

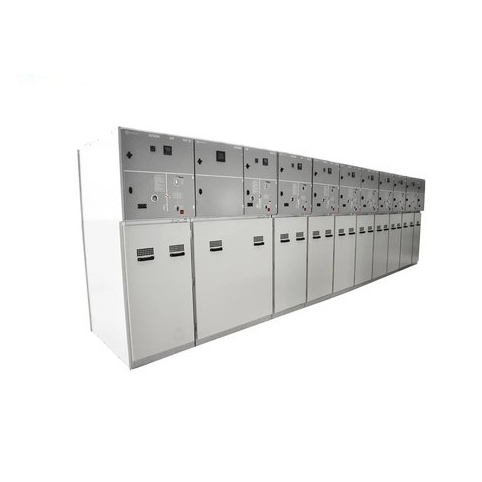

12 кВ сақиналы негізгі блоктың коммутациялық панелі

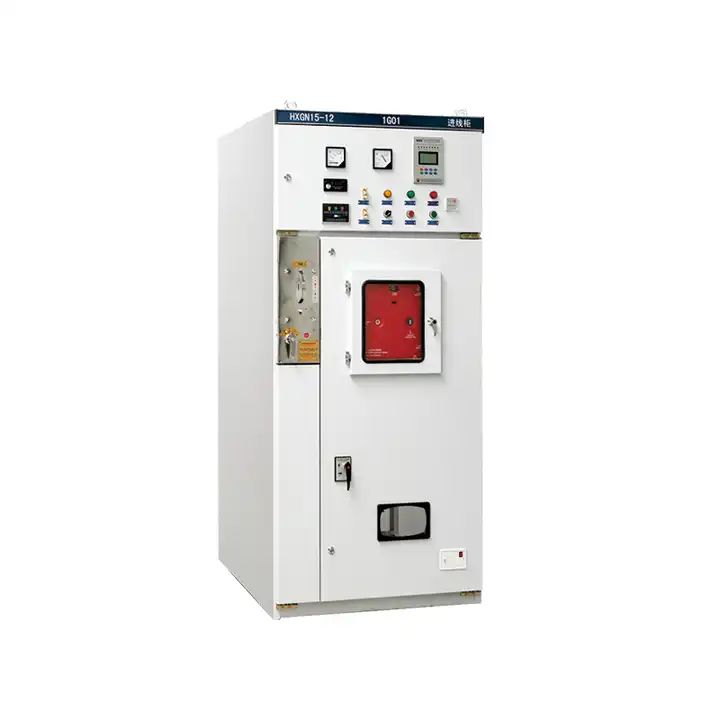

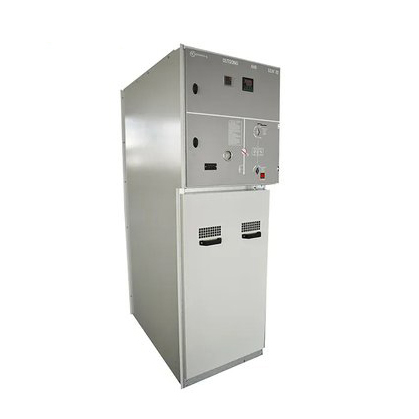

Liugao компаниясы шығарған 12 кВ сақиналы негізгі блоктың таратушы панелі. Зияткерлік үлгідегі HXGN15-12 металл қапталған сақиналы негізгі блок тарату құрылғысы номиналды кернеуі 12 кВ, номиналды жиілігі 50 Гц болатын үш фазалы айнымалы ток жүйесінде қолдануға арналған. , және номиналды ток 630А. Ол сақиналы желіні электрмен жабдықтау және радиациялық терминалды қоректендіру мақсатына қызмет етеді, әсіресе кабель желісін бөлу және тармақты қосу сценарийлерінде. Тарату құрылғысы SF6 газ оқшаулағыш көп контурлы қуат блогымен және фидер терминалының құрылғысымен жабдықталған. (FTU) Кореядан импортталады. Оның қашықтан сигнал беру, телеметрия, қашықтан басқару және ақаулық токты анықтау сияқты жетілдірілген функциялары бар. Ең алдымен таратуды автоматтандыру жүйесі ретінде пайдаланылады, ол қалалық электрмен жабдықтау жүктеме орталықтары мен кабельді жабдықтау қолданбалары үшін тиімді екенін дәлелдейді.

Сұрау жіберу

Өнім Сипаттамасы

Liugao, жетекші жоғары вольтты тарату құрылғыларын жеткізуші, шкафтың негізі тұрақтылықты, сенімділікті және ыңғайлы құрастыруды ұсынатын құрастыру түріне жатады. Ол сақиналы желі құрылғысы ретінде конфигурациялауға жеткілікті әмбебап және әртүрлі қосылым режимдерін қолдайды.

Өлшемі ықшам, салмағы аз, көлемі аз және орнату оңай, сақинаның негізгі блогы дизайнында тиімділік пен қарапайымдылыққа басымдық береді.

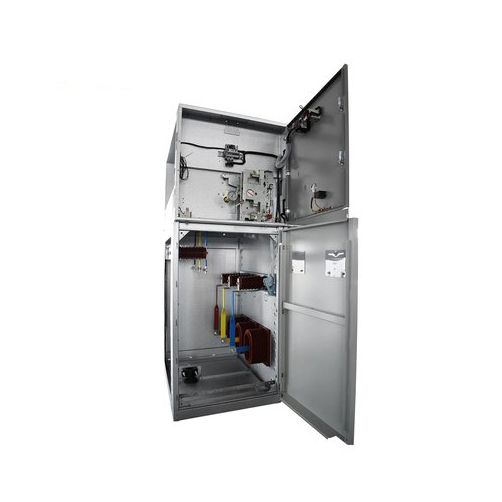

Құрылғыда әрқайсысы қауіпсіз күйде ұсталған бөлек барбар, қосқыш және басқару бөлмелері бар. Шкаф та, оның құрамдас бөліктері де операторлар мен техникалық қызмет көрсету қызметкерлерінің жеке қауіпсіздігін қамтамасыз ету үшін мұқият жерге тұйықталған.

Сақинаның негізгі бөлігі FN12-12D және FN25-12D жүктеме қосқыштарымен үйлесімді, оның конфигурациясында икемділік пен бейімделуді қамтамасыз етеді.

Жетілдірілген және сенімді механикалық бұғаттау жүйесі бар құрылғы бес қарсы қорғаныстың қатаң талаптарына жауап береді, оның жұмысында күшейтілген қауіпсіздік пен қауіпсіздікті қамтамасыз етеді.

12 кВ сақиналы негізгі блоктың тарату құрылғысы панелінің жұмыс ортасы

1. Ауа температурасы: Максималды температура: +40℃; Ең төменгі температура: -35℃

2. Ылғалдылық: Айлық орташа ылғалдылық 95%; Тәуліктік орташа ылғалдылық 90%.

3. Теңіз деңгейінен биіктік: Орнатудың максималды биіктігі: 2500м

4. Коррозиялық және тұтанғыш газдармен, булармен анық ластанбаған қоршаған ауа.

5. Жиі қатты шайқау болмайды.

12 кВ сақиналы негізгі блоктың тарату құрылғысының панелінің сипаттамалары

Бұл құрылғының корпусы, есігі және үстіңгі камерасы қорғаныс және біркелкі әрлеуді қамтамасыз ететін мұқият бүріккіш өңдеуден өтеді. Барлық шкафтарда шкафтың жанында тығыз қосылуды жеңілдететін негізгі жерге қосу шинасы бар. Металл құрамдас бөліктер, соның ішінде жерге қосқыштар мен блоктаушы бөліктер жерге қосу шинасына мұқият байланыстырылған. Үздіксіздігін қамтамасыз ету үшін бұрандалармен жалғанған бөліктер арасында мыс өрілген қосылыстар қолданылады.

Газдың бөлінуін басқару және ішкі жану доғаларының алдын алу үшін корпустың артқы жағында қысым түсіретін есік орналастырылған. Үстіңгі тақтай бұрандалармен мықтап бекітілген, бұл автобусты қосу үшін оны сыртынан оңай ашуға мүмкіндік береді. Жоғарғы қосалқы құрылғылар камерасы терминалдар мен басқа компоненттерді орнатуға икемділік береді. Шағын камераны көтеру арқылы релелік қорғанысқа тиімді қол жеткізуге болады.

Атап айтқанда, жүктемені ажырату қосқышы және жерге қосу қосқышы блок түріндегі блоктауды пайдаланады, ал жерге қосу қосқышы мен есік мәжбүрлі блоктауды пайдаланады. Белгілі бір қадамдар тізбегінен кейін — есікті жабу, жерге қосу қосқышын қосу және жүктемені ажырату қосқышын жабу — автоматты блоктауға қол жеткізіледі. Бұл жүйелі жұмыс ақаулардың алдын алуға және жүйенің жалпы қауіпсіздігін арттыруға қызмет етеді.

12 кВ сақиналы негізгі блоктың тарату құрылғысының панелінің сипаттамасы

Жоқ.	Элемент		Бірлік	Параметр
1	Максималды жүйе кернеуі		кВ	12	15	24	40.5
1	Номиналды кернеу		кВ	7.2, 11	13.8、15	17.5, 20, 22	30, 33, 36
2	Номиналды ток		A	630/1250
3	Номиналды жиілік		Hz	50/60
4	1мин Қуат жиілігінің кернеуіне төтеп беру	Фазадан фазаға, фазадан жерге	кВ	42	48	55	85
		Сынық	кВ	48	55	65	95
5	Найзағай импульсіне төтеп беретін кернеу	Фазадан фазаға, фазадан жерге	кВ	75	90	125/150	170
		Сынық	кВ	85	105	150/160	185
6	Қысқа уақыт токқа төзімді	Негізгі тізбек	кА	25/2 с
		Жерге қосу тізбегі	кА	25/2 с
7	Номиналды төзімді ток (ең жоғары)		кА	63			50
8	Номиналды тасымалдау тогы		A	1300-1700
9	Номиналды жүктеме тізбегін жасау тогы		A	630
10	Номиналды кабель (желілік) зарядтау үзілу тогы		A	Қазан-50
11	Жүктеме трансформаторының үзілу тогы жоқ		A	20
12	Жерге тұйықтау кезінде кабель зарядының үзілу тогы		A	100			80
13	Номиналды қысқа тұйықталу тогы (ең жоғары)		кА	20
14	Номиналды қысқа тұйықталу тогы (ең жоғары)		кА	63			50
15	Қорғаныс деңгейі			IP4X
16	Жүктеме ажыратқышының қызмет ету мерзімі		рет	5000
17	Жерге қосқыштың қызмет ету мерзімі		рет	5000
