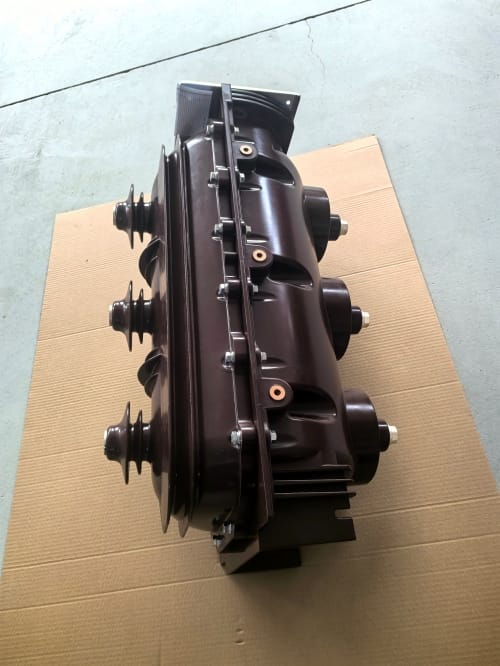

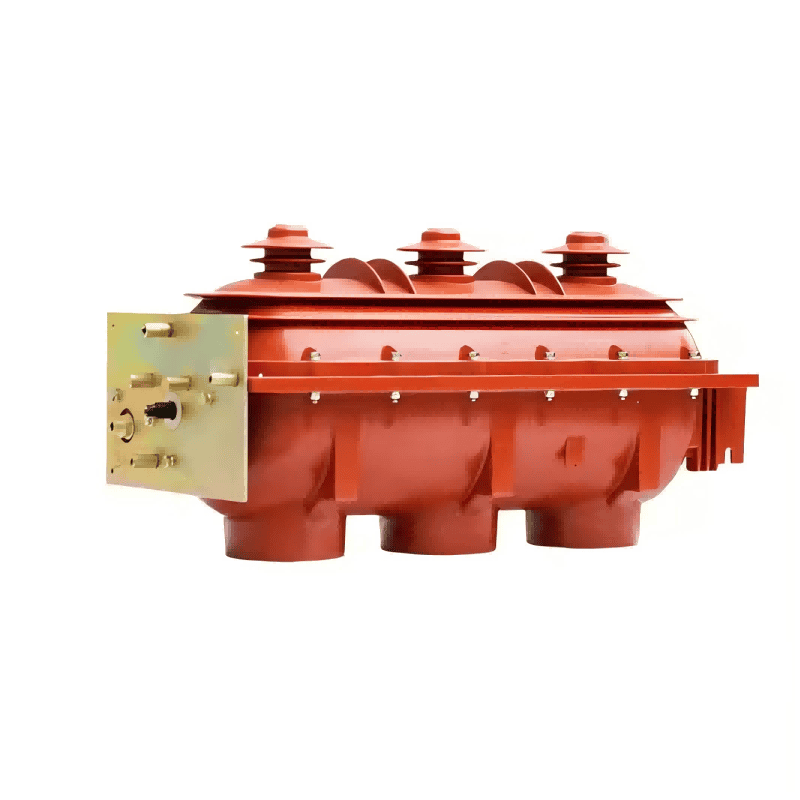

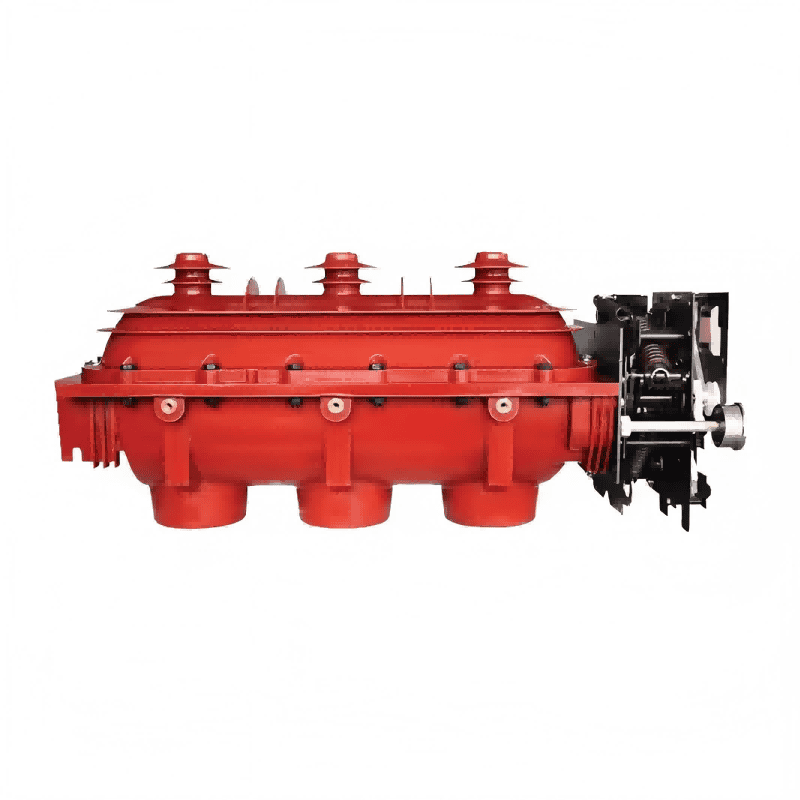

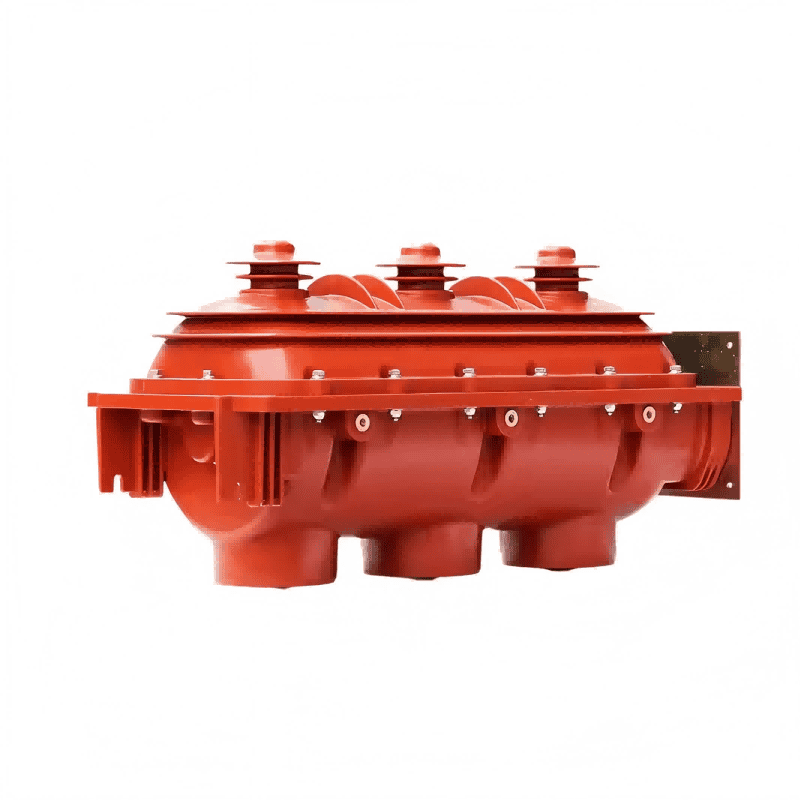

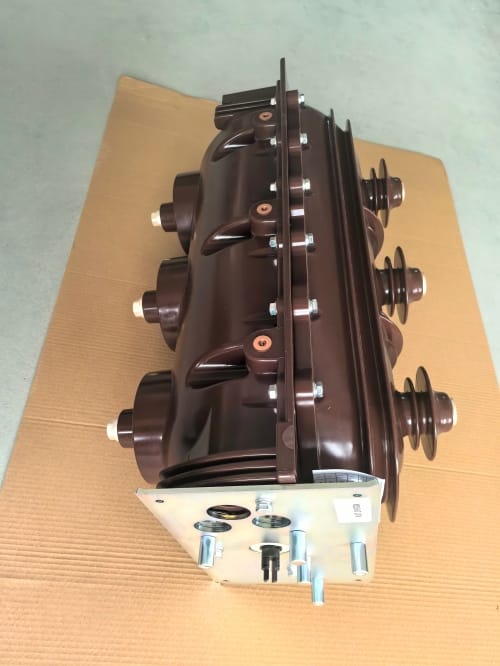

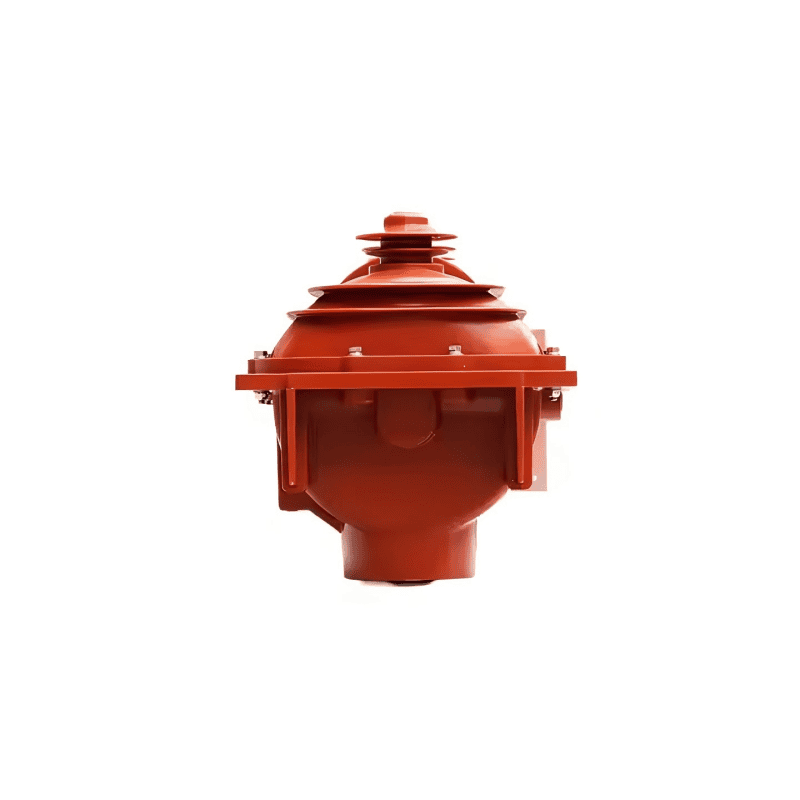

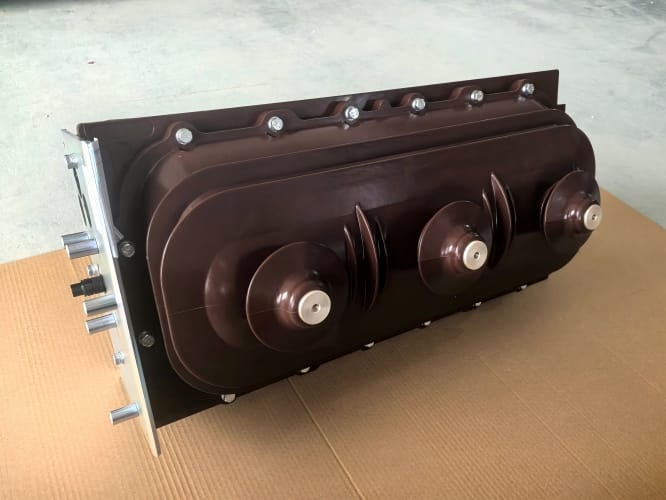

LGFLN36-24 24кВ 630А жоғары вольтты SF6 жүктеме қосқышы

LUGAO компаниясының LGFLN36-24 24 кВ 630А жоғары вольтты SF6 жүктеме қосқышы - ақаулық туындаған жағдайда дер кезінде жауап беруге және қорғауға мүмкіндік беретін қуат жүйелерін қорғауға арналған маңызды құрылғы. Жүктемелік қосқыштар қазіргі заманғы энергетикалық жүйелерде кеңінен қолданылады. LUGAO бұл құрылғыларды кәсіби құрастыру желісінде шығарады, бұл ай сайынғы өндірістің бүкіл әлемдегі тұтынушылардың қажеттіліктерін қанағаттандыруын қамтамасыз етеді.

Үлгі:LGFLN36-24

Сұрау жіберу

Өнім Сипаттамасы

LUGAO SF6 жүктеме қосқышының өзегі SF6 газының тамаша оқшаулау және доға сөндіргіш қасиеттерінде жатыр. SF6 газы жоғары кернеу кезінде өте жоғары оқшаулау қабілетіне ие. Бұл кішірек үзіліс қашықтығы мен құрылғының жалпы құрылымын ықшамдауға мүмкіндік береді. Коммутатор токты үзген кезде қозғалатын және қозғалмайтын контактілер арасында доға пайда болады. SF6 газы доғаның жоғары температурасы астында ыдырап, фторы аз қосылыстар түзеді. Бұл қосылыстар күшті электртерістілікке ие және теріс иондар түзу үшін бос электрондарды тез сіңіре алады. Теріс иондардың қозғалу жылдамдығы өте баяу, бұл оларды доға энергиясын сіңіруде, ток нөлден өткенде доғаны тез сөндіруде және диэлектрлік беріктігін тез қалпына келтіруде өте тиімді етеді. Жұмыс механизмі, әдетте, жылдам және сенімді ашу және жабу операцияларын қамтамасыз ететін электр немесе қолмен басқарылатын серіппелі энергияны сақтау механизмін пайдаланады.

Артықшылықтары мен мүмкіндіктері

Жоғары қауіпсіздік: Толығымен тығыздалған және оқшауланған конструкция, тығыздалған газ камерасында орналасқан контактілері электр тогының соғу қаупін толығымен жояды. Үш станциялы конструкция сенімді жерге қосуды қамтамасыз етеді және қауіпсіз техникалық қызмет көрсетуді қамтамасыз етеді. SF6 газы улы емес және жанғыш емес, жабдықтың қауіпсіз жұмысын қамтамасыз етеді.

Жоғары сенімділік және техникалық қызмет көрсетусіз: LGFLN36-24 24кВ 630A Жоғары вольтты SF6 жүктеме қосқышының тамаша доға сөндіргіш қасиеттері контактінің тозуын азайтады және оның электрлік қызмет ету мерзімін ұзартады. Тығыздалған құрылым ішкі компоненттерді сыртқы орта әсерінен қорғайды, бұл оны қатал орталарға жарамды етеді.

Ықшам құрылым және кеңістікті үнемдеу: SF6 жоғары оқшаулау қасиеттерінің арқасында құрылғы бірдей кернеу деңгейіндегі ауа оқшауланған тарату құрылғыларынан айтарлықтай кішірек, бұл оны үй-жайдағы тарату қондырғылары мен қорап типті қосалқы станциялар сияқты кеңістік шектеулі орындар үшін өте қолайлы етеді.

Қоршаған ортаға зиянсыз және төмен шу: Жұмыс кезінде доға тығыздалған газ камерасында сөндіріледі, нәтижесінде жарылғыш дыбыс шықпайды және жұмыс механизмі шамалы ғана қозғалады, нәтижесінде шу деңгейі өте төмен болады.

Техникалық параметрлер

Номиналды кернеу: кВ		24
Номиналды ток: А		630
Номиналды жиілік: Гц		60
Номиналды қысқа тұйықталу тогы: кА		/
Номиналды қысқа тұйықталу тогы (шыңы): кА		/
Номиналды қысқа тұйықталуға төзімді ток ұзақтығы: с		1
Номиналды қысқа уақытқа төзімді ток (негізгі тізбек): кА		20
Номиналды шыңға төзімді ток (негізгі тізбек): кА		50
Номиналды қысқа уақытқа төзімді ток (жер тізбегі): кА		17.3
Номиналды шыңға төзімді ток (жер тізбегі): кА		43.3
Қысқа мерзімді қуат жиілігінің номиналды кернеуіне төзімділік	құрғақ сынақ кВ	65
	Ылғалды сынақ кВ	/
Найзағайдың номиналды импульсіне төзімді кернеу	құрғақ сынақ кВ	125
	Ылғалды сынақ кВ	/
Номиналды қысқа мерзімді қуат жиілігінің төзімді кернеуі (ашық тізбек)	құрғақ сынақ кВ	79
	Ылғалды сынақ кВ	/
Номиналды найзағай импульсіне төзімді кернеу (ашық тізбек)	құрғақ сынақ кВ	145
	Ылғалды сынақ кВ	/
Механикалық қызмет ету мерзімі: уақыт		3000
Тізбек кедергісі: μΩ		≦80
Номиналды жұмыс кернеуі: V/DC		220
Жабу жылдамдығы/ашу қашықтығы: м/с		≧3
Жабу уақыты/ашылу уақыты: мс		/
Полюстен полюске асинхрония/полюстен полюске асинхрония: мс		≦5
