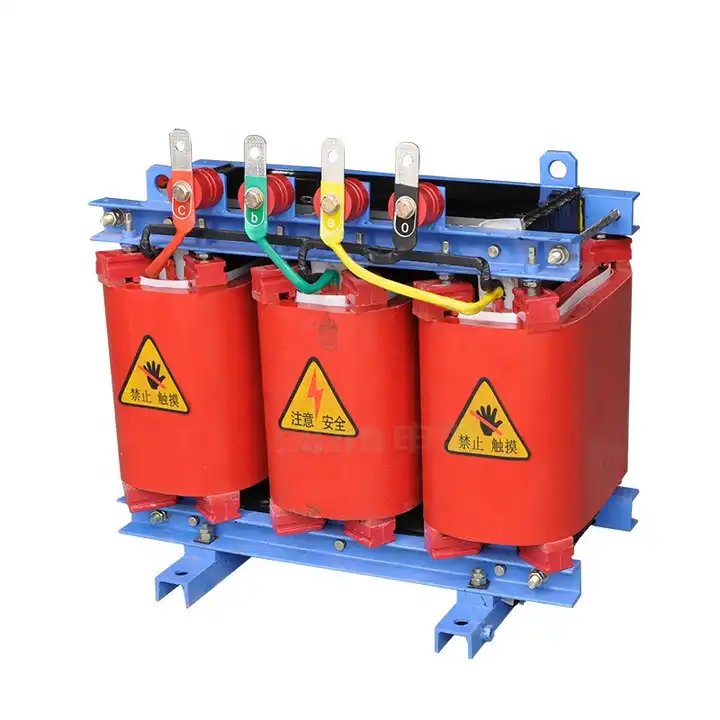

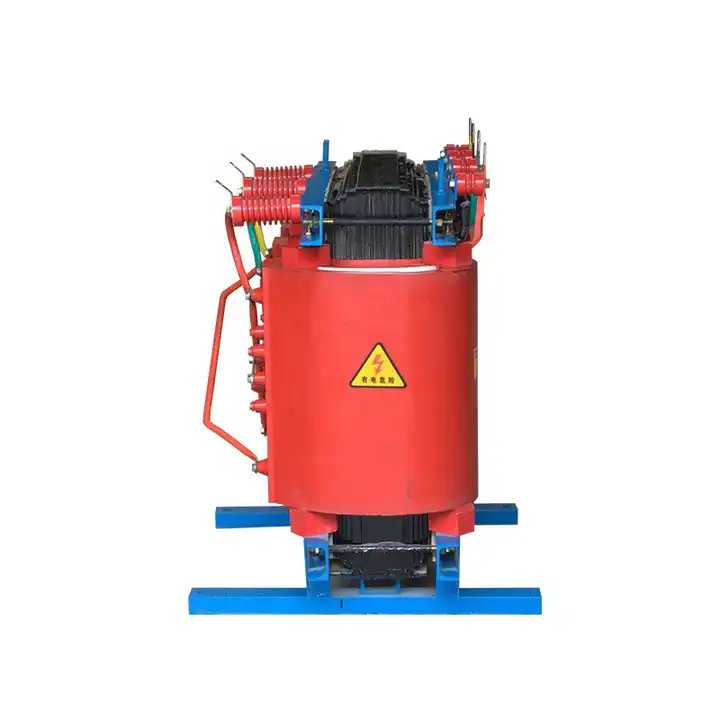

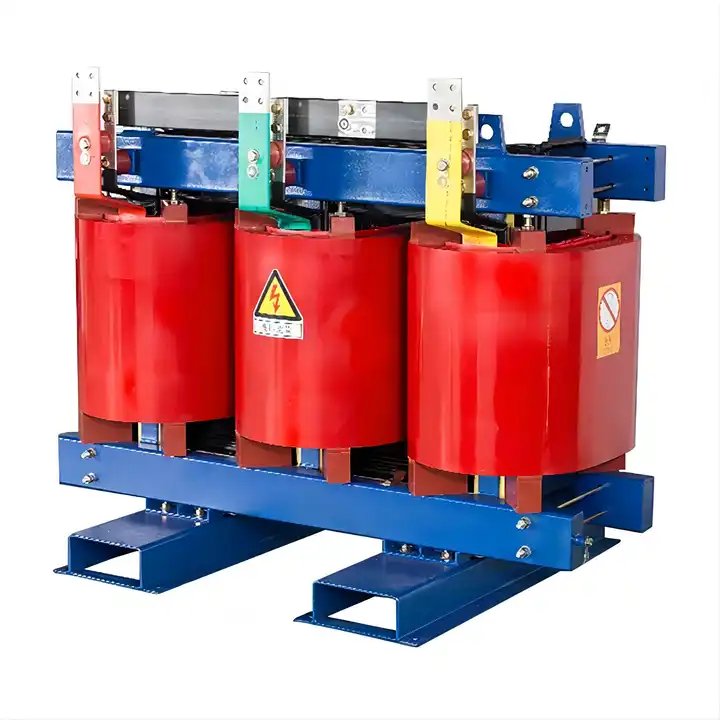

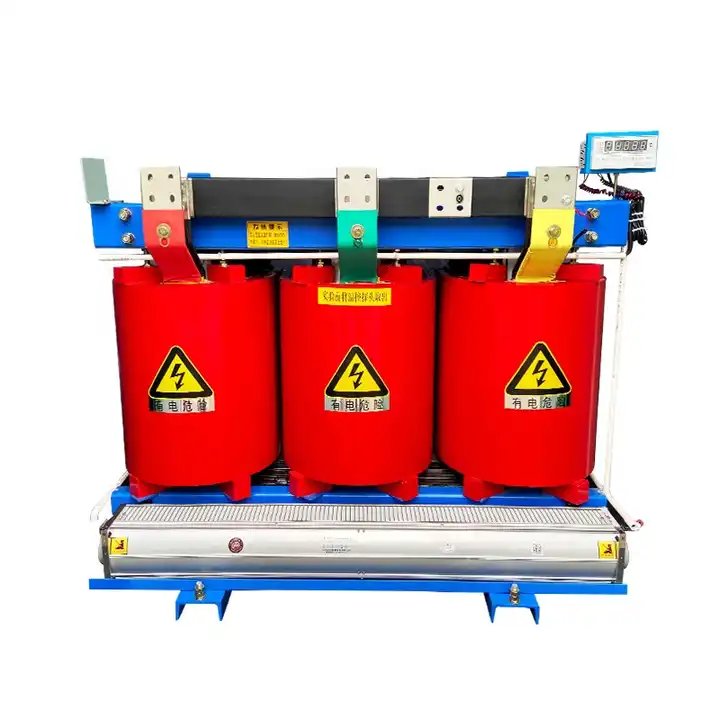

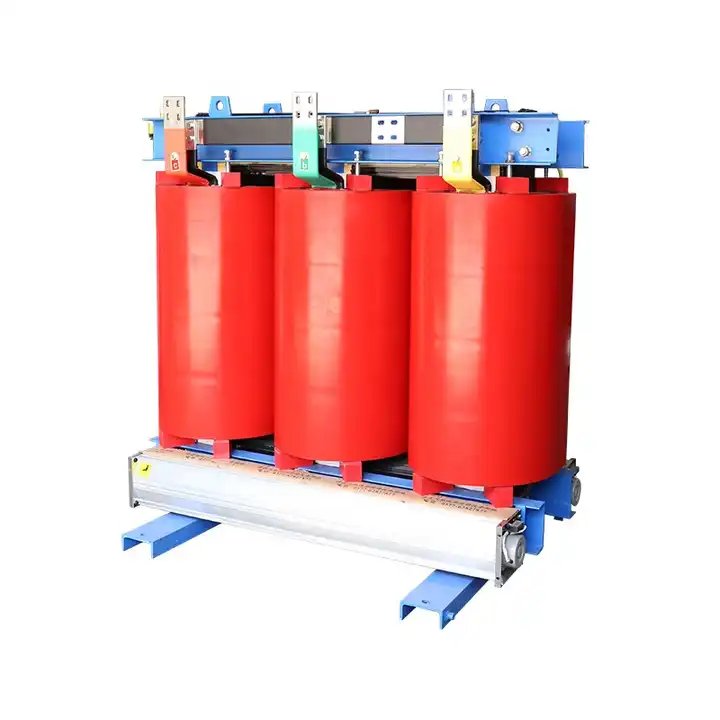

35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар
  • 35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар
  • 35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар
  • 35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар
  • 35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар
  • 35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар

35 кВ жоғары жиілікті сымды құрғақ түрдегі күштік трансформаторлар

IEC726 және GB/T10228-1997 стандарттарына сәйкес құрғақ түрдегі трансформатор 35 кВ жоғары жиілікті сымды құрғақ түрдегі қуат трансформаторларын өндірушілердің қатарында Лу Гао өзінің әсерлі атрибуттарымен сипатталады. Оларға аз шығын, ықшам және жеңіл конструкция ғана емес, сонымен қатар минималды шу деңгейі, ылғалға төзімділік, жоғары механикалық беріктік, жалынға төзімділік, күшті шамадан тыс жүктеме және ішінара разрядтың төмен деңгейі кіреді. Бұл трансформаторлар электр қуатын беру және тарату жүйелерінде, әсіресе ауыр жүктеме орталықтарында және өртке қарсы қатаң талаптары бар жерлерде кең қолдану мүмкіндігін табады, бұл оларды әртүрлі жұмыс орталары үшін жан-жақты және сенімді таңдау жасайды.

Сұрау жіберу

Өнім Сипаттамасы

Лу Гао - құрғақ түрдегі трансформатор жеткізушілері, қапталмаған катушкалар құрғақ түрдегі трансформатор қауіпсіздікке, сенімділікке, энергия тиімділігіне, өртке қарсы және жарылысқа қарсы мүмкіндіктерге ерекше назар аудара отырып, оның көп қырлы қасиеттерімен ерекшеленеді, сонымен қатар қосымша артықшылықтар бар. қарапайым техникалық қызмет көрсету. Құрғақ түрдегі трансформатордың тиімділігі мұқият жобаланған катушкалар құрылымы және вакуумды сіңдіру өңдеу процесі арқылы одан әрі жақсарады, ішінара разрядқа қарсы иммунитетті қамтамасыз етеді және оның бүкіл жарамдылық мерзімі ішінде оқшаулау деңгейінің кез келген төмендеуін болдырмайды. Ұлттық механикалық-өнеркәсіптік бюро мен Ұлттық энергетикалық компанияның қатаң біліктілік процестері құрғақ типтегі трансформатордың ұлттық стандарттарға сәйкестігін көрсетеді.


Бұл құрғақ түрдегі трансформатор қатаң өртке қарсы талаптармен, құбылмалы жүктемелермен, желдетудің жоқтығымен, жабық кеңістіктермен, ластанумен және ылғалмен сипатталатын талап етілетін орталарға өте бейімделгіштігін дәлелдейді. Оның әмбебаптығы электр станцияларының кен орындары, метро жүйелері, металлургиялық нысандар, ауруханалар, көпқабатты үйлер, жүк тасымалдау орталықтары, халық көп шоғырланған тұрғын үй аймақтары және мұнай-химия өнеркәсібі, атом электр станциялары және атом суасты қайықтары сияқты мамандандырылған орталарға таралады. Атап айтқанда, электр станциясының өрістерінде қапталмаған катушкалы құрғақ түрдегі трансформатор қауіпсіздікті, сенімділікті және энергия тиімділігін сақтауда шешуші рөл атқарады, бұл оны станцияның инфрақұрылымында таптырмас құрамдас етеді. Құрғақ түрдегі трансформатордың берік дизайны мен жан-жақты мүмкіндіктері оны электр станциясының жалпы тиімділігі мен қауіпсіздігіне ықпал ете отырып, әртүрлі операциялық сценарийлер тудыратын бірегей қиындықтарды шешу үшін тамаша шешім етеді.

35 кВ жоғары жиілікті сымның құрғақ түрлері қуат трансформаторларының жұмыс ортасы

1.Теңіз деңгейінен биіктігі 1000м төмен.

2. Ең жоғары ауа температурасы +40ºC

3. Ең жоғары тәуліктік орташа ауа температурасы +30ºC

4.Ең жоғары жылдық орташа ауа температурасы+20в

5. Сыртқы ауаның ең төменгі температурасы-25ºC

6. Орнату орны: өрт немесе жарылыс қаупі, айтарлықтай ластануы, химиялық коррозиясы немесе шамадан тыс діріл, үй ішінде немесе сыртында жоқ жерлерде орнатуға жарамды.

35 кВ жоғары жиілікті сымның құрғақ түрлерінің күштік трансформаторларының сипаттамалары

1. Белгіленген шектерде жұмыс істеңіз: +40ºC (ең жоғары ауа температурасы), +30ºC (ең жоғары тәуліктік орташа) және +20ºC (жылдық орташа ең жоғары).

2. 1000 м-ден төмен биіктіктегі құрғақ түрдегі трансформаторлар үшін қолайлы. Төтенше жағдайларды қарастырыңыз: -25ºC (ең төменгі сыртқы температура).

Желдету:

3. Құрғақ түрдегі трансформаторлар жылуды тарату үшін жеткілікті ауа ағыны қажет.

4.Құрғақ типті трансформаторлар ылғалға төзімді; жоғары ылғалдылықтың ұзақ әсерінен қорғаңыз.

5. Құрғақ типті трансформаторлар белгіленген жүктеме мен кернеу шегінде жұмыс істеуі керек.

6. Гармоникалық және кернеудің ауытқуынан қорғау шараларын орындау.

7. Құрғақ түрдегі трансформаторларды өрт/жарылыс қаупі, ластануы, коррозиясы немесе шамадан тыс тербелісі жоқ, үй ішінде немесе сыртында орнатыңыз.

8. Өндірушінің ұсыныстарына сәйкес тұрақты техникалық қызмет көрсету тәжірибесін ұстаныңыз.

9. Құрғақ типті трансформаторлар белгіленген шамадан тыс жүктемеде жұмыс істеуі керек.

10. Құрғақ түрдегі трансформаторларда төмен шу деңгейін сақтаңыз.

35 кВ жоғары жиілікті сымның құрғақ түрлерінің қуат трансформаторларының сипаттамасы

10кВ  SCB(9) құйылған шайыр F оқшаулау класы құрғақ типті қуат трансформаторының техникалық деректері
Шығын(кВт) Оқшаулау деңгейі Салмағы (кг) Контур өлшемі (мм) Қорғаныс қаптамасы бар контур өлшемі
Номиналды сыйымдылық Кернеу тобы(кВ) Қосылу әдісі  (120℃) Жүктемесіз ток (L) (W) (H) (L) (W) (H)
(кВА) HV LV Жүксіз Жүктеу %
10 0.15 0.325 4.5 130 600 450 490 900 800 850
20 0.185 0.63 4 170 600 450 560 900 800 850
30 0.215 0.75 3.2 330 620 450 650 1050 900 1000
50 0.305 1.055 2.8 380 620 450 750 1050 900 1000
63 0.37 1.28 2.7 440 750 500 760 1050 1000 1150
80 0.415 1.46 2.6 510 750 500 760 1100 1000 1150
100 0.45 1.665 2.4 590 750 500 890 1150 1100 1250
125 11 Dyn11 0.53 1.995 2.2 650 1060 600 1020 1350 1050 1200
160 10.5 0.4 0.61 2.25 2.2 F/F 780 1060 600 1060 1400 1050 1250
200 10 Yyn0 0.7 2.675 2 930 1060 710 1120 1450 1100 1350
250 6.3 0.81 2.92 2 1040 1100 710 1140 1500 1150 1400
315 6 0.99 3.67 1.8 1180 1150 710 1195 1500 1200 1450
400 1.1 4.22 1.8 1450 1260 870 1285 1600 1250 1600
500 1.305 5.17 1.8 1630 1290 870 1355 1600 1300 1650
630 1.51 6.22 1.6 1900 1450 870 1420 1800 1300 1700
630 1.46 6.31 1.6 1900 1500 870 1370 1850 1300 1650
800 1.71 7.36 1.6 2290 1550 870 1570 1900 1300 1800
1000 1.99 8.6 1.4 2700 1600 870 1665 1950 1300 1950
1250 2.35 10.26 1.4 3130 1680 1120 1765 2050 1350 2000
1600 2.755 12.42 1.4 3740 1750 1120 1860 2100 1400 2100
2000 3.735 15.3 1.2 4150 1770 1120 1865 2150 1500 2100
2500 4.5 18.18 1.2 4810 1870 1120 1950 2200 1500 2200
3150 5.78 23.7 1 5800 1950 1120 1900 2350 1600 2250
4000 6.7 28.5 1 7100 2100 1120 2050 2400 1600 2300
(Ескертпе): (жоғары кернеудің түрту диапазоны) ±5%; ±2×2,5%, Жиілік: 50Гц.

35 кВ жоғары жиілікті сым құрғақ түрдегі қуат трансформаторларының мүмкіндіктері

Зауыттық түсірілім

Қаптама
