Бронды алынбалы айнымалы ток металдан қоршалған тарату құрылғысы 33 кВ

LiuGao мамандандырылған брондалған алынбалы айнымалы ток металл қоршалған тарату құрылғысының 33 кВ өндірушісі болып табылады. Біздің брондалған алынбалы айнымалы ток металл қоршалған тарату құрылғысы 33 кВ, коммутациялық құрылғы деп аталады, 3,6-12 киловольт диапазонында жұмыс істейді, үш фазалы айнымалы ток 50 Гц барын қолдайды. Бір шиналық жолақ бөлімше жүйесі. Бұл кешенді электр энергиясын тарату жабдығы электр станцияларында, шағын және орта генераторлық электр беруде, өнеркәсіпте және тау-кен өнеркәсібінде электр қуатын бөлуде, сондай-ақ электр өнеркәсіп жүйелеріндегі екінші трансформаторлық қосалқы станцияда электр қуатын қабылдауды жеңілдетеді, электр энергиясын беруді жеңілдетеді. , және кең ауқымды жоғары қысымды қозғалтқышты іске қосу. Басқару, қорғау және бақылау үшін әзірленген бұл тарату құрылғысы IEC298 және GB3906 стандарттарына сәйкес келеді. Ол сөндіргішті абайсызда зарядтың итеруін және тартылуын, сөндіргішті ашу мен жабуды, оқшаулау ақауларын және жерге тұйықталған ажыратқышты жабуды болдырмауды қамтамасыз етеді. қосқыш.Сонымен қатар, ол қате қосылған кезде коммутатор блоктауының ашылуын болдырмайды. VSI вакуумдық ажыратқыштарымен және ABB корпорациясының VD4 вакуумдық ажыратқыштарымен үйлесімді, бұл коммутациялық құрылғы қуатты таратудың сенімді шешімі ретінде жоғары өнімділікті көрсетеді.

Сұрау жіберу

Өнім Сипаттамасы

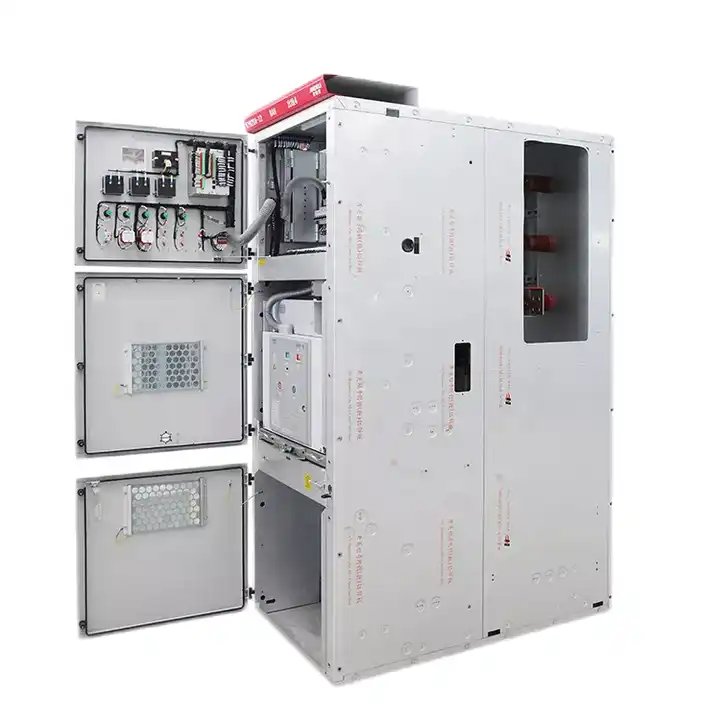

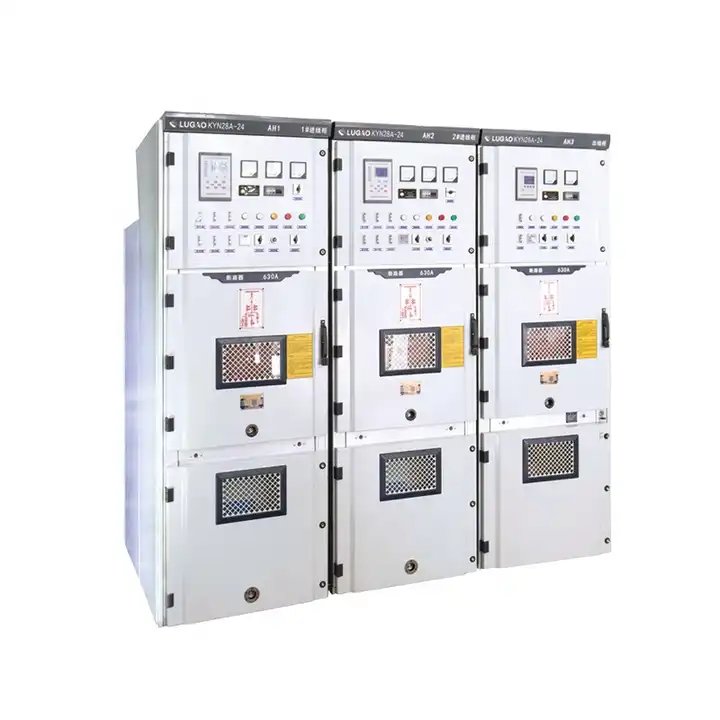

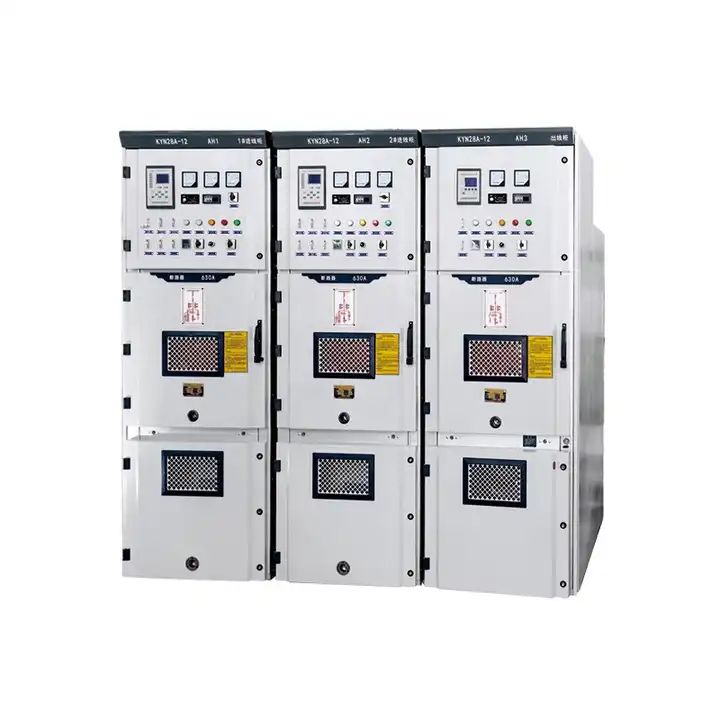

Liugao - 33 кВ брондалған алынбалы айнымалы ток металл қоршалған тарату құрылғысының жеткізушісі. Коммутатор жабдығы GB3906-91 металл броньды тығыздағыш қосқыш жабдығына сәйкес жасалған. Түзеткіш корпусы шкаф корпусынан және ортасына орналастырылған тартылатын бөліктерден (яғни қол арбасынан) тұрады. 1-жарғыны қараңыз. Шкаф төрт бөлек бөлмеге бөлінеді, сыртқы жабынның қорғаныс дәрежесі IP4X, әрбір шағын бөлме мен автоматты ажыратқыш ашылғанда, қорғау дәрежесі IP2X. Ол кірісті, шығыс желісін, кабельдің кірісін, шығыс желісін және басқа функция жоспарын тоқтата алады. Орналастырылған және біріктірілгеннен кейін ол электр қуатын тарату жабдығының жоспарының әр түріне айналуы мүмкін. Бұл коммутатор жабдығы алдыңғы жақтан орнатылуы және күтілуі мүмкін, сондықтан ол екі жақты құрылымды құрауы мүмкін және қабырғаға қарсы орнатылуы мүмкін, коммутатор жабдығының қауіпсіздігі мен икемділігін жақсартады және орналасқан аумақты толық пайдаланады.

Бронды алынбалы айнымалы ток металл қоршалған тарату құрылғысы 33 кВ Жұмыс ортасы

1. Қалыпты жағдай

а. Айналадағы ауа температурасы: - 10℃～+40℃

б. Биіктігі: 1000 М

в. Ортаның салыстырмалы ылғалдылығы: орташа тәуліктік салыстырмалы ылғалдылық 95% жоғары емес, айлық салыстырмалы ылғалдылық 90% жоғары емес

г. Жер сілкінісі: қарқындылығы 8 градустан аспайды.

e. Коррозиялық немесе тұтанғыш газ немесе су буы жоқ қоршаған ауа.

f. Көп ластанусыз және тұрақты қатты дірілсіз, ауыр жағдайда қарқындылық бірінші талапқа сәйкес келеді.

2. ерекше еңбек жағдайлары

* Ол GB3906 стандартында қарастырылған қалыпты қоршаған орта жағдайынан тыс пайдаланылса, пайдаланушы өндірушімен кеңесуі керек.

Бронды алынбалы айнымалы токтың металл қоршау құрылғысы 33 кВ сипаттамалары

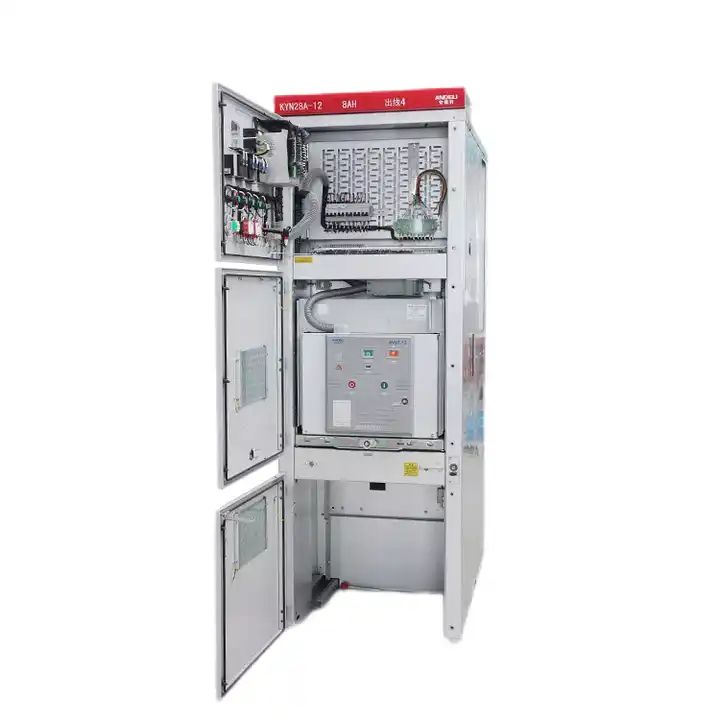

Қол арбаның қаңқасы CNC станоктары мен тойтармалармен дәнекерлеу арқылы болат табақтан жасалған. Қолданбаға сәйкес қол арбаларды ажыратқыш қол арбасына, кернеу трансформаторының қол арбасына, оқшаулағыш қол арбасына және өлшеуіш қол арбасына және т.б. бөлуге болады. Бірдей спецификациядағы қол арбаларды ыңғайлы түрде ауыстыруға болады. Шкафта қол арбасының оқшаулау орны, сынау орны және жұмыс орны бар, олардың әрқайсысы қол арбаның жоғарыда аталған позицияларда оңай қозғалмауын қамтамасыз ету үшін орналастыру құрылғысымен жасалған, ал қозғалу үшін блокировканы ашу керек. қол арба.

Шина бір ауыстырып-қосқыш шкафтан екіншісіне апарылады және тармақ шинасы арқылы статикалық контактілі қораппен бекітіледі. Майлы тармақ шинасы болт арқылы статикалық контактілер қорабына және негізгі шинаға қосылады, басқа желілік қысқыштар мен оқшаулағыштарды қажет етпейді. Клиенттердің немесе жобаның ерекше сұранысы болған кезде, шина жолындағы қосқыш болтты оқшаулаумен және соңғы қақпақпен қаптауға болады. Автобус коммутатор шкафының қалқасын кесіп өткенде, оны шина втулкасымен бекітіңіз, сонда қандай да бір ішкі ақаулық доғасы болса, ол ақаулықтың басқа шкафқа таралуын болдырмайды және шинаның механикалық беріктігіне кепілдік береді.

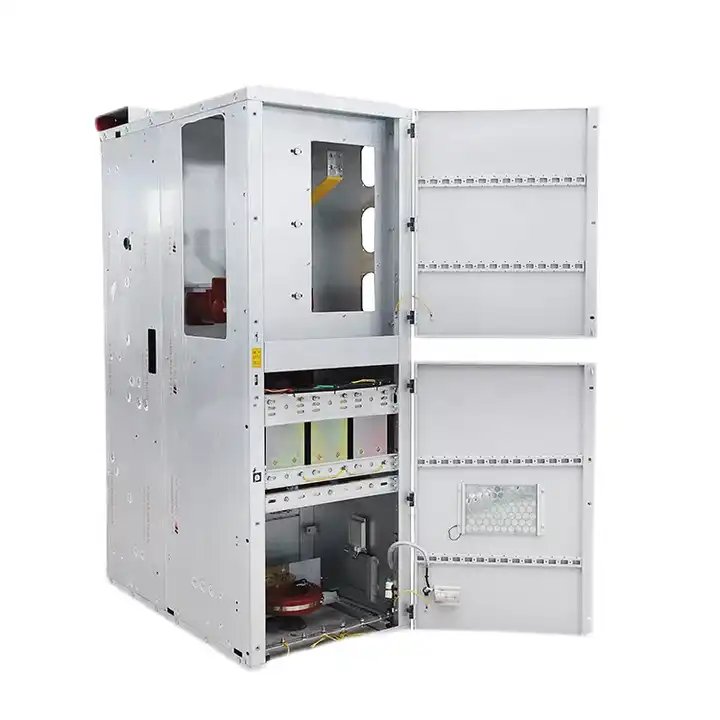

Кабельдік камераның ішінде ток трансформаторын, жерге қосу қосқышын, разрядтағышты және кабельді орнатуға болады, ал төменгі жағында алаңның ыңғайлы құрылысын қамтамасыз ету үшін алмалы-салмалы алюминий парағы салынған.

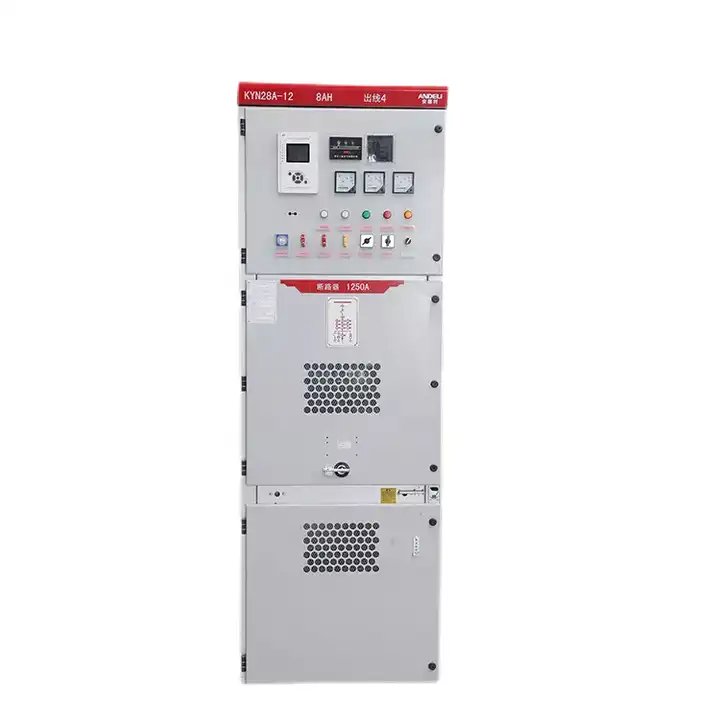

Релелік аспап камерасы реле, аспаптар, сигнал индикаторы және жұмыс қосқышы, т.б. сияқты компоненттердің барлық түрлерін орнату үшін пайдаланылады. Сонымен қатар, құрылғының сұранысына сәйкес аспап камерасының жоғарғы жағында шағын автобус камерасын қосуға болады. клиенттерді таңдап, шағын автобусты басқару үшін 16 жолды орнатыңыз.

Арба камерасында, автобус камерасында және кабельдік камерада қысым түсіретін құрылғы орнатылған. Ажыратқышта, негізгі шинада немесе кабельдік камераның ішінде ішкі ақаулық доғасы болған кезде және электр доғасының пайда болуымен ажыратқыш шкафтағы ішкі қысым көтеріледі. Ол белгілі бір қысымға дейін көтерілгеннен кейін, жоғарғы құрылғының қысым түсіретін металл парағы автоматты түрде ашылады, ал қысым мен газ оператор мен коммутатор шкафының қауіпсіздігіне кепілдік беру үшін босатылады.

Бекіту құрылғысы орталық шығу мен шкафтың корпусын қосу үшін қолданылады, ал көтеру құрылғысы сонымен қатар орталық шығысты ашуды ыңғайлы ету үшін жасалған. Орталық шығу жабық күйде қалса, корпустың корпусымен қосылатын беріктігі ең жақсы болады және ішкі доға ақауына қарсы тиімділік күшейтіледі.
