GW4 сериясы 110КВ 150КВ сыртқы жоғары вольтты электр ажыратқышы

Lugao компаниясының GW4 сериясы 110 кВ 150 кВ сыртқы жоғары вольтты электр ажыратқыштары басқаруға, орнатуға және қызмет көрсетуге оңай. Олар жүктеме кезінде жоғары вольтты тізбектерді қосу немесе ажырату үшін қолданылады. Оларды қосалқы станциялардағы кіріс және шығыс желілерді оқшаулау сияқты сценарийлерде де қолдануға болады. Лугао тұтынушылардың қажеттіліктерін қанағаттандыру үшін оларды тез арада жаппай шығару мүмкіндігіне ие.

Үлгі:GW4

Сұрау жіберу

Өнім Сипаттамасы

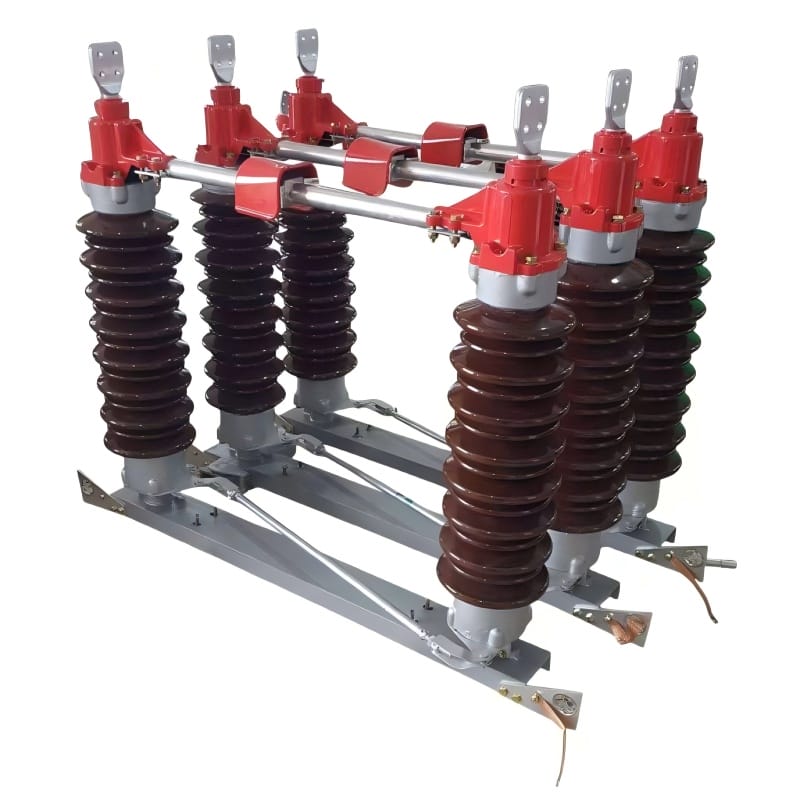

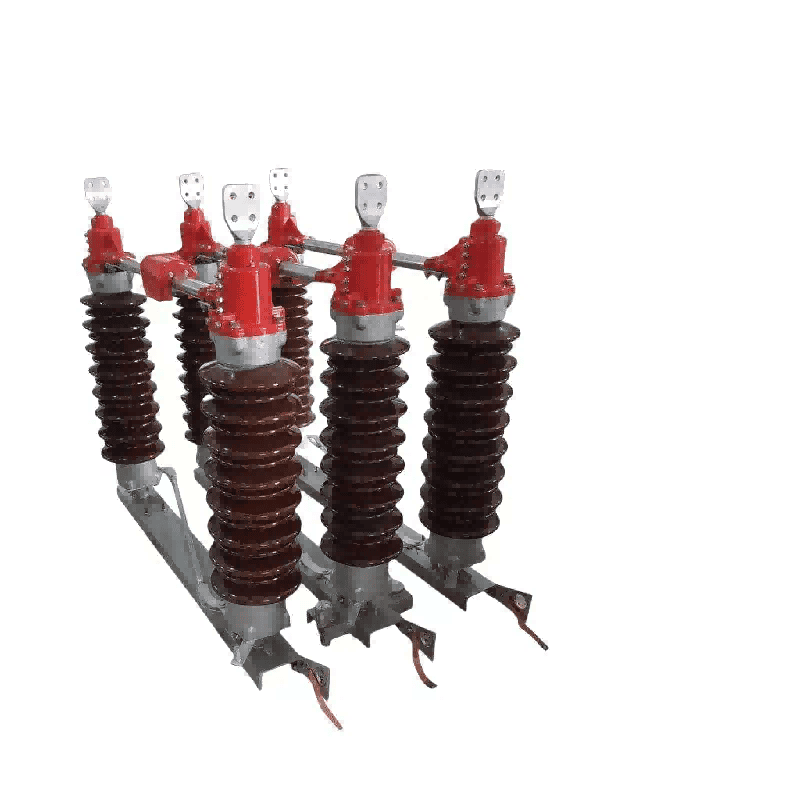

Lugao компаниясының GW4 сериясы 110КВ 150КВ сыртқы жоғары вольтты электрлік ажыратқыш қосқышында көлденең айналу арқылы ашу және жабу операцияларын жүргізуге мүмкіндік беретін екі бағаналы көлденең айналмалы құрылым бар. Операторлар коммутаторды күрделі процедураларсыз оңай меңгере алады. Электрлік немесе қолмен жұмыс істеу мүмкіндігі бар, ол үш түрлі конфигурацияда келеді: жерге қосылмаған, бір жерге тұйықталған және қос жерге тұйықталған. Қауіпсіздікті арттыру үшін оны статикалық контактілі жерге қосу қосқышымен біріктіруге болады. Ол сыртқы пайдалану үшін өте қолайлы және тіпті қолайсыз ауа-райында жұмыс істей алады. Өрілген мыс сым терминалдарды алюминий қорытпасының компоненттеріне қосып, тамаша тотығуға төзімділікті қамтамасыз етеді.

GW4 сериясы әртүрлі кернеулерде қол жетімді. Арнайы қолданбаңызға сәйкес конфигурация алу үшін Lugao компаниясына хабарласыңыз.

Жұмыс ортасы

1. Қоршаған орта температурасы: -30°C-+40°C;

2. Биіктігі: 2000м аспайды (арнайы талаптары бар өнімдер ұсынылуы мүмкін);

3. Жел жылдамдығы: 34 м/с аспайды;

4. Орнату орнында жанғыш заттар, жарылыс қаупі, химиялық коррозия және қатты діріл болмауы керек;

5. Бағаналы оқшаулағыштың ластану деңгейі: жалпы түрі - 0 деңгей, ал ластануға қарсы түрі - II деңгей.

Техникалық параметрлер

Жоба	Сипаттама
Номиналды кернеу	145кВ
Номиналды ток	2000А
Номиналды шыңға төзімді ток	100кА
3с номиналды қысқа уақытқа төзімді ағымдағы тиімді мән	40кА
Номиналды жиілік	50Гц
Терминалдың номиналды созылу күші	Бойлық	1000Н
	Көлденең	750Н
	Тік	1000Н
Номиналды оқшаулау деңгейі	Номиналды қысқа мерзімді қуат жиілігі Кернеуге төтеп беретін тиімді мән	Жерге	275кВ
		Үзіліс арқылы	315кВ
	Найзағай импульсіне төтеп беру кернеуінің ең жоғары мәні	Жерге	650кВ
		Үзіліс арқылы	750кВ
Қолдау изоляторының сығымдау коэффициенті	III	25мм/кВ
	IV	31мм/кВ
Оқшаулағыштың иілуге қарсы сыну жүктемесін қолдау	6000Н
Механикалық өмір	3000 рет
Бір соққы салмағы	300 кг
Ашу және жабу коммутациялық ток	1600
Жерге қосқыштың индуктивті токты ауыстыру мүмкіндігін тексеру	Электромагниттік үйлесімділік	Номиналды индуктивті ток: 80А
		Номиналды индуктивті кернеу: 2кВ
	Статикалық үйлесімділік	Номиналды индуктивті ток: 2А
		Номиналды индуктивті кернеу: 6кВ
