CGS-тің төмен кернеулі ауыстырылатын шкафтың қолданылу жоспарлары қандай?

CGS-тің төмен кернеулі ауыстырылатын шкафтың қолданылу жоспарлары қандай?

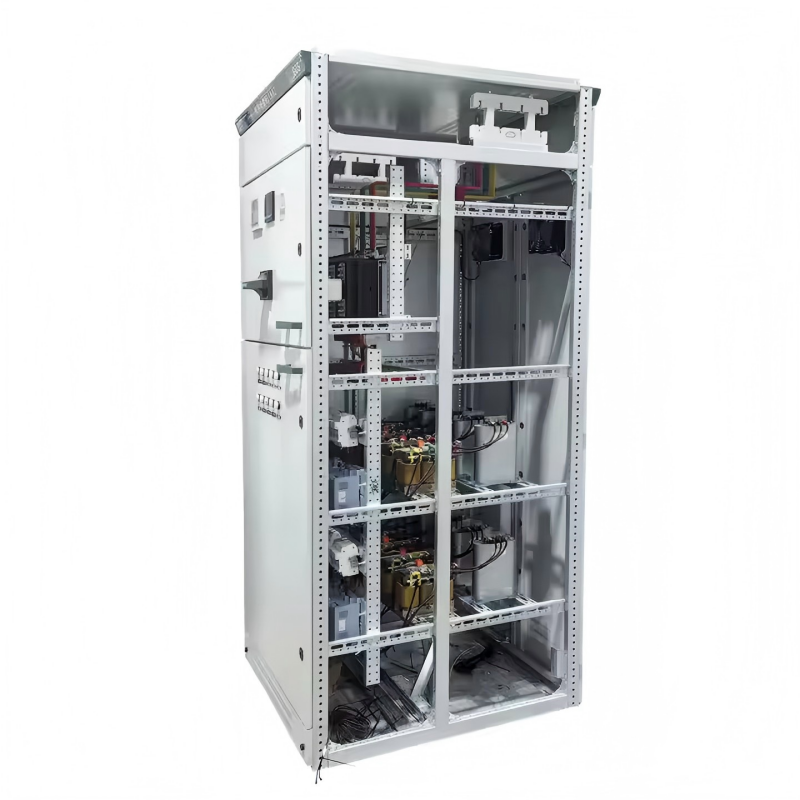

Негізгі аудандық жоспар

  GCS Кабинетінің негізгі аудандық жоспары қосалқы тізбектерді бақылау мен қорғаудағы өзгерістерден алынған жоспарлар мен техникалық шарттарды қоспағанда, 32 топ және 118 техникалық сипаттамасы бар. Ол электрмен жабдықтау, электрмен жабдықтау, электрмен жабдықтау және басқа да қуатты пайдаланушылардың қажеттіліктерін, 5000 кВА тарату трансформаторларын таңдауға жарамды, ал 2500 кВа және одан төмен. Конденсатордың орнын толтыру шкафтары электрмен жабдықтау және қуат коэффициентін жақсарту үшін пайдалану қажеттіліктерін қанағаттандыруға және реактор шкафтарына жан-жақты инвестициялардың қажеттіліктерін қарастыруға арналған.

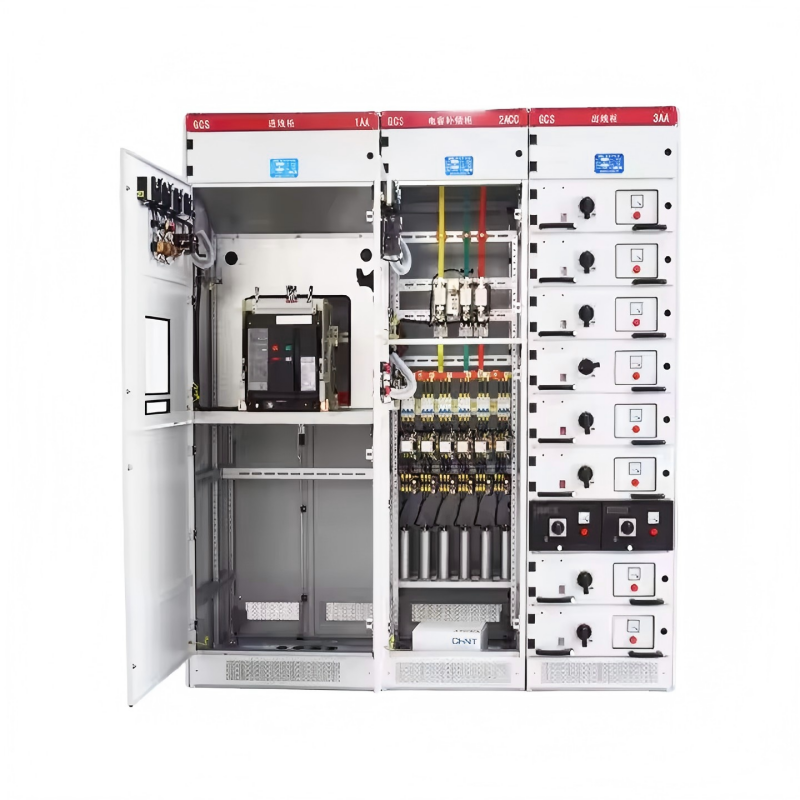

Көмекші схема жоспары

  GCS Atlas ATLAS-те 120 қосалқы схема жоспары бар. DC жұмысының қосалқы схемасы негізінен электр станцияларының қосалқы станцияларының төмен вольтты өсімдіктері (станция) жүйесі үшін қолданылады. Ол 200 МВт және одан төмен және одан төмен вольтты қондырғы жүйесіне және 300 МВт және одан жоғары дана, жұмыс істейтін (күту) электрмен жабдықтау желісінің жалпы бақылау режимі, қуат бергіш және мотор бергіші.

  Айнымалы ток жұмысының қосалқы жоспары негізінен зауыттардағы, шахталардағы, кәсіпорындар мен көп қабатты ғимараттардағы қосалқы станциялардың аз вольтты жүйесі үшін қолданылады. Қос электрмен жабдықтауды басқаруға арналған 6 комбинация бар. Электрлі тізбекті автоматты түрде лақтыру, өзін-өзі қалпына келтіру және басқа да бақылау тізбектері жоқ, оларды инженерлік дизайнда тікелей қолдануға болады.

  DC басқару қуат көзі DC 220 В немесе 110 В құрайды, ал айнымалы ток қуат көзі 380 В немесе 220 В. Бұл су тартпалардан тұратын толық шкаф. 220 В бақылау электрмен жабдықтау осы Ккіметте арнайы бақылау трансформаторымен жұмыс істейтін мемлекеттік басқару электрменгінен алынады. Қоғамдық бақылаудың электрмен жабдықталуы негізсіз басқару трансформаторын пайдаланады, ал температура әлсіз ағымдық сигнал шамдары қажет болған кезде, 24V қуат көзі пайдаланылады.

  Ватт-сағат өлшеуіштерінің орналасу орны, кернеу сигналының кіріспе әдісі және басқа орнату және пайдалану талаптары қосалқы схеманың «дайындау нұсқауларында» егжей-тегжейлі көрсетілген.

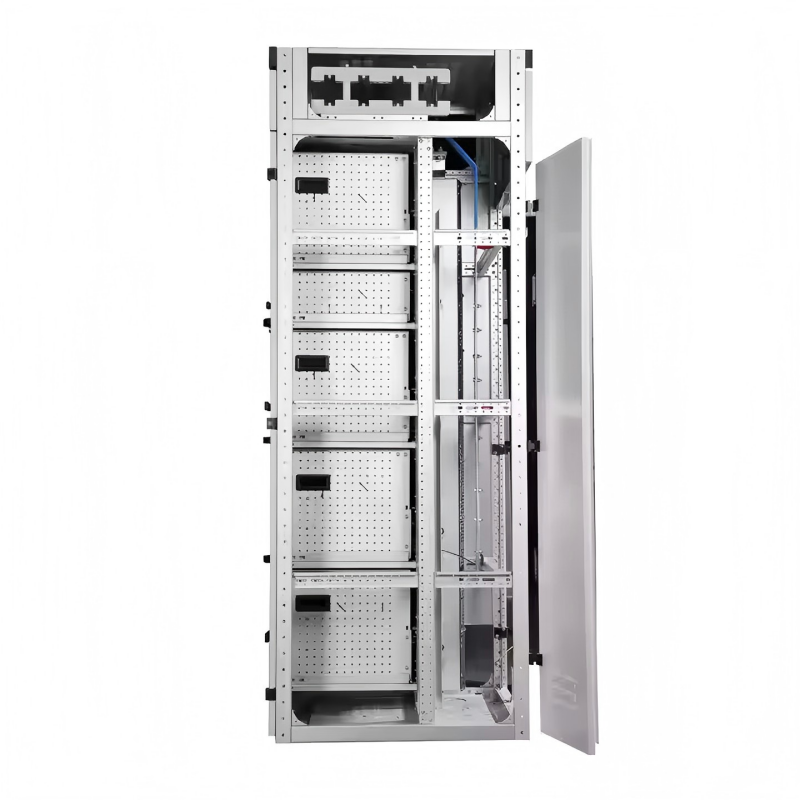

Негізгі шыңдар

Іс-шараның динамикалық термиялық тұрақтылығын арттыру және жанасу бетінің температуралық өсуін жақсарту үшін барлық жабдықтар TMY-T2 сериялы қатты мыстың қатты мысты жапқыштарын қолданады. Мыс шерулері толық ұзындықпен қапталған, ал толыққанды күміспен қапталған мыс шерулер де қолданыла алады. Көлденең шиналар мен тік бұталар корпустағы шкабадағы шинада орнатылған. Бейтарап жерленген шиналар қатты мыс жолағын пайдаланады. Көлденең бейтарап жерлендіргіш сым (қалам) немесе жерге қосу + бейтарап сым (PE + N) қосылған.

Негізгі қосқыш

Электрмен жабдықтау желілері мен фидерлік қосқыштар мен жоғарыдан 630а және одан жоғары, DW45 сериялары негізінен таңдалады, ал DW48 сериялары, AE сериясы, 3 біз немесе Me серияларын да таңдай алады. Қажет болса, импортталған M сериялары немесе F сериялары да таңдалуы мүмкін.

630А-дан төмен борыш және моторды басқару қосқыштары үшін TG сериялары және CM1 сериялары таңдайды. NM сериялары, CDM сериясы, TG30 сериясы және басқа қалыптардың қосқыштары.

Негізгі тізбектің динамикалық тұрақтылығын арттыру үшін GCS сериялары арнайы аралас биржалық қысқыштар мен оқшаулау тіректері жасалған. Олар жоғары берік, жалынға төзімді синтетикалық синтетикалық жастық материалдарынан жасалған, жоғары оқшаулау күші, жақсы өзін-өзі сөндіру және ерекше құрылым.

Бөлімдердің температурасын азайту үшін, функционалды қондырғылардың ашасы және кабельдік бастары, GCS шкафының арнайы адаптері жасалған. Адаптерде үлкен сыйымдылық бар және температураның төмен көтерілуі бар.

Егер дизайн бөлімі жаңа электрлік компоненттерді таңдап, пайдаланушы қажеттіліктеріне сәйкес жаңа электрлік компоненттерді таңдайды, gcs сериялы шкафтары жақсы, және жаңартылған электрлік компоненттерге байланысты өндіріс пен орнатуда қиындықтар туғызбайды.

Электр компоненттерін таңдау

GCS шкафтары негізінен озық технологиялары бар электрлік бөлшектерді, жоғары өнімділік және тұрақтылық көрсеткіштері бар және Қытайда жаппай өндірілетін импортталған технологияны қолданыңыз.
