XL-21 электр тарату шкафының құрылымдық ерекшеліктері мен техникалық қызмет көрсету әдістері қандай?

Құрылымдық ерекшеліктер

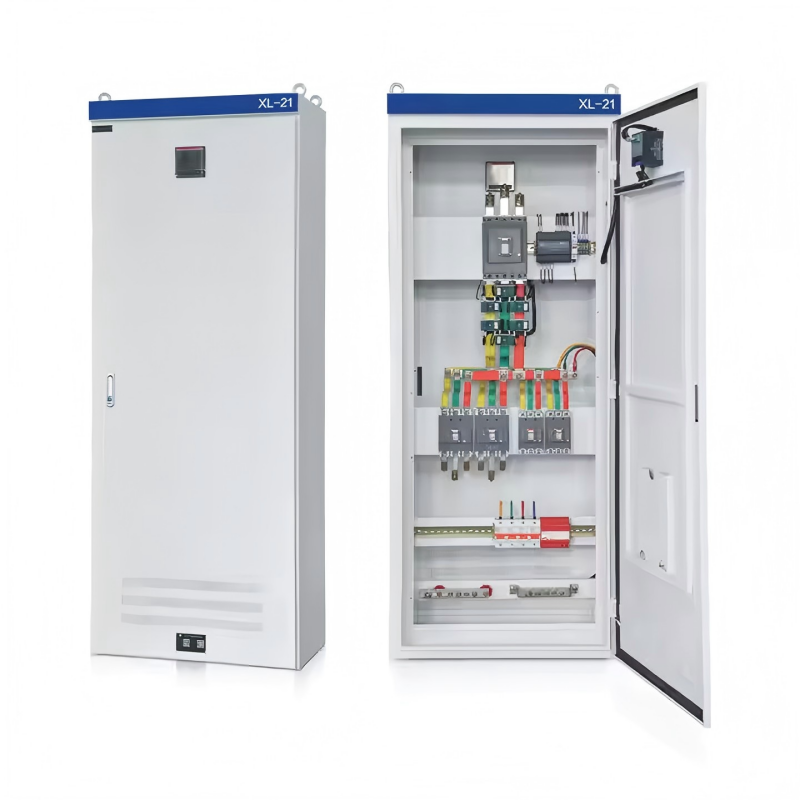

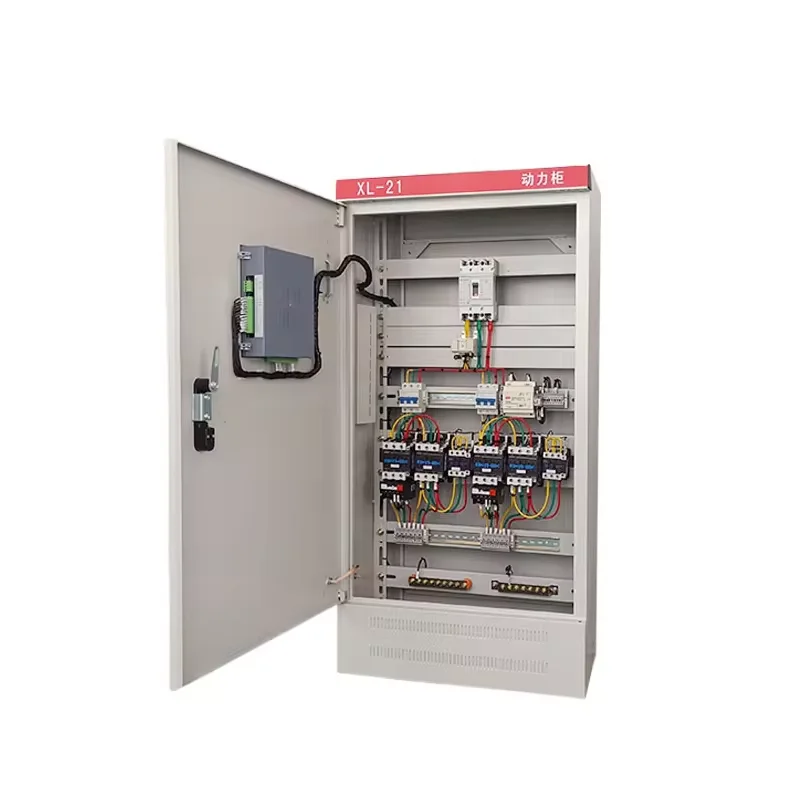

XL-21-ді қуаттағы вольтты тарату шкафы, ең алдымен, өндірістік және тау-кен кәсіпорындарында, үш фазалы, үш сымды және үш фазалы, төрт сымды, төрт сымды, төрт сымды жүйелерді, кернеу 50 Гц және кернеу, кернеу 500 В дейін, сонымен қатар қуат жарығы үшін де, сонымен қатар қуат жағыңыз. Бұл бүйірлік болат тақтайшалардан жасалған жабық қоршау. Пышақ ауыстырып-қосқыш Операцияның тұтқасы қуатты коммутациялауды қамтамасыз ететін жоғарғы оң жақ алдыңғы бағанда орналасқан. Бускалдық кернеуді көрсету үшін тарату тақтасында вольтмет орнатылған. Алдыңғы есік барлық ішкі бөліктерді оңай тексеру және техникалық қызмет көрсету үшін ашады. Бұл тарату кабинеті заманауи компоненттерді пайдаланады, ықшам дизайн, оңай техникалық қызмет көрсету және икемді сымдар конфигурациясы пайда болады. Ауаның ажыратқыштарымен және қысқа тұйықталуға арналған сақтандырғыштардан басқа, шкафта сонымен қатар контактілер мен жылу релелері бар. Алдыңғы есікке түймелер мен индикатор шамдары орналастырылған.

Пайдалану және техникалық қызмет көрсету

• Орнатудан немесе күрделі жөндеуден өткеннен кейін және пайдалануға берер алдында, электр тарату қорабы келесі тексерулерден және сынақтардан өтуі керек (инспекциядан кейінгі тексерулер және сынақтар күрделі жөндеудің сипатына байланысты).

• Қуат тарату жолағында орнатылған электр жабдықтары мен екінші реттік сымдар сурет салу талаптарына сәйкес келетіндігін тексеріңіз.

• Пышақ ауыстырып-қосқыштар мен жұмыс істеп тұрған ажыратқыштар икемді және жабысқақ екенін тексеріңіз.

• Электр жабдықтарының жақсы екендігіне және жоспарланған пайдалану талаптарына сәйкес келетіндігін тексеріңіз.

• Қуатты тарату қорабының бөтен заттардан бос екенін және компоненттерді бекітетін бұрандалар бос болмайтынын тексеріңіз.

Жұмыс ортасы

• қоршаған орта температурасы: -50 ° C-қа дейін + 40 ° C-қа дейін, орташа температурасы 24 сағаттан аспайды + 36 ° C;

Биіктік: 2000 м аспаған;

• Салыстырмалы ылғалдылық: қоршаған ауаның қоршаған ауаның ылғалдылығында + 40 ° C-тан аспауы керек;

                             Төменгі салыстырмалы ылғалдылықты төменгі ылғалдандырылуға рұқсат етіледі (мысалы, төмен °.

• Құрылғыны тікше 5 ° -тан аспайтын етіп орнатылуы керек. Құрылғыны қатты діріл, әсерден және коррозиядан бос жерлерде орнату керек.
