Ішкі және сыртқы жоғары вольтты вакуумдық ажыратқыштардың айырмашылығы неде?

Қазіргі заманғы электр тарату жүйелерінде вакуумдық ажыратқыштар (VCBs) электрмен жабдықтау қауіпсіздігі мен тұрақтылығын қамтамасыз ету үшін маңызды жабдық болып табылады. Олардың негізгі қызметі – токты жылдам үзу және ақаулар кезінде желілерді оқшаулау, жабдықтың зақымдалуын және электр қуатының ауқымды үзілуін болдырмау. Дегенмен, көптеген сатып алу және инженерлік қызметкерлер үлгілерді таңдау кезінде ішкі және сыртқы VCB арасындағы айырмашылықтар туралы жиі шатастырады. Екеуі де вакуумдық доға сөндіргіш технологиясын пайдаланғанымен, неге мұндай маңызды дизайн айырмашылықтары бар? Жоба сценарийлері негізінде қалай таңдау керек?

Кәсіби қуат жабдықтарын өндіруші ретінде Lugao Power ішкі және сыртқы вакуумдық ажыратқыш өнімдерін біріктіріп, дұрыс жабдықты оңай таңдауға көмектесу үшін екеуінің негізгі айырмашылықтарын, дизайн ерекшеліктерін және қолданылатын сценарийлерін бөледі.

Вакуумдық ажыратқыш (VCB) дегеніміз не?

Вакуумдық сөндіргіш доға сөндіретін орта ретінде де, оқшаулағыш орта ретінде де вакуумды пайдаланады. Олар электр доғасын сөндіру үшін вакуумдық ортаны пайдаланады, осылайша тізбекті басқарады және қорғайды. Бұл мұнайды немесе SF6 газын пайдаланудан аулақ болып, оны қауіпсіз және экологиялық таза етеді. Олар электр станциялары мен қосалқы станцияларда, әсіресе жиі пайдалануды қажет ететін қолданбаларда кеңінен қолданылады.

Оларды ажыратудың ең негізгі жолы - орнату ортасы. Вакуумдық ажыратқыштар негізінен екі санатқа бөлінеді: Ішкі жоғары вольтты вакуумдық ажыратқыштар: жабық және бақыланатын ішкі орталарда пайдалануға жарамды, стандартты тарату құрылғыларымен үйлесімді және тұрақты ішкі жұмыс жағдайларына жауап береді.

Сыртқы жоғары вольтты вакуумдық ажыратқыштар: қолайсыз ауа-райы жағдайлары туралы алаңдамай, әртүрлі белгісіз сыртқы орталарда пайдалануға жарамды.

Ішкі немесе сыртқы болсын, жоғары вольтты вакуумдық ажыратқыштар доғаны сөндірудің бірдей негізгі принципін бөліседі, бірақ олардың құрылымы, қорғанысы және оқшаулау конструкциялары әртүрлі сценарийлерге сәйкес толығымен реттеледі.

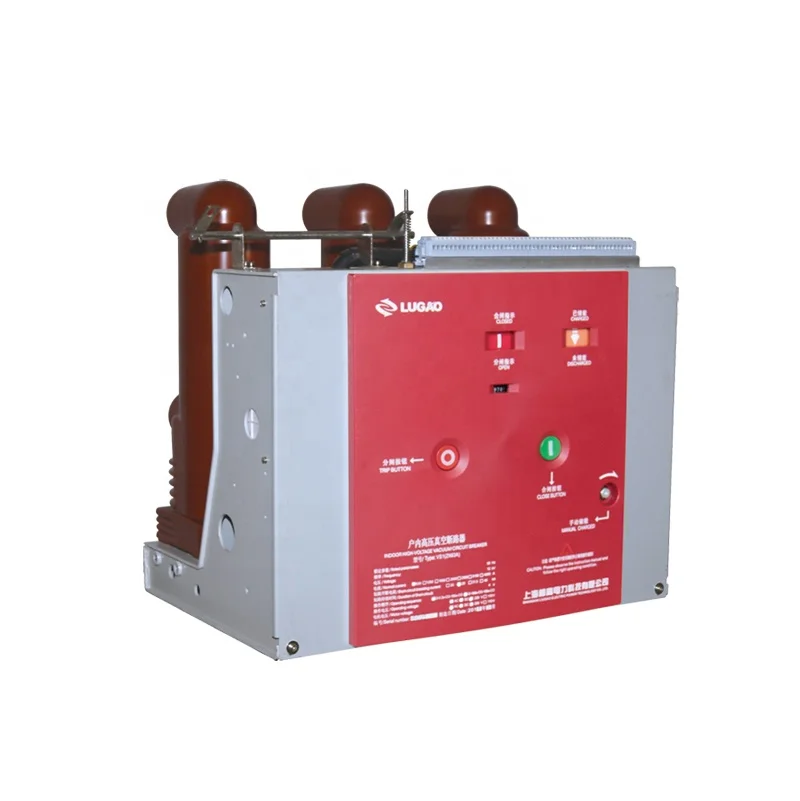

Ішкі вакуумдық ажыратқыштар (VS1 сериясы)

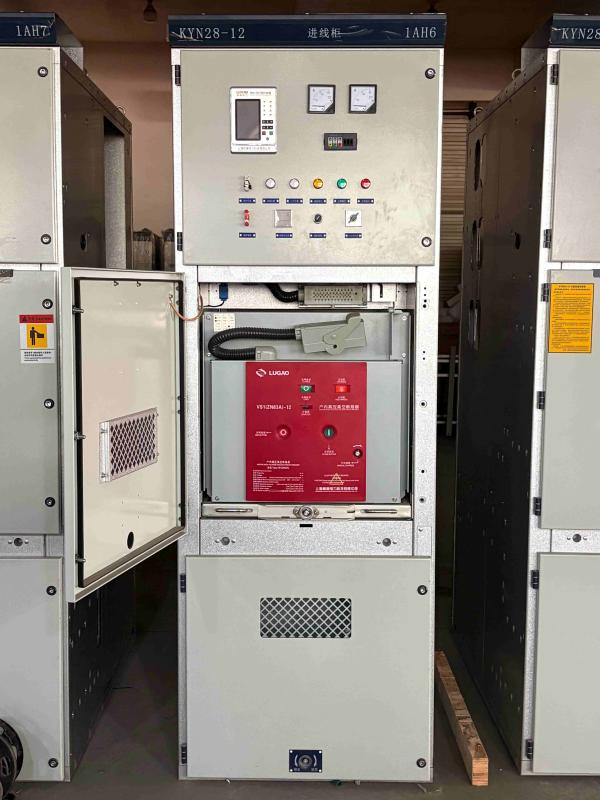

Ішкі VCB автоматты ажыратқыштың ең көп таралған түрі болып табылады, әдетте коммутациялық құрылғылар мен ішкі қосалқы станциялар сияқты жабық кеңістіктерде орнатылады. Lugao Power компаниясының ішкі вакуумдық ажыратқыштары шкафқа орнатылған конструкциялардың типтік мысалы болып табылады. Жұмыс механизмі автоматты сөндіргіш корпусына біріктірілген, бұл оны тек бекітілген орнату блогы ретінде ғана емес, сонымен қатар арба блогын қалыптастыру үшін арнайы қозғаушы механизммен бірге пайдалануға мүмкіндік береді. Негізгі тізбек бөлімі ажыратқышты кішірейтуге және техникалық қызмет көрсетусіз жұмыс істеуге қол жеткізу үшін тұтас тығыздалған тіректерді пайдалана алады. Ол KYN28A-12 сияқты тарату құрылғыларымен жабдықталуы мүмкін, ал тұрақты типті қондырғылар XGN сериялы тұрақты типті тарату құрылғыларымен жабдықталуы мүмкін.

Дизайн мүмкіндіктері

1. Стандартты тарату құрылғыларына бейімделетін ықшам модульдік құрылым

Ішкі VCB өлшемдері KYN28 сияқты стандартты тарату құрылғыларының өлшемдеріне сәйкес қатаң түрде жобаланған. Ол модульдік жақтау құрылымын қабылдайды, бұл орнату үшін шкафқа тікелей кірістіруге мүмкіндік береді, ішкі қуат тарату кеңістігін барынша пайдалану. Лугаоның ішкі вакуумдық ажыратқышы вакуумдық сөндіргішті, жұмыс механизмін және басқару блогын біріктіреді. Алдыңғы панель ыңғайлы жұмыс істеу және операторлар бақылау үшін ашу және жабу түймелерімен және күй индикатор шамдарымен жабдықталған.

2. Таза ішкі орталарға жарамды негізгі қорғаныс рейтингі

Ол құрғақ, жауын-шашынсыз және ультракүлгін сәулесі жоқ ішкі ортада орнатылғандықтан, ішкі VCB қорғаныс рейтингі әдетте IP20~IP40 болып табылады, ол ауа райының қатал жағдайларына төтеп беруді қажет етпей, саусақтар мен құралдардың кездейсоқ тиюінен және аз мөлшерде шаңнан қорғауды қажет етеді.

3. Шкафтың жұмыс жағдайларына қолайлы эпоксидті шайырдан жасалған оқшаулау құрылымы

Ішкі VCB доға сөндіргіш камерасы эпоксидті шайырлы гильзалармен қапталған, фазадан фазаға және фазадан жерге оқшаулауды қамтамасыз етеді, тарату құрылғысының ішіндегі құрғақ және таза орта үшін жарамды. Ол ықшам өлшемді және сенімді оқшаулауды қамтамасыз етеді.

4. Тарату құрылғылары арқылы қауіпсіздікті оқшаулау

Ішкі VCB-нің өзінде көрінетін ажыратқыш қосқышы жоқ; Қауіпсіздікті оқшаулау функциясына жерге қосу қосқышы және тарату құрылғысының айырғыш қосқышы арқылы қол жеткізіледі, шкафты блоктаудан қорғанысы бар сценарийлер үшін қолайлы.

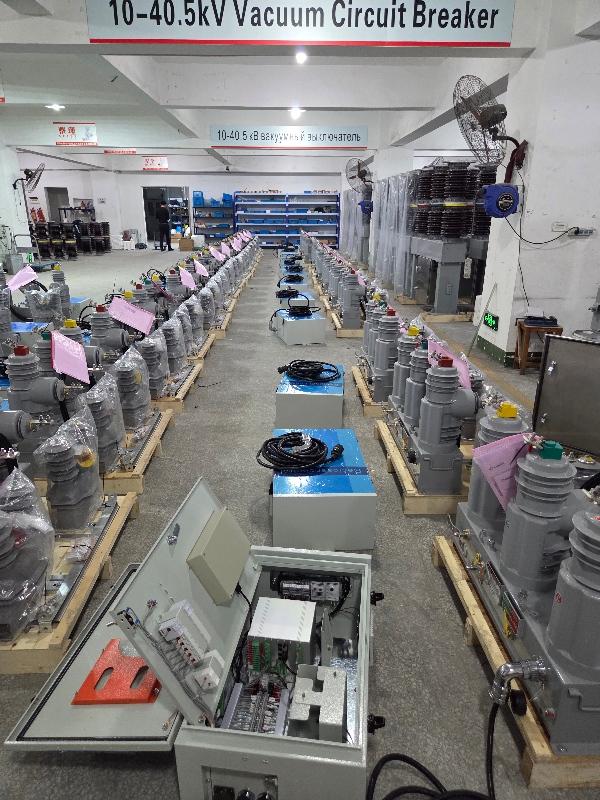

Сыртқы вакуумдық ажыратқыштар (ZW32 сериясы)

Ашық VCB ұзақ уақыт бойы ашық ауада болуы керек, күн мен жаңбыр, төтенше температура айырмашылығы және шаңның ластануы сияқты жағдайлармен күресу керек болғандықтан, олардың дизайны беріктік пен қорғанысқа баса назар аударады. Lugao Electric сыртқы VCB құрылғылары шағын өлшемдерімен, жеңіл салмағымен, конденсацияға қарсы қасиеттерімен және техникалық қызмет көрсетусіз жұмысымен сипатталады:

Дизайн мүмкіндіктері

1. Жоғары тығыздағыш үш фазалы кейінгі типті толық жабық құрылым

Сыртқы вакуумдық ажыратқыштар IP65 және одан жоғары қорғаныс деңгейіне қол жеткізе отырып, толығымен жабық дизайнды қабылдайды. Олар жаңбырда, қарда және шаңды ортада ұзақ уақыт тұрақты жұмыс істеуге мүмкіндік беретін толығымен су өткізбейтін, шаң өткізбейтін және конденсацияға қарсы. Олар сондай-ақ сыртқы ауа райының өзгеруіне әсер етпейтін жоғары температураға, ультракүлгін сәулеленуге және қартаюға төзімді.

2. Силиконды резеңке оқшаулағыш втулкалар үлкен созылатын қашықтық

Сыртқы вакуумдық ажыратқыштар үлкен қашықтығы бар силикон резеңке (немесе керамикалық) қолшатыр-юбка түріндегі оқшаулағыш төлкелерді пайдаланады. Жабық эпоксидті шайырлы втулкалармен салыстырғанда, бұл ылғалды және ластанған сыртқы ортада жарқырауды болдырмайтын және ультракүлгін қартаюға жоғары қарсылықты ұсынатын ұзағырақ сырғымалы қашықтықты қамтамасыз етеді.

3. Ыңғайлы және икемді жұмыс қауіпсіздікті қамтамасыз етеді. Лугаоның сыртқы вакуумдық ажыратқыштарын қолмен, электрлік немесе қашықтан басқаруға болады. Олар анық көрінетін ажыратуларды қамтамасыз етеді, техникалық қызмет көрсету кезінде қосымша ажыратқыштарды қажет етпей сенімді электрлік оқшаулауды қамтамасыз етеді, оларды жабық тарату құрылғылары жоқ сыртқы орталарға жарамды етеді.

4. Сыртқы сценарийлерге бейімделетін икемді орнату опциялары. Сыртқы VCB әртүрлі орнату әдістерін қолдайды, соның ішінде тірекке орнатылатын және еденге орнатылатын қондырғылар, арнайы жабық тарату бөлмесінің қажеттілігін болдырмайды. Бұл оларды әсіресе жиі пайдалануды қажет ететін орындарға қолайлы етеді.

Ішкі және сыртқы вакуумдық ажыратқыштар арасындағы негізгі айырмашылықтарды салыстыру кестесі

Сіздің жобаңыз үшін дұрыс вакуумдық ажыратқышты қалай таңдауға болады?

VCB таңдаған кезде, үш негізгі аспектіге назар аударыңыз: орнату ортасы, қорғау талаптары және техникалық қызмет көрсету сценарийлері:

1. Орнату ортасына басымдық беріңіз. Жабдық жабық кеңістікте, мысалы, жабық тарату құрылғысы немесе тарату бөлмесінде орнатылса, төмен шығындар мен жақсы үйлесімділікті ұсынатын ішкі VCB жеткілікті. Дегенмен, сыртқы әуе желілері немесе тірекке орнатылған сценарийлер үшін сыртқы VCB таңдалуы керек; әйтпесе, жабдық жаңбыр, конденсация және ластанудан тез бұзылады.

2. Қоршаған ортаның ауырлық дәрежесін бағалау. Жағалау аймақтары мен химиялық өнеркәсіптік парктер сияқты қатты ластанған және коррозияға ұшыраған орталар үшін, тіпті жабық орталар да жоғары қорғаныс деңгейіндегі жабық VCB-ге басымдық беруі керек. Қатты ластанған сыртқы аумақтарда үлкен сырғымалы қашықтықты және ластануға қарсы сыртқы VCB таңдау керек.

3. Техникалық қызмет көрсету қажеттіліктерін қарастырыңыз. Қашықтағы сыртқы сценарийлер үшін алаңдағы техникалық қызмет көрсету қиындықтарын азайту үшін біріктірілген ажыратқыштар мен техникалық қызмет көрсетуді қажет етпейтін конструкциялары бар сыртқы VCB-ге басымдық беріңіз. Ішкі сценарийлер үшін коммутациялық құрылғы конфигурациясына негізделген қолайлы ішкі VCB үлгісін таңдаңыз.

20 жылдан астам өндірістік тәжірибесі бар зауыт ретінде Lugao Power жобаңыздың кернеу деңгейіне, ағымдағы параметрлерге және орнату ортасына негізделген VCB таңдау шешімдерін ұсына алады, бұл сізге ең қолайлы жабдықты сәйкестендіруге көмектеседі.

Жиі қойылатын сұрақтар: Ішкі және сыртқы вакуумдық ажыратқыш

1. Құнды үнемдеу үшін ішкі VCB-ны ашық ауада пайдалана аламын ба?

Бұл ұсынылмайды. Ішкі вакуумдық ажыратқыштарда жаңбырға төзімді, ультракүлгін сәулелерге төзімді және ластануға төзімді оқшаулау сияқты сыртқы пайдалану үшін қажетті мүмкіндіктер жоқ. Бұл қауіпсіздікке қауіп төндіреді және кепілдіктің күшін жояды.

2.Бірдей VCB үлгісі ішкі және сыртқы жобалар үшін жұмыс істей ала ма?

Олар бір-бірін алмастырмайды. Олар бірдей вакуумды бұзу технологиясын қолданса да, олардың механикалық және оқшаулау конструкциялары белгілі бір орта үшін арнайы әзірленген. Қате түрін пайдалану мерзімінен бұрын зақымдалуға және қауіпсіздікке қауіп төндіруі мүмкін.

3.Сыртқы VCB техникалық қызмет көрсетуді қажет ете ме?

Лугаоның сыртқы вакуумдық ажыратқыштары техникалық қызмет көрсетуді аз немесе техникалық қызмет көрсетусіз пайдалануға мүмкіндік беретін толығымен жабық құрылыммен жасалған. Дегенмен, оқшаулағыштың күйін үнемі визуалды тексеру әлі де ұсынылады.

4.Ішкі және сыртқы VCB үшін таңдау логикасы 10кВ және 35кВ үшін бірдей ме?

Логика дәл солай, біріншіден, орнату ортасын анықтаңыз, таңдау принципі кернеу деңгейіне қарамастан өзгеріссіз қалады.

5.VCB екі түрінің арасында үлкен баға айырмашылығы бар ма?

Бірдей кернеу мен ток сипаттамалары үшін сыртқы VCB үй ішіндегілерге қарағанда қымбатырақ. Себебі, сыртқы модель ауа-райына төзімділігі жоғары оқшаулауды, толығымен тығыздалған су өткізбейтін құрылымды және қалың қабықты пайдаланады, нәтижесінде өндіріс пен материал шығындары жоғарылайды.

Жобаңыз үшін дұрыс VCB табуға дайынсыз ба?

Lugao Power's мәліметтерін қараңызішкі вакуумдық ажыратқыштар сериясы

Lugao Power's мәліметтерін қараңызсыртқы вакуумдық ажыратқыштар сериясы

Жобаға қатысты таңдау бойынша тегін шешім мен баға ұсыныстарын алу үшін Lugao техникалық тобына хабарласыңыз!
