Жоғары вольтты ажыратқыштар энергетикалық жүйелердегі сенімділікті, тиімділікті және қауіпсіздікті қалай теңестіреді?

Заманауи электр желісінің кең ауқымды желісінде үнсіз шайқас жүріп жатыр. Бір жағынан сенімді, үздіксіз қуатқа деген сұраныс жүздеген шақырымдық электр беру желілері мен трансформаторлар арқылы өтеді. Екінші жағынан, жүйе арқылы деструктивті ағындарды жіберуі мүмкін ақаулар - найзағай, құлаған ағаштар, жабдықтың істен шығу қаупі. Бұл нәзік тепе-теңдіктің қамқоршылары болып табыладыЖоғары вольтты ажыратқыш. Бұл жай ғана қосқыштар емес; олар парадоксальды қарапайым, бірақ өте күрделі тапсырманы орындауы керек күрделі электромеханикалық жүйелер: қалыпты жүктеме тоғын жылдар бойы жоғалтпай, бірақ миллисекундтар ішінде өткізіп, ақаудың орасан зор тогын үзеді. Бұл инженерлік тапсырманың өзегі: жоғары вольтты сөндіргіш қуат жүйесі жұмысының үш маңызды тірегі – сенімділік, тиімділік және қауіпсіздік – көбінесе қарама-қарсы бағытта қалай теңестіреді?

Жауап жетілдірілген физикалық принциптердің, мұқият инженерлік дизайнның және интеллектуалды жүйе интеграциясының үйлесімінде жатыр. Сенімділікке берік материалдарды, бірнеше қауіпсіздік шегін және болжамды диагностиканы пайдалану арқылы қол жеткізіледі. Тиімділік кедергісі төмен контактілер, минималды жұмыс энергиясы және ұзақ техникалық қызмет көрсету аралықтары арқылы оңтайландырылған. Қауіпсіздік доғаны сөндіретін инертті тасымалдағыштарды, сенімді блоктауларды және қашықтан жұмыс істеу мүмкіндіктерін пайдалану арқылы қамтамасыз етіледі. Жоғары вольтты сөндіргіш қалыпты жағдайларда тамаша өткізгіш және ақаулық жағдайында тамаша оқшаулағыш ретінде қызмет етуі керек - доғаны дәл басқару арқылы қол жеткізілетін қосарлылық. Тепе-теңдік статикалық нүкте емес, динамикалық, дамып келе жатқан мақсат болып табылады, өйткені технология жетілдіріліп, желі талаптары өзгереді. Бұл мақала осы тепе-теңдіктің негізгі құрамдас бөліктерін талдайды, физикалық, механикалық және басқару стратегияларын зерттейді, бұл қазіргі заманғы жоғары вольтты ажыратқыштың барлық үш тірек бойынша жоғарылауына мүмкіндік береді. Біз сондай-ақ осы маңызды құрамдастардың дизайны мен таңдауын қамтамасыз ететін техникалық сипаттамалар мен операциялық түсініктермен бөлісеміз.

Мазмұны

• 1. Үзіліс физикасы: доға қалай сөнеді?
• 2. Сенімділік тірегі: Ажыратқышты ондаған жылдар бойы сенімді ететін не?
• 3. Тиімділік тірегі: сөндіргіш шығындарды қалай азайта алады?
• 4. Қауіпсіздік тірегі: персонал мен жүйені қорғауға қалай қол жеткізіледі?
• 5. Теңдестіру актісі: бұл үш тірек қалай қақтығысады және ынтымақтасады?
• Жиі қойылатын сұрақтар (ЖҚС)
• Қорытынды: Ажыратқыш конструкциясының болашағы

1. Үзіліс физикасы: доға қалай сөнеді?

Жоғары вольтты сөндіргіш өзінің негізгі мақсаттарын қалай теңестіретінін түсіну үшін алдымен доғаның сөнуінің негізгі физикасын түсінуіміз керек. Ажыратқыш бөлігінің контактілері жүктеме астында болған кезде саңылау арқылы электр доғасы пайда болады. Бұл доға жоғары температуралы плазма болып табылады, ток өткізеді және егер бақылаусыз қалдырылған болса, ақаулық токты шексіз тасымалдауды жалғастырады. Ажыратқыштың жұмысы келесі табиғи ток нөлінде сол доғаны сөндіруге мәжбүрлеу болып табылады. Қиындық мынада: доға иондалған жолды жасайды, ол ток нөлден кейін кернеу көтерілгенде тез қайта жануы мүмкін. Сәтті үзілістің кілті саңылауды деионизациялау және оның диэлектрлік беріктігін уақытша қалпына келтіру кернеуі (TRV) жинақталғаннан тезірек қалпына келтіру болып табылады.

Қазіргі жоғары вольтты ажыратқыштағы доғаның сөнуінің негізгі механизмі доға сөндіргіш ортаны пайдалану болып табылады. Бұл күкірт гексафториді (SF6) газы, вакуум немесе мұнай болуы мүмкін, олардың әрқайсысының жеке физикалық қасиеттері бар. SF6 электртеріс, яғни оның молекулалары бос электрондарды оңай ұстап, доғалық арнаның пайда болуына жол бермейді. Бұл оны жоғары кернеулерде де, жоғары токтарда да ерекше тиімді етеді. Ажыратқыш конструкциясы осы принципті пайдаланады: пуферлік цилиндрге қосылған жылжымалы контакт ашу инсульт кезінде SF6 газын қысады. Содан кейін бұл қысымды газ саптама арқылы доға аймағына бағытталады, иондалған бөлшектерді сыпырып, плазманы салқындатады. Бұл жоғары вольтты ажыратқышқа үлкен ақаулық токтарды небәрі 30-50 миллисекундта үзуге мүмкіндік беретін физикалық принцип.

Бұл дизайн ерекшеліктері мен автоматты ажыратқыштың жалпы балансы арасындағы байланыс тығыз. Үзіліс ортасын таңдау қоршаған ортаға әсерін, техникалық қызмет көрсету талаптарын және жабдықтың физикалық өлшемін белгілейді. SF6 өте тиімді болғанымен, жоғары жаһандық жылыну әлеуетіне (GWP) ие, бұл баламалардың өсуіне әкеледі. Вакуумдық сөндіргіштер орташа кернеулерде тамаша өнімділікті ұсына отырып, жоғары вольтты қолданбалар үшін сериялы бірнеше үзу қондырғыларын қажет етеді. Сондықтан үзу ортасын таңдау теңгерімдеу актінің негізгі элементі болып табылады, өйткені ол автоматты ажыратқыштың жұмыс сенімділігіне, құнына және экологиялық тұрақтылығына тікелей әсер етеді.

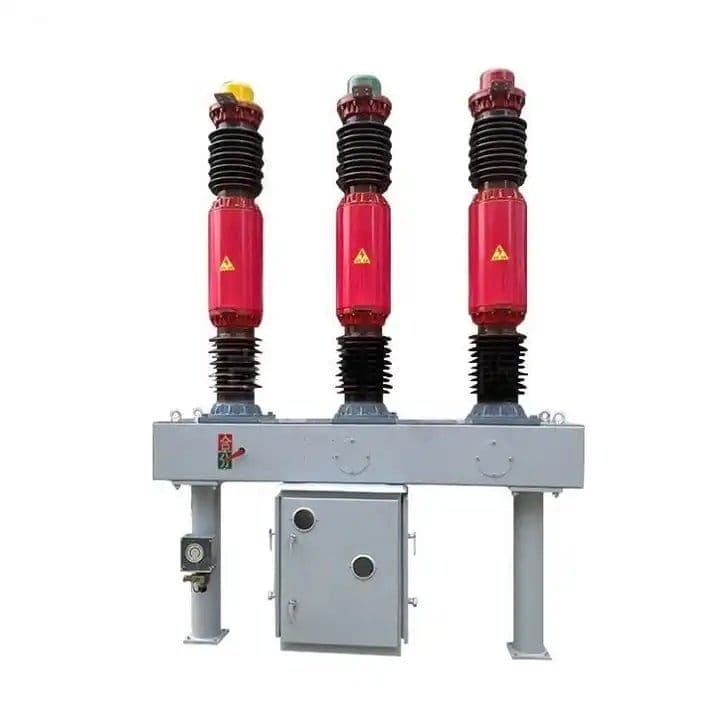

Лугаодағы біздің зауыт әртүрлі қолданбалы қажеттіліктер үшін доғаның сөну процесін оңтайландыратын жоғары вольтты ажыратқыштардың бірқатарын әзірледі. Тасымалдау деңгейіндегі қолданбалар үшін (≥72,5 кВ) біз жоғары қысқа тұйықталуды ажырату қабілетін төмен жұмыс энергиясымен біріктіретін жетілдірілген пуферлік және өздігінен жарылыс технологиясы бар SF6 автоматты ажыратқыштарды ұсынамыз. Өздігінен жарылыс механизмі газды сығуға көмектесу үшін доға энергиясының өзін пайдаланады, жұмыс механизмінен қажетті механикалық энергияны азайтып, жалпы тиімділікті арттырады. Төмендегі кестеде жоғары вольтты ажыратқыш үлгілерінің әдеттегі үзіліс өнімділігі көрсетілген.

2. Сенімділік тірегі: Ажыратқышты ондаған жылдар бойы сенімді ететін не?

Электр энергетикасында сенімділік көбінесе бірінші кезекте тұрады. Жоғары вольтты сөндіргіш стратегиялық актив болып табылады және оның істен шығуы апатты салдарға әкелуі мүмкін. Сенімділік бір ғана қасиет арқылы қол жеткізілмейді; бұл материалды таңдауды, механикалық дизайнды, қоршаған ортаға төзімділікті және болжамды диагностиканы қамтитын әдейі дизайн философиясының нәтижесі. Заманауи жоғары вольтты ажыратқыш айлар, тіпті жылдар бойы ұйықтап тұруға қабілетті болуы керек, содан кейін қажет болғанда, абсолютті сенімділікпен іске қосылады. Сенімділіктің бұл деңгейіне жету - инженерияның жеңісі.

Сенімділіктің негізі материалды таңдауда жатыр. Ток өткізетін жол үшін байланыс жүйесі ерекше маңызды. Байланыс беттері әдетте күміс жалатылған немесе күміс-вольфрам қорытпасы болып табылады, олардың жоғары өткізгіштігі және контактілі дәнекерлеуге төзімділігі үшін таңдалады. Ұзақ жабық күйде шамадан тыс тозуды тудырмай, төмен қарсылықты сақтау үшін контакт қысымы мұқият бақыланады. Қолданылатын майлау материалдары механикалық механизмнің ұзақ қызмет ету мерзімі үшін арнайы жасалған. Майлар сөндіргіштің қызмет ету мерзімі ішінде тұрақты жұмысын қамтамасыз ететін кең температура диапазонында олардың қасиеттерін сақтау қабілеті үшін таңдалады. Бұл дайын компоненттер емес; олар жоғары вольтты ажыратқыштың талап етілетін ортасы үшін арнайы әзірленген.

Жұмыс механизмінің механикалық конструкциясы бірдей маңызды. Механизм жылжымалы контактілер жинағының массасын қажетті үзіліс уақытына жету үшін жеткілікті жылдамдықпен мыңдаған операцияларды қайталап және сенімді түрде жылжытуға қабілетті болуы керек. Бұған серіппелі, гидравликалық немесе пневматикалық энергия сақтау жүйелерінің комбинациясы арқылы қол жеткізіледі. Серіппелі механизмдер дизайны бойынша қарапайым болғанымен, ондаған жылдар бойы күшін сақтай алатын серіппелер болуы керек. Сондықтан зауытта серіппелер жиі алдын ала жүктеледі және механизм механикалық тозу мен істен шығу мүмкіндігін азайтып, қозғалатын бөлшектердің санын азайтуға арналған.

Қоршаған ортаға төзімділік сенімділіктің тағы бір негізгі элементі болып табылады. Жоғары вольтты ажыратқыштар көбінесе жаңбырға, қарға, мұзға, тұз спрейіне және төтенше температураға ұшырайтын ашық ауада орнатылады. Үзгіштің ішіндегі SF6 газы контактілер үшін таза, бақыланатын ортаны қамтамасыз етеді, бірақ сыртқы құрылымды қорғау керек. Бұған корпусты, тығыздағыштарды мұқият жобалау және коррозияға төзімді жоғары сапалы материалдарды пайдалану арқылы қол жеткізіледі. Қолданылатын оқшаулағыш өте маңызды; керамикалық немесе полимерлі оқшаулағыштар кернеу кернеуіне және қоршаған ортаның ластануына төтеп беруі керек. Біздің зауыттаLugao Power Co., Ltd.тек жоғары сапалы материалдарды пайдаланады және біздің автоматты ажыратқыштар ұзақ мерзімді сенімділікті қамтамасыз ететін экстремалды жағдайларға төтеп беруге сыналған.

Қазіргі заманғы автоматты ажыратқыштар жағдайды бақылау жүйелерімен көбірек жабдықталған. Бұл жүйелер жұмыс механизмін, газ қысымын, контактінің қозғалысын және электр тізбегін бақылайды. Бұл ақпарат ақаулық пайда болғанға дейін техникалық қызмет көрсетуді жоспарлауға мүмкіндік беретін ақауларды болжау үшін пайдаланылады. Талшықты-оптикалық ток және кернеу сенсорлары сияқты сенсорларды біріктіру техникалық қызмет көрсетуді уақытқа негізделген жағдайдан жағдайға негізделген тәсілге ауыстыра отырып, автоматты ажыратқыштың денсаулығы туралы нақты уақыттағы деректерді қамтамасыз етеді. Бұл сенімділіктің болашағы: жоғары вольтты ажыратқыштың қажет болған кезде жұмыс істеуін қамтамасыз ету ғана емес, оның жұмыс істейтінін білу және сенімділік деңгейінің үнемі жоғарылауы. Осы тәсілдерді біріктіре отырып, заманауи жоғары вольтты ажыратқыш бір ұрпақ бұрын елестете алмайтын сенімділік деңгейіне жетеді.

3. Тиімділік тірегі: сөндіргіш шығындарды қалай азайта алады?

Жоғары вольтты ажыратқыш контекстіндегі тиімділік энергияны бір түрден екіншісіне түрлендіруді білдірмейді. Бұл қалыпты ток өткізгіш күйдегі шығындарды азайту және жұмыс істеуге қажетті энергияны азайту туралы. Ажыратқыш қуат ағынының жолында 99,9% уақыт уақытында отырады және осы жолдағы кез келген кедергі жылу жоғалуына (I²R жоғалтулары) және жүйе тиімділігінің төмендеуіне ықпал етеді. Сондықтан контактілер мен ағымдағы жолдың дизайны өте маңызды. Байланыс қысымы жанасу кедергісін азайту үшін жеткілікті, бірақ шамадан тыс тозуды болдырмау үшін жеткілікті төмен болуы керек. Материалды таңдау негізгі айнымалы болып табылады; күміс жалатылған контактілер, мысалы, өте төмен қарсылық жолын қамтамасыз етеді. Сонымен қатар, контакт дизайны ыстық нүктелерді немесе жергілікті жылытуды болдырмау үшін оңтайландырылған.

Жұмыс энергиясы тиімділіктің тағы бір факторы болып табылады. Ажыратқыштың контактілерін жылдам ашу және жабу мүмкіндігі болуы керек. Бұл операцияға қажетті энергия зарядталған серіппе немесе гидравликалық аккумулятор сияқты жинақталған қуат көзінен алынады. Қажетті энергияны азайту механизмнің көлемі мен құнын азайтады, құрамдас бөліктерге түсетін кернеуді азайтады және жалпы жүйе тиімділігіне ықпал етеді. Доға энергиясы сөндіргіш газды сығуға көмектесетін өздігінен жарылатын дизайн осы принциптің тамаша мысалы болып табылады. Доғаның өз энергиясын үзу процесіне көмектесу үшін пайдалану арқылы жұмыс механизміне қажетті механикалық энергия азаяды, бұл құрылғының жалпы тиімділігін арттырады.

Тиімділіктің тағы бір маңызды аспектісі - SF6 газының ағып кету жылдамдығы. SF6 қымбат оқшаулағыш газ және сонымен қатар күшті парниктік газ болып табылады. Кез келген ағып кету қаржылық шығынды да, қоршаған ортаға әсерді де білдіреді. Қазіргі заманғы жоғары вольтты ажыратқыштар өте төмен ағып кету жылдамдығымен жасалған. Жоғары сапалы пломбалар және нақты өндіріс стандарттары газдың бүкіл қызмет ету мерзімі бойы үзгіште болуын қамтамасыз етеді. Тығыздау технологиясы газ тығыздығын жетілдірілген бақылаумен үйлеседі, автоматты ажыратқыштың қоршаған ортаның ағып кетуінсіз оңтайлы өнімділікте жұмыс істеуін қамтамасыз етеді.

Жоғары вольтты ажыратқыштың тиімділігі оның жеке жұмысынан тыс кеңірек қуат жүйесіне де жетеді. Ақаудың жылдам және сенімді үзілуін қамтамасыз ете отырып, автоматты ажыратқыш жабдықтың зақымдалу қаупін және үлкен экономикалық шығындарға әкелетін электр қуатын өшіру қаупін азайтады. Автоматты сөндіргіш заманауи тиімді қуат жүйесінің негізгі құрамдас бөлігі болып табылады. Біздің жоғары вольтты ажыратқыштар тек өз функцияларын жақсарту үшін ғана емес, сонымен қатар тордың жалпы тиімділігіне үлес қосу үшін жасалған. Төмендегі кестеде автоматты ажыратқыштар үлгілерінің тиімділігін арттыратын негізгі мүмкіндіктері көрсетілген.

4. Қауіпсіздік тірегі: персонал мен жүйені қорғауға қалай қол жеткізіледі?

Жоғары вольтты ажыратқыш контекстіндегі қауіпсіздік көп қырлы ұғым болып табылады. Ол энергетикалық жүйенің өзін қорғауды, ақаулық жағдайында физикалық инфрақұрылымды термиялық және механикалық зақымданудан қорғауды қамтиды. Ол сондай-ақ жұмыс істейтін персоналды қорғауды, оларды жоғары вольтты және жоғары энергиялы электр жабдықтарының қауіптерінен қорғауды қамтиды. Қауіпсіздіктің бұзылуы апатты болуы мүмкін, бұл оны негізгі дизайн драйверіне айналдырады. Қауіпсіздік қосымша мүмкіндік емес; бұл автоматты ажыратқыштың жұмысына біріктірілген негізгі принцип.

Қауіпсіздік үзгіштің өзінен басталады. SF6 сияқты оқшаулағыш ортаны таңдау қауіпсіздік артықшылықтарын қамтамасыз етеді. Газ инертті және жанбайтын, май ажыратқыштарымен байланысты өрт пен жарылыс қаупін жояды. Герметикалық жабылған сөндіргіш сонымен қатар ішкі контактілерді қоршаған ортадан қорғайды, сөйтіп ажыратқыштың қорғаныс функциясы сыртқы ластанудан бұзылмауын қамтамасыз етеді. Қоршау доғаның ішкі қысымына төтеп беруге арналған, ол кез келген ықтимал ақауларды қамтиды және қызметкерлерді ақаулық әсерінен қорғайды.

Үздіргіштің өзіне тән қауіпсіздігіне қоса, заманауи жоғары вольтты ажыратқыш қауіпсіздік блоктары мен қорғаныс мүмкіндіктерінің кең ауқымын қамтиды. Жұмыс механизмі дұрыс емес жұмысты болдырмайтын механикалық бұғаттаулармен жасалған. Мысалы, ашу пәрмені берілсе, жабу операциясы механикалық түрде блокталады, бұл автоматты ажыратқыштың ақауға жабылуын болдырмайды. Электрлік басқару тізбегі механизмді зақымдауы мүмкін бірнеше әрекеттерді болдырмау үшін құлыптармен бірдей қорғалған. Жерге қосқыштар жиі біріктірілген, олар техникалық қызмет көрсету мақсатында жерге көрінетін және тексерілетін жолды қамтамасыз етеді. Бұл блоктау персоналдың қауіпсіздігін және энергия жүйесінің сенімділігін қамтамасыз ету үшін өте маңызды.

Қауіпсіздіктің тағы бір маңызды аспектісі ақаулық ток шектеуі болып табылады. Жоғары вольтты сөндіргіш ақаулық токтарды үзуге арналған негізгі құрылғы болып табылады және оны тез орындау мүмкіндігі ақаулықтың ұзақтығын азайтады. Бұл трансформаторларды, кабельдерді және генераторларды зақымданудан қорғай отырып, жүйе құрамдас бөліктеріндегі жылу және механикалық кернеуді азайтады. Ақауды жылдам жою арқылы автоматты ажыратқыш сонымен қатар персоналға қауіп төндіретін доғаның жарқылы немесе жарылыс сияқты қайталама ақаулар қаупін азайтады. Ажыратқыштың өзінен басқа, персоналды қорғау үшін тиісті қауіпсіздік процедуралары мен оқыту өте маңызды. Ажыратқыш қашықтан жұмыс істеу мүмкіндігімен жасалған, коммутация кезінде операторды жабдықтан қауіпсіз жерде орналастыруға мүмкіндік береді.

Қауіпсіздік пен басқа тіректер арасындағы тепе-теңдік өте маңызды. Төтенше қауіпсіздік шегімен жасалған автоматты ажыратқыш үлкенірек, ауыррақ және қымбатырақ болуы мүмкін. Дегенмен, жабдық қамтамасыз ететін қауіпсіздік келіссөзге жатпайтын фактор болып табылады. Төмендегі кестеде жоғары вольтты ажыратқышқа біріктірілген негізгі қауіпсіздік мүмкіндіктері көрсетілген.

5. Теңдестіру актісі: бұл үш тірек қалай қақтығысады және ынтымақтасады?

Осы уақытқа дейін біз сенімділікті, тиімділікті және қауіпсіздікті үш түрлі тірек ретінде қарастырдық. Дегенмен, жоғары вольтты ажыратқыш конструкциясының нағыз қиындығы олардың арасындағы өзара әрекеттесуде жатыр. Бұл үш мақсат жиі қайшы келеді. Мысалы, сенімділікті барынша арттыратын дизайн салмақ пен шығынның артуына және тиімділіктің ықтимал төмендеуіне әкелетін қосымша артықшылықты қамтуы мүмкін. Тиімділікті жоғарылататын дизайн жеңілірек материалдарды қолдануы мүмкін, бірақ бұл материалдар ауыр және берік баламалар сияқты ұзақ мерзімді сенімділікті қамтамасыз етпеуі мүмкін. Ажыратқыш инженерінің өнері оңтайлы тепе-теңдік нүктесін табу болып табылады.

Контакт дизайнының жағдайын қарастырыңыз. Жоғары сенімділікке қол жеткізу үшін контактілер ақаулық токтың электрлік және термиялық кернеулеріне төтеп беру үшін жобалануы керек. Бұл контакт кедергісін арттырып, тиімділікті төмендететін үлкенірек контакт аймағын немесе берік материалды қажет етуі мүмкін. Керісінше, жоғары тиімділікке қол жеткізу үшін контактілі кедергіні азайту керек, бірақ бұл контактілі дәнекерлеуге немесе эрозияға бейім дизайнға әкелуі мүмкін. Инженер ең жақсы ымыраға келетін материалдар мен конструкцияларды таңдай отырып, осы қайшылықты талаптарды шарлауы керек. Сол сияқты, жұмыс механизмі жоғары сенімділікпен жобалануы керек, бірақ оның энергия тұтынуы автоматты ажыратқыштың жалпы тиімділігінің факторы болып табылады.

Бұл үш тірек те ынтымақтасады. Сенімділігі жоғары автоматты сөндіргіш те қауіпсіз. Егер автоматты ажыратқыш сенімсіз болса, ол ақаулықты үзбей қалуы мүмкін, бұл жүйеге де, персоналға да қауіп төндіретін апатты сәтсіздікке әкеледі. Сол сияқты, тиімді ажыратқыш те сенімдірек, өйткені ол төмен температурада жұмыс істейді және оның құрамдас бөліктеріне аз күш түсіреді. Өзін-өзі жару технологиясын пайдалану осы ынтымақтастықтың тамаша үлгісі болып табылады: ол жұмыс энергиясын азайту арқылы тиімділікті арттырады, сонымен қатар механизмге механикалық жүктемені азайту арқылы сенімділікті арттырады. Жағдайларды бақылау жүйелерінің интеграциясы барлық үш тіректерді бір уақытта жақсартудың қуатты құралы болып табылады. Ажыратқыштың денсаулығын бақылай отырып, жүйе сенімділікті арттыра отырып, ақауларды болжай және алдын алады. Тиімсіз жұмыс режимдерін анықтау арқылы жүйені оңтайландыруға, тиімділікті арттыруға болады. Сондай-ақ ықтимал проблемалар туралы алдын ала ескерту арқылы жүйе қауіпсіздікті арттыру үшін пайдаланылуы мүмкін.

Тепе-теңдік динамикалық. Технология дамыған сайын оңтайлы тепе-теңдік анықтамасы өзгереді. Жаңа материалдарды, жаңа сенсорларды және жаңа басқару алгоритмдерін енгізу мүмкін болатын шекараларды үздіксіз ығыстырып отырады. Жоғары вольтты ажыратқыштың болашағы одан да үлкен интеграцияның бірі болып табылады, мұнда автоматты ажыратқыш цифрлық тордағы ақылды, байланысатын түйінге айналады. Бұл жай ғана сенімді, тиімді және қауіпсіз емес, өз денсаулығын белсенді түрде басқаратын, өз қажеттіліктерін болжайтын және өз жұмысын оңтайландыратын жүйе болады. Бұл Лугаодағы біздің зауыт құруға арналған болашақ.

Төмендегі кестеде жоғары вольтты ажыратқыштағы дизайн таңдаулары үш тірекке қалай әсер ететінін көрсетеді, бұл өзара байланысты көрсетеді.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Жоғары вольтты ажыратқыштың әдеттегі қызмет ету мерзімі қандай және оның ұзақ қызмет ету мерзіміне қандай факторлар әсер етеді?

Жауап: Lugao Power Co.,Ltd. шығарған жоғары сапалы жоғары вольтты ажыратқыштың әдетте 30-дан 40 жылға дейін жобалау мерзімі бар. Нақты қызмет ету мерзімі бірнеше факторларға байланысты: ақаулық ток үзілістерінің саны (бұл доғалық контактілерді нашарлатады), механикалық операциялардың жиілігі (механизмге әсер етеді), қоршаған орта (коррозия, температура) және техникалық қызмет көрсету сапасы. Жақсы ұсталған SF6 автоматты ажыратқышы ақаулық операцияларының шектеулі санымен оның жобалық мерзімінен оңай асып кетуі мүмкін. Біздің автоматты ажыратқыштар қызмет мерзімін үнемді ұзартуға мүмкіндік беретін ауыстырылатын доғалық контактілермен жасалған. Тұрақты жағдайды бақылау және техникалық қызмет көрсету қызмет мерзімін ұзартудың кілті болып табылады.

2-сұрақ: Табиғи нөлдік қиылысуы жоқ тұрақты токтың (тұрақты ток) ақауын жоғары вольтты ажыратқыш қалай өңдейді?

Жауап: Жоғары вольтты сөндіргіш негізінен ток нөлден бір циклде екі рет өтетін айнымалы ток жүйелеріне арналған. Тұрақты ток жүйелерінде бұл табиғи нөл жоқ, бұл үзілістерді әлдеқайда қиындатады. Тұрақты ток ақаулары үшін автоматты ажыратқыш нөлдік токты мәжбүрлеуі керек. Бұл, әдетте, ақауды оқшаулау үшін механикалық қосқышпен біріктірілген токты нөлге мәжбүрлеу үшін қуат электроникасы арқылы гибридті тәсіл сияқты басқа үзу механизмін пайдаланатын арнайы HVDC ажыратқышын қолданатын жоғары вольтты тұрақты ток (ЖТҚ) жүйелерінде қол жеткізіледі. Біздің зауыт осы озық технологияларды қамтитын HVDC қолданбалары үшін арнайы жоғары вольтты ажыратқышты шығарады.

3-сұрақ: Өлі резервуар мен ток сөндіргішінің конфигурациясының айырмашылығы неде?

Жауап: Өлі цистернаның автоматты ажыратқышында сөндіргіш жерге тұйықталған металл қоршауда орналасқан. Бұл қауіпсіздіктің айқын артықшылығын қамтамасыз етеді, өйткені жоғары кернеу қоршалған және қоршау жердегі потенциалда. Ток өткізетін резервуардың автоматты ажыратқышында сөндіргіш жоғары кернеуде орналасқан, ал резервуар жерге тұйықталмаған. Өлі резервуарларды сөндіргіштерді ұстау әдетте оңай және дизайн икемділігін ұсынады, бірақ олар ауыр және қымбатырақ. Тоқты резервуар сөндіргіштері жеңілірек және диэлектрлік шығыны аз, бұл оларды кейбір қолданбалар үшін тиімдірек етеді. Екі дизайн да біздің Lugao Power Co.,Ltd. зауытында жасалған, бұл тұтынушыларымызға олардың нақты талаптары негізінде таңдау мүмкіндігін береді.

4-сұрақ: SF6 автоматты ажыратқыштарымен қандай ықтимал экологиялық мәселелер бар және олар қалай шешілуде?

Жауап: SF6 жоғары жаһандық жылыну әлеуетіне (GWP) ие, бұл оны күшті парниктік газға айналдырады. Өнеркәсіп тығыздауды жақсарту, газды өңдеу процедураларын қатаңдату және балама газдарды дамыту арқылы SF6 шығарындыларын азайту бойынша белсенді жұмыс жасауда. Біздің Lugao Power Co.,Ltd зауытындағы зауыт. жылына 0,1%-дан аз мөлшерлемелермен SF6 ағуын барынша азайту бағдарламасын жүзеге асырды. Оған қоса, біз тұтынушыларымызға неғұрлым тұрақты шешімді ұсыну үшін AirPlus (GWP айтарлықтай төмендеген газдар қоспасы) сияқты экологиялық тиімді баламаларды пайдалана отырып, жоғары вольтты ажыратқышты белсенді түрде дамытамыз. Осы баламаларға көшу біздің ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарымыздың негізгі басымдығы болып табылады.

5-сұрақ: Менің қосалқы станциямдағы автоматты сөндіргіш үшін қажетті қысқа тұйықталу қабілетін қалай есептеуге болады?

Жауап: Қажетті қысқа тұйықталуды ажырату мүмкіндігі автоматты сөндіргішті орнату нүктесінде ағып кетуі мүмкін максималды ақаулық токпен анықталады. Бұл көз кедергісін, трансформатордың кедергісін және желі конфигурациясын қарастыратын қуат жүйесін егжей-тегжейлі зерттеуді қажет етеді. Зерттеу кезінде ақаулық токтың тұрақты құрамдас бөлігін анықтайтын симметриялық қысқа тұйықталу тогы (kA) және X/R қатынасы есептелетін болады. Ажыратқыштың номиналды қысқа тұйықталу тогы осы есептелген токтан үлкен болуы керек және ол толық асимметриялық ақаулық токты үзуге қабілетті болуы керек. Біздің зауыттың инженерлік тобы осы есептеуге көмектесе алады және қолданбаңыз үшін сәйкес жоғары вольтты ажыратқыш туралы сарапшы кеңесін бере алады.

Қорытынды: Ажыратқыш конструкциясының болашағы

Жоғары вольтты сөндіргіш - сенімділік, тиімділік және қауіпсіздіктің бәсекелес талаптарын үнемі теңестіруге тиіс инженерлік шедевр. Бұл тепе-теңдік материалды мұқият таңдау, механикалық дизайн және жүйені біріктіру арқылы қол жеткізіледі. Қуат жүйелері жаңартылатын энергия көздері, бөлінген генерация және тұрақты токтың өзара байланыстары бар күрделілікке қарай дамып келе жатқанда, автоматты ажыратқышқа қойылатын талаптар тек артады. Жоғары вольтты ажыратқыштың болашағы жағдайға негізделген техникалық қызмет көрсетуге, нақты уақытта өнімділікті оңтайландыруға және цифрлық желіге үздіксіз интеграциялауға мүмкіндік беретін смарт технологияларды біріктіруде. Торды қорғайтын қарапайым қосқыш күрделі, интеллектуалды түйінге айналуда.

Lugao Power Co., Ltd. осы эволюцияны басқаруға арналған. Біздің зерттеулер мен әзірлемелерге берілгендігіміз біздің жоғары вольтты ажыратқыштарымыз тұтынушыларға өнімділіктің, сенімділіктің және тұрақтылықтың ең жақсы теңгерімін ұсына отырып, технологияның алдыңғы қатарында болуын қамтамасыз етеді. Біз сізді өнімдеріміздің ассортиментін зерттеуге және қуат жүйесіне қойылатын талаптарды талқылау үшін инженерлік топқа хабарласуға шақырамыз. Жаңа қосалқы станцияны жоспарлап жатсаңыз, барын жаңартып жатсаңыз немесе желіңіздің тиімділігін арттырғыңыз келсе, біздің сарапшылар тобы көмектесуге дайын.Lugao Power Co.,Ltd компаниясына хабарласыңыз. бүгінжоғары вольтты ажыратқыш шешімдерінің кең ауқымы туралы көбірек білу үшін.
