Жоғары вольтты ажыратқыштар өнеркәсіптік жабдықты ақаулардан қалай қорғайды?

Өнеркәсіптік энергетикалық жүйелерде үлкен қозғалтқыштар, трансформаторлар, тарату құрылғылары және кабельдер сияқты жабдықтар үнемі электр ақауларына ұшырайды - қысқа тұйықталулар, жерге тұйықталулар және миллисекундтар ішінде апатты зақым келтіруі мүмкін шамадан тыс жүктемелер. АЖоғары вольтты ажыратқышақаулы токтардың құнды өндірістік активтерді жоюына жол бермейтін, ақаулы учаскелерді оқшаулайтын негізгі қорғаныс құрылғысы ретінде қызмет етеді. Қорғаныс механизмі анықтау, өшіру және доғаның сөну тізбегі арқылы жұмыс істейді. Ақаулық орын алған кезде қорғаныс релесі қалыптан тыс токты немесе кернеуді сезеді және жоғары вольтты ажыратқышқа өшіру сигналын жібереді. Содан кейін сөндіргіш 30-50 миллисекунд ішінде сөндіргіш ортамен (әдетте SF6 газымен, вакууммен немесе маймен) тез сөнетін доға сызып, контактілерін ашады. Бұл жылдам үзіліс жабдықтағы термиялық және механикалық кернеуді барынша азайтатын өткізу энергиясын (I²t) шектейді. Lugao Power Co.,Ltd-дегі біздің зауыт. өнеркәсіптік қолданбалар үшін 10 000-нан астам жоғары вольтты ажыратқыш қондырғыларын шығарды және біз ажыратқышты дұрыс таңдау және үйлестіру жабдықтың зақымдану шығындарын 70 пайызға дейін төмендететінін құжаттадық.

Бірақ қорғаныс тек ақауларды жою ғана емес - бұл басқа жүктемелерге әсер ететін кернеудің төмендеуін тудырмай және деструктивті коммутациялық асқын кернеулерді жасамай жасау. Қазіргі заманғы жоғары вольтты ажыратқыштар өтпелі асқын кернеулерді азайту үшін алдын ала кірістірілген резисторларды, жабу резисторларын және синхрондалған коммутация технологиясын қамтиды. Сондай-ақ олар әуе желісін қолдану үшін көп реттік қайта жабу мүмкіндігімен ерекшеленеді, дегенмен кабельдік желілері бар өнеркәсіптік зауыттар үшін тұрақты ақауды қайта қуаттандыруды болдырмау үшін әдетте бір реттік өшіру артықшылық береді. Сонымен қатар, сөндіргіш селективті өшіруге қол жеткізу үшін жоғары және төменгі қорғаныс құрылғыларымен (сақтандырғыштар, реле және басқа ажыратқыштар) үйлестіруі керек, яғни зауыттың қалған бөлігі жұмысын жалғастырып жатқанда, тек ақаулы бөлік оқшауланады. Бұл мақалада жоғары вольтты ажыратқыштарды қорғаудың егжей-тегжейлі принциптері, техникалық параметрлері және қолдану стратегиялары қарастырылады. Біз сондай-ақ далалық мысалдармен бөлісетін боламызLugao Power Co., Ltd.бұл біздің сөндіргіштеріміздің өнеркәсіптік тұтынушыларды негізгі өндіріс шығындарынан және жабдықты ауыстыру шығындарынан қалай құтқарғанын көрсетеді.

Мазмұны

• 1. Неліктен өнеркәсіптік жабдықты қорғау үшін жылдам ақаулық үзіліс маңызды?
• 2. Реле координациясы және ажыратқыштың уақыты жабдықтың зақымдалуын қалай азайтады?
• 3. Біздің жоғары вольтты ажыратқыштар сериясының негізгі техникалық сипаттамалары қандай?
• 4. Arc Quenching Media өнеркәсіптік активтерді қорғауда қалай салыстырады?
• Жиі қойылатын сұрақтар (ЖҚС)
• Қорытынды және пайдаланушы қорғау шешімін сұрау

Неліктен өнеркәсіптік жабдықты қорғау үшін жылдам ақаулық үзіліс маңызды?

Жоғары вольтты ажыратқыштың ақаулық токты үзу жылдамдығы оның өнеркәсіптік жабдыққа беретін қорғаныс деңгейіне тура пропорционал. Қысқа тұйықталу кезінде ақаулық тогы жабдықтың номиналды токынан 20-дан 50 есеге дейін жетуі мүмкін. Мысалы, 13,8 кВ кернеудегі 400 А номиналды токпен 10 МВА трансформатор 20 кА ақаулық тогы болуы мүмкін. Үзіліссіз бұл ток үлкен электромагниттік күштер мен джоуль қыздыруын тудырады, ол трансформатор орамдарын майыстырады, кабель оқшаулауын ерітеді және қозғалтқыш біліктерін сындырады. Жалпы зақым энергияның өту функциясы болып табылады, ол ақаулық токтың квадратына тазарту уақытына (I²t) көбейтіндісіне пропорционал. Ақаулықты 100 миллисекундтың орнына 40 миллисекундта жоятын жоғары вольтты ажыратқыш I²t энергиясын шамамен 60 пайызға азайтып, жабдықтың тұрақты зақымдану ықтималдығын күрт төмендетеді.

Жоғары вольтты ажыратқыш конструкцияларындағы жылдам үзілістің негізгі аспектілері:

• Ультра жылдам релелік зондтау:Біздің сөндіргіштер 5-10 миллисекунд ішінде ақауларды анықтайтын цифрлық қорғаныс релелерімен жұптастырылған, соның ішінде дәстүрлі асқын ток релелері өткізіп жіберетін жоғары кедергілі ақаулар. Бұл ерте анықтау сөндіргішке ақаулық токтың шыңдарына дейін ашуға көбірек уақыт береді.
• Жұмыс механизмінің жылдамдығы:Біздің жоғары вольтты ажыратқыш контактілерді 28-35 миллисекундта аша алатын серіппелі немесе гидравликалық механизмді пайдаланады. Жалпы тазалау уақыты (реле + ажыратқыш) көптеген ақау түрлері үшін 50 миллисекундтан аз.
• Доғаны сөндіру тиімділігі:Контактілерді ажыратқаннан кейін бірінші ток нөлінде доға сөнеді. 50 Гц жүйесі үшін бұл контакт бөлгеннен кейін 10 миллисекунд ішінде орын алады. Біздің SF6 пуферлік технология доғаның ағымдағы нөлден 5 миллисекунд ішінде салқындатылуын және деионизациялануын қамтамасыз етіп, қайта соғуды болдырмайды.
• Көп үзіліс конфигурациясы:Өте жоғары вольтты қолданбалар үшін (245 кВ-тан жоғары) жоғары вольтты сөндіргішті тізбектей екі немесе төрт сөндіргішті пайдаланады, ол қалпына келтіру кернеуін таратады және бір камераға диэлектрикті тезірек қалпына келтіруге мүмкіндік беру арқылы жалпы үзіліс уақытын азайтады.

Ақаулық токтардың жылу және механикалық әсерлері жақсы құжатталған. 100 миллисекундқа созылатын ақау мыс өткізгіштердің температурасын 200°C-қа көтеріп, металды жасытып, оның механикалық беріктігін төмендетеді. Трансформаторларда ақаулық кезіндегі электромагниттік күштер қалыпты жұмыс күшінен 100 есе асып кетуі мүмкін, бұл өзек қозғалысын және орамның деформациясын тудырады. Біздің зауыт 200-ден астам өнеркәсіптік ақаулар туралы есептерді талдап, тазалау уақыты 50 миллисекундтан төмен ажыратқыштар 80% жағдайда жөндеуге болатын зақымдарға әкелетінін анықтады, ал тазарту уақыты 100 миллисекундтан асатын ажыратқыштар жағдайлардың 65 пайызында жабдықтың жалпы жоғалуына әкелді. Сондықтан біз сенімділікке нұқсан келтірместен ең жылдам үзіліске қол жеткізу үшін әрбір жоғары вольтты ажыратқышты құрастырамыз. Бұған қоса, біздің сөндіргішті ақаулық кезінде оператордың сөндіргішті жабық ұстауына жол бермейтін, қорғаныс функциясын қайта анықтауға болмайтын механизмді қамтиды.

Қозғалтқышты қорғау үшін жылдам үзіліс әсіресе маңызды. Үлкен асинхронды қозғалтқыштар (1000 HP-ден жоғары) іске қосу кезінде номиналды токтың 6-8 есе кіріс токтарын тартады. Қозғалтқышты іске қосу кезінде ақаулық орын алса, біріктірілген іске қосу және ақаулық ток шамадан тыс болуы мүмкін. Біздің жоғары вольтты ажыратқыш реле параметрлері арқылы іске қосу тогы мен ақаулық тогын ажырата алады, бірақ ақау расталғаннан кейін ол қозғалтқыштың жылулық шегінен асып кетпес бұрын тізбекті өшіреді. Көптеген өнеркәсіптік зауыттар біздің жылдам әрекет ететін ажыратқыштарды орнату арқылы қозғалтқышты кері айналдырудан (20 000 доллардан 50 000 долларға дейін) аулақ болды. Қорытындылай келе, үзіліс жылдамдығы өнеркәсіптік жабдықты қорғаудың бірден-бір маңызды факторы болып табылады және біздің жоғары вольтты ажыратқыш өз класындағы ең жылдам тазалау уақытын қамтамасыз ету үшін жасалған.

Релелік үйлестіру және ажыратқыштың уақытын анықтау жабдықтың зақымдалуын қалай азайтады?

Егер қорғаныс жүйесі дұрыс үйлестірілмеген болса, жылдам үзілістің өзі жеткіліксіз. Өнеркәсіптік энергетикалық жүйелерде әртүрлі деңгейлерде бірнеше қорғаныс құрылғылары бар: фидер ажыратқыштары, шиналық қосқыштар, трансформаторлық ажыратқыштар және қозғалтқышты басқару орталықтары. Қозғалтқыш фидерінде ақаулық орын алса, фидердің Жоғары вольтты ажыратқышы алдымен өшіріліп, тек сол моторды оқшаулауы керек. Егер фидердің ажыратқышы істен шықса немесе тым баяу болса, жоғарғы ағынды сөндіргіш істен шығып, зауыттың бүкіл бөлігін өшіреді. Бұл селективті үйлестіру ретінде белгілі және біздің жоғары вольтты ажыратқыш уақыт-токты бағалау схемасымен үздіксіз жұмыс істеуге арналған. Lugao Power Co.,Ltd-дегі біздің зауыт. әрбір негізгі қондырғы үшін үйлестіру зерттеулерін қамтамасыз етеді, сөндіргіштің өшіру қисығы мен жұмыс уақытының төменгі ағындағы сақтандырғыштарға және жоғары ағынды ажыратқыштарға қатысты дұрыс орнатылғанын қамтамасыз етеді.

Жоғары вольтты ажыратқыштағы релелік үйлестірудің және уақыттың маңызды аспектілері:

• Кері уақыттағы асқын ток қорғанысы:Реле сөндіргішке зиянсыз шамадан тыс жүктемелерден өтуге мүмкіндік береді (мысалы, қозғалтқышты іске қосу), бірақ ақаулық тогы артқан сайын тезірек іске қосылады. 10 рет есептелген ақаулық тогы үшін ажыратқыш 0,5 секундта жойылады, бірақ 20 рет есептелген ақаулық үшін ол 0,12 секундта жойылады.
• Лездік қорғаныс элементі:Қатты ақаулар үшін (алдын ала орнатылған шекті мәннен жоғары, әдетте номиналды токтың 15 есе жоғары) реле жоғары вольтты ажыратқышты әдейі кідіріссіз іске қосады, тазалау уақытын 50 миллисекундтан төмен етеді. Бұл элемент іске қосу кезінде қолайсыздық тудырмау үшін мотор фидерлері үшін өшірілген.
• Аймақтық блоктау:Біздің сөндіргіштер байланысқа негізделген блоктау схемасын қолдайды, мұнда төмен ағынды ажыратқыш ақауларды жою кезінде жоғары ағынды ажыратқыштарға блоктау сигналын жібереді. Төменгі ағынды сөндіргіш ақаулықты белгіленген уақыт ішінде жойса, жоғары ағынды сөндіргіш дұрыс жүктемелерге қуатты сақтай отырып, өшірілмейді.
• Қайта жабу үйлестіру:Әуе желілері бар өнеркәсіптік кәсіпорындар үшін (мысалы, тау-кен орындары) біздің жоғары вольтты ажыратқышты автоматты түрде қайта жабу үшін конфигурациялауға болады. Ажыратқыш іске қосылады, 0,3 секунд күтеді, содан кейін ақаудың уақытша екенін тексеру үшін қайта жабылады. Егер ақау жойылмаса, ол жабылады. Бұл жабдықты қайталанатын кернеуден қорғай отырып, өтпелі ақаулар үшін тоқтау уақытын азайтады.

Жақсы үйлестірілген қорғаныс схемасы жабдықтың зақымдалуын азайтып қана қоймайды, сонымен қатар өндірістің тоқтап қалуын азайтады. Жақында біз қолдау көрсеткен цемент зауытында конвейер қозғалтқышының фидеріндегі ақауды жоғары вольтты автоматты ажыратқыш фидер 0,12 секундта жойды, ал жоғарғы ағынды сөндіргіш жабық күйінде қалды. Зауыт 30 минут ішінде (моторды жөндеу үшін) бір ғана конвейерді жоғалтты, ал қалған зауыт өндірісін жалғастырды. Үйлестіру болмаса, автобус сөндіргіші істен шығып, 120 000 доллар тұратын зауыттың 4 сағатта тоқтап қалуына әкеліп соқтырады. Біздің зауыт ақаулық токтарды модельдеу және селективтілікті тексеру үшін ETAP немесе SKM сияқты бағдарламалық жасақтаманы пайдалана отырып, жоғары вольтты ажыратқышты жабдықтау бөлігі ретінде егжей-тегжейлі үйлестіруді қамтамасыз етеді.

Уақытты анықтаудың тағы бір маңызды факторы - әртүрлі жұмыс жағдайларында сөндіргішті ашу және жабу уақыттары. Біздің жоғары вольтты ажыратқыш номиналды кернеуде және номиналды қысқа тұйықталу токында оның жалпы тазарту уақыты (соның ішінде релелік сезіну, механизм жұмысы және доғаның өшуі) кепілдік берілген терезеде қалатынын тексеру үшін сыналады. Сондай-ақ, біз генераторларға немесе үлкен трансформаторларға жақын өндірістік ақауларда жиі кездесетін тұрақты ток ығысуымен сөндіргіштің асимметриялық токтарды үзу қабілетін тексереміз. Тұрақты ток құрамдас бөлігі доға уақытын арттыра отырып, токтың нөлдік қиылысуын кешіктіре алады. Біздің сөндіргіштің пуферлік конструкциясы тіпті ұзартылған доға кезінде де жеткілікті газ қысымын сақтайды, бұл ақаулықтың тұрақты токтың ауытқуына қарамастан жойылуын қамтамасыз етеді. Бұл беріктік біздің жоғары вольтты ажыратқыштарымызға болат диірмендерінде, қағаз зауыттарында және басқа да ауыр өнеркәсіп салаларында сенім артудың негізгі себебі болып табылады.

Біздің жоғары вольтты ажыратқыштар сериясының негізгі техникалық сипаттамалары қандай?

Lugao Power Co., Ltd. өнеркәсіптік қорғаныс үшін 12 кВ-тан 245 кВ-қа дейінгі тарату кернеулерін қамтитын жоғары вольтты ажыратқыштардың үш негізгі сериясын шығарады. Әрбір серия әртүрлі өнеркәсіптік қолданбаларға сәйкес келетін арнайы ақауларды тоқтату мүмкіндіктерімен, жұмыс механизмдерімен және доғаны сөндіру құралдарымен жасалған. Төмендегі кестеде болат, тау-кен және химиялық зауыттардағы ең жиі көрсетілген үлгілеріміздің егжей-тегжейлі параметрлері берілген. Барлық мәндер IEC 62271-100 және ANSI C37.06 стандарттарына сәйкес тәуелсіз сынақ зертханаларымен сертификатталған.

Осы негізгі сипаттамалардан басқа, біздің зауыт өнеркәсіптік қолданбалар үшін кең теңшеуді ұсынады. Мысалы, біз моторлы сөндіргіштерді қозғалтқыштың термиялық зақымдану қисықтарына сәйкес келетін арнайы қозғалыс қисықтарымен қамтамасыз ете аламыз. Біз сондай-ақ ықшам орналасуда жоғары вольтты ажыратқышты, айырғыштарды және жерге қосқыштарды қамтитын жабық тарату құрылғыларының жинақтарын (GIS немесе AIS) ұсынамыз. Тау-кен өнеркәсібі немесе теңіз платформалары сияқты қатал орталар үшін біз коррозияға қарсы қорғанысы, IP54 корпусы және конденсацияға қарсы жылытқыштары бар тропикалық нұсқаларды жеткіземіз. Біздің барлық жоғары вольтты ажыратқыш қондырғыларымыз контактілердің тозуын, газ қысымын (SF6 үлгілері үшін) және жұмыс механизмінің күйін қашықтан бақылауға мүмкіндік беретін зауыт SCADA жүйелерімен біріктіруге болатын диагностикалық портты қамтиды.

Сенімділік қатаң типті тестілеу арқылы расталады. Біздің 145 кВ жоғары вольтты сөндіргішті контактілерді ауыстырмай, қысқа тұйықталу тоғының номиналды үзілістерін 20 есе орындады, бұл доға камерасының дизайнының беріктігін көрсетеді. Біздің 12 кВ сериямыздағы вакуумдық сөндіргіштер толық жүктеме кезінде 15 000 операцияға есептелген және біз оларға 20 жыл қалыпты қызмет көрсетуге кепілдік береміз. SF6 қоршаған ортаға әсеріне алаңдайтын тұтынушылар үшін 36 кВ сериямыз ұқсас үзіліс өнімділігі бар құрғақ ауа баламасын ұсынады. Lugao сонымен қатар біз жеткізетін әрбір жоғары вольтты ажыратқыш үшін қорғанысты үйлестіруді кешенді зерттеуді қамтамасыз етеді, сөйтіп ажыратқыш параметрлері зауыттың қорғау философиясына сәйкес келуін қамтамасыз етеді. Біз барлық үлгілерге арналған қосалқы бөлшектердің жаһандық қорын сақтаймыз, көптеген бөлшектер 48 сағаттық жеткізілімге қол жетімді, бұл күтпеген сәтсіздік жағдайында тоқтап қалу уақытын азайтады.

Arc Quenching Media өнеркәсіптік активтерді қорғауда қалай салыстырады?

Доғаны сөндіру ортасын таңдау — вакуум, SF6 немесе май — жоғары вольтты ажыратқыштың өнеркәсіптік жабдықты қаншалықты тиімді қорғайтынына айтарлықтай әсер етеді. Әрбір ортада үзіліс жылдамдығына, техникалық қызмет көрсету талаптарына және қоршаған ортаға бейімделуге әсер ететін ерекше сипаттамалары бар. Lugao Power Co., Ltd. барлық үш тасымалдағышы бар ажыратқыштар шығарады, бірақ біз кернеу деңгейіне, ақаулық жұмысына және зауыттың орналасуына негізделген әртүрлі түрлерін ұсынамыз. Вакуумдық сөндіргіштер 12 кВ-тан 40,5 кВ-қа дейінгі қолданбалар үшін басым болады, себебі техникалық қызмет көрсетудің төмендігі және қозғалтқыштың іске қосу токтарының тамаша үзілуі. SF6 жоғары диэлектрлік беріктігі мен үлкен ақаулық токтарды үзу мүмкіндігіне байланысты 72,5 кВ және одан жоғары кернеулерге артықшылық береді. Өрт қаупі мен техникалық қызмет көрсету қарқындылығына байланысты жаңа қондырғылар үшін май ажыратқыштар негізінен ескірген, бірақ біз әлі де бар мұнай зауыттары үшін қайта толтыру жинақтарын береміз.

Біздің жоғары вольтты сөндіргіш ұсыныстарымыздағы доға сөндіргіш құралдарды егжей-тегжейлі салыстыру:

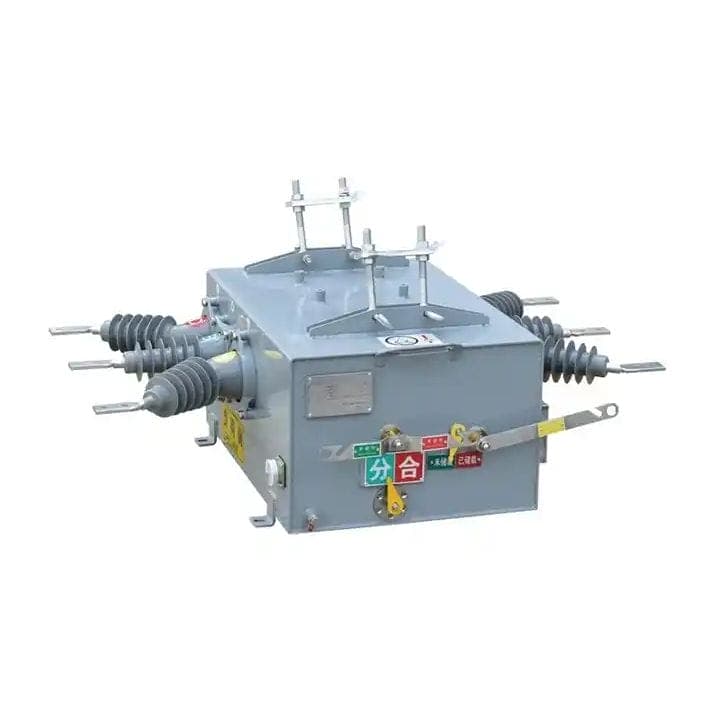

• Вакуумдық ажыратқыштар (12 кВ-тан 40,5 кВ-қа дейін):Доға жабық керамикалық конвертте металл бу плазмасында жанады. Ағымдағы нөл кезінде металл буы контактілер мен қалқандарда конденсацияланып, диэлектрлік беріктігін 10 микросекундта қалпына келтіреді. Бұл шаңсорғыштарды өте жылдам (жалпы тазалау уақыты 45 мс кем) және жиі жұмыс істеу үшін өте сенімді етеді. Олар газды өңдеуді қажет етпейді және минималды техникалық қызмет көрсетуге ие — әрбір 5000 операция сайын контактілі тозуды бақылау ғана. Біздің зауыт ішкі тарату құрылғыларына, қозғалтқышты басқару орталықтарына және конденсаторлар банктеріне вакуумды жоғары вольтты ажыратқышты ұсынады.
• SF6 ажыратқыштары (36 кВ-тан 800 кВ-қа дейін):Доға бос электрондарды ұстап, доға жолын деионизациялайтын қысылған SF6 газ ағынымен салқындатылады. SF6 сөндіргіштері вакуумдық сөндіргіштерге қарағанда әлдеқайда жоғары ақаулық токтарды (80 кА дейін) үзуі мүмкін және қоршаған ортаның температурасына сезімталдығы төмен. Дегенмен, олар үнемі газ қысымын тексеруді және ылғалды талдауды қажет етеді. Біздің SF6 жоғары вольтты ажыратқышта қашықтан дабылы бар тығыздық мониторы бар және біз техникалық қызмет көрсету үшін газ тасымалдау арбаларын береміз. Сыртқы қосалқы станциялар мен ақаулық деңгейі жоғары (40 кА-дан жоғары) ірі өнеркәсіптік қондырғылар үшін SF6 таңдаулы болып табылады.
• Май ажыратқыштар (бұрынғы, 245 кВ дейін):Доға мұнайды ыдыратып, доғаны суытатын және сөндіретін сутегі газын тудырады. Май ажыратқыштар көлемді, майды үнемі сүзгілеуді қажет етеді және өрт қаупін тудырады. Біз жаңа май сөндіргіштерді шығармаймыз, бірақ біз май сөндіргіштерді SF6 немесе вакуумды жоғары вольтты ажыратқыш қондырғыларымен ауыстыру үшін жөндеу қызметін ұсынамыз, бұл техникалық қызмет көрсету шығындарын 60 пайызға азайтады және қауіпсіздікті арттырады.

Практикалық айырмашылықты көрсету үшін 33 кВ шина және 40 кА ақаулық деңгейі бар болат диірменін қарастырайық. 36 кВ-дағы вакуумдық жоғары вольтты ажыратқыш күрделілікті арттыра отырып, сериялы бірнеше үзгіштерді пайдалануы керек еді. Біздің SF6 36 кВ сөндіргішіміз бір сөндіргіші бар жалпы тазалау уақыты 48 мс болатын 40 кА-ны сенімді түрде тазартады. Сондай-ақ, SF6 ажыратқышы көп бөтелкедегі вакуумдық ерітіндімен (5 000 операция) салыстырғанда жоғары механикалық төзімділікке ие (10 000 операция). Екінші жағынан, 13,8 кВ тарату жүйесі және көптеген мотор фидерлері бар цемент зауыты үшін біздің вакуумды жоғары вольтты ажыратқыш мотор ақауларынан тамаша қорғайды және газбен жұмыс істеуді қажет етпейді, бұл зауыт электриктеріне техникалық қызмет көрсетуді жеңілдетеді.

Біздің зауыт ақауларды зерттеуге және зауыт орналасуына негізделген ортаны таңдау бойынша тегін кеңес береді. Біз сондай-ақ жоғары вольтты ажыратқыштың әрбір түріне арнайы техникалық қызмет көрсету процедуралары бойынша оқытуды ұсынамыз. Қолданыстағы зауыттар үшін біз мұнай немесе ескі вакуумдық технологиядан заманауи SF6 немесе вакуумдық конструкцияларға жаңарту қорғанысты жақсарта ма және тоқтап қалу уақытын қысқарта ма, соны анықтау үшін тәуекелді бағалауды орындай аламыз. Lugao Power Co., Ltd. 300-ден астам өнеркәсіптік қосалқы станцияларды сәтті қайта жабдықтады және тұтынушыларымыз жоғары вольтты ажыратқышты жаңартқаннан кейін қорғаныс сенімділігінің жақсарғаны және техникалық қызмет көрсету шығындарының төмендеуі туралы дәйекті түрде хабарлайды.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Жоғары вольтты сөндіргіш өнеркәсіптік жабдықты қысқа тұйықталу ақауынан қаншалықты жылдам қорғай алады?

Жауап: Қорғаныстың жалпы уақыты релелік сезіну уақытының, ажыратқыш механизмінің уақытының және доғаның үзілу уақытының қосындысы болып табылады. Біздің жоғары вольтты ажыратқыш цифрлық релемен жұптастырылған, ақау пайда болғаннан бастап соңғы үзіліске дейін 45-55 миллисекунд ішінде ақаулықты жоя алады. Бұл өту энергиясын (I²t) трансформаторлардағы орам деформациясын және қозғалтқыштардағы ротор жолағын зақымдануды болдырмайтын деңгейге дейін шектеу үшін жеткілікті жылдам. Мысалы, ақаулық тогы 25 кА болатын 13,8 кВ қозғалтқыш 50 мс-те тазартылған жағдайда тек 28 МДж энергияны сезінеді, ал 250 мс-те тазартылған 140 МДж энергиямен салыстырғанда. Бұл айырмашылық жөндеуге болатын зақым мен жабдықты толық ауыстыру арасындағы сызық болып табылады.

2-сұрақ: Жоғары вольтты ажыратқыш жабдықты дұрыс қорғай алмағанының белгілері қандай?

Жауап: Жалпы белгілерге мыналар жатады: жиі кедергі келтіретін өшіру (дұрыс емес реле параметрлерін немесе тозған контактілерді көрсетеді); сөндіргіштің корпусындағы көрінетін көміртегі шөгінділері (ауа немесе май сөндіргіштер үшін); SF6 газының қысымы дабылдың белгіленген мәнінен төмен (SF6 ажыратқыштары үшін); және жұмыс кезінде шамадан тыс діріл немесе шу. Ең бастысы, ажыратқыш жұмыс істеп тұрғанына қарамастан жабдықтың істен шығуы (жанған кабельдер, жарылған трансформатор сақтандырғыштары немесе зақымдалған мотор орамдары) болса, қорғаныс үйлестіру жеткіліксіз болуы мүмкін. Біздің зауыт қорғаныс аудиті қызметін ұсынады: олқылықтарды анықтау үшін реле параметрлерін, ажыратқыш уақытын және ақаулық деңгейлерін қарастырамыз. Ақаулық кезінде жобаланғандай жұмыс істейтініне көз жеткізу үшін жоғары вольтты ажыратқышты жыл сайынғы сынақтан өткізуді ұсынамыз, оның ішінде уақыт сынағы, контактіге қарсылық өлшемдері және диэлектрлік сынақтар.

3-сұрақ: Жоғары вольтты сөндіргіш шамадан тыс жүктемеден де, қысқа тұйықталудан да қорғай алады ма?

Жауап: Иә, оның қос қорғаныс элементтері арқылы. Кері уақыт шамадан тыс ток элементі тұрақты шамадан тыс жүктемелерден қорғайды (мысалы, номиналды токтың 110 пайызында жұмыс істейтін қозғалтқыш), зиянсыз шамадан тыс жүктемелерге мүмкіндік беру үшін уақыт кідірісінен кейін өшіру. Лездік элемент қысқа тұйықталудан, кідіріссіз өшіруден қорғайды. Біздің жоғары вольтты ажыратқыш екі элементті де дербес орнатуға мүмкіндік беретін өшіру блогымен жабдықталған. Қозғалтқыш фидерлері үшін кері уақыт қисығы қозғалтқыштың жылулық шегімен үйлестіріледі, ал лездік элемент қолайсыздықты болдырмау үшін іске қосу тоғының үстіне орнатылады. Трансформатордың қоректендіргіштері үшін кері уақыт қисығы трансформатордың шамадан тыс қозу және термиялық зақымдану қисықтарымен үйлестіріледі.

4-сұрақ: Жоғары вольтты сөндіргіштің жұмыс механизмі оның қорғаныс өнімділігіне қалай әсер етеді?

Жауап: Жұмыс механизмі контактіні ашу жылдамдығы мен сенімділігін анықтайды. Біздің серіппелі механизміміз (36 кВ-қа дейін) контактілерді 28 мс-те аша алады, ал гидравликалық механизміміз (145 кВ және одан жоғары) 32 мс-те ашылады. Жылдамырақ ашу доға уақытын және жалпы тазарту уақытын қысқартады. Ең бастысы, механизм қосалқы қуат көзі істен шыққан жағдайда да ашуға қабілетті болуы керек. Біздің серіппелі механизм энергияны механикалық түрде сақтайды, сондықтан ол сыртқы қуатсыз жұмыс істей алады. Гидравликалық механизм энергияны сақтайтын аккумуляторды пайдаланады. Механизмнің зарядталуы мен ашылу уақытын жыл сайын сынап тұруды ұсынамыз, себебі тозу сөндіргіштің қызмет ету мерзімі ішінде ашылу уақытын ұзартуы мүмкін. Lugao Power Co., Ltd. ашылу уақытын зауыттық сипаттамаларға дейін қалпына келтіретін механизмді жаңарту қызметін ұсынады.

5-сұрақ: Lugao Power Co.,Ltd қандай қолдау көрсетеді? Біздің жоғары вольтты ажыратқыштың өнеркәсіптік жабдықты дұрыс қорғайтынына көз жеткізуді ұсынасыз ба?

Жауап: Біз үздіксіз қолдау көрсетеміз: жүйе деректерін пайдалана отырып, қорғауды үйлестіруді тегін зерттеу; орнында орнатуды қадағалау және іске қосу; техникалық қызмет көрсету персоналын реле орнату, уақытты тексеру және SF6 өңдеу (егер бар болса) бойынша оқыту; және тәулік бойы жұмыс істейтін техникалық сенім телефоны. Біз сондай-ақ сөндіргіштің диагностикалық деректеріне қашықтан қол жеткізетін (қосымша байланыс модулі арқылы) және контакт тозуы, жұмыс уақыты үрдісі және газ қысымы туралы мерзімді есептерді жіберетін жағдайды бақылау қызметін ұсынамыз. Ақаулық болған жағдайда, қорғаныстың дұрыс жұмыс істегенін немесе түзету қажет екенін анықтау үшін ажыратқыштың оқиғалар журналын талдай аламыз. Біздің зауытта жоғары вольтты ажыратқыштардың барлық үлгілері үшін толық қосалқы бөлшектер тізімдемесі бар, бұл кез келген ауыстырылатын бөлікті бүкіл әлем бойынша 48 сағат ішінде жөнелтуге мүмкіндік береді. Lugao Power Co.,Ltd компаниясымен сіз тек ажыратқышты ғана емес, толық қорғаныс серіктестігін аласыз.

Қорытынды: Өнеркәсіптік активтеріңізді Lugao Power жоғары вольтты ажыратқыштармен қорғаңыз

Өнеркәсіптік құрал-жабдықтар үлкен капитал салымын білдіреді және оны электр ақауларынан қорғау жұмыс үздіксіздігі мен табыстылығы үшін өте маңызды. Жоғары вольтты ажыратқыштар ақауларды жылдам анықтау, механизмнің жылдам жұмысы және доғаны тиімді сөндіру арқылы қысқа тұйықталулар мен шамадан тыс жүктемелердің жойғыш энергиясын шектейді. Біз егжей-тегжейлі айтқанымыздай, үзіліс жылдамдығы, релелік үйлестіру және доға сөндіргіш медианы таңдау жабдықтың зақымдалуын азайтуда маңызды рөл атқарады. Lugao Power Co.,Ltd-дегі біздің зауыт. жоғары вольтты ажыратқыштардың жан-жақты ауқымын әзірледі — қозғалтқыш фидерлері үшін 12 кВ вакуум түрлерінен бастап негізгі қосалқы станциялар үшін 145 кВ SF6 қондырғыларына дейін — әрқайсысы сіздің нақты өнеркәсіптік қолдануыңыз үшін қорғаныстың ең жоғары деңгейін қамтамасыз етуге арналған.

Жабдықтың осалдығын кездейсоқ қалдырмаңыз.Lugao Power Co.,Ltd компаниясына хабарласыңыз. бүгінқорғауды тегін бағалау үшін. Бір сызықты диаграмманы, ақаулық ток деңгейлерін және жабдық түрлерін көрсетіңіз, сонда біздің қорғау инженерлері ұсынылған ажыратқыш үлгілері, реле параметрлері және үйлестіру схемалары бар теңшелген есеп береді. Біздің барлық жоғары вольтты ажыратқыш өнімдеріміз 3 жылдық кепілдікпен, жергілікті жерде оқытумен және тәулік бойы техникалық қолдау көрсету тобымен келеді.Қазір Lugao Power Co.,Ltd компаниясынан тегін қорғау аудитін сұраңыз. және сіздің өнеркәсіптік активтеріңіз қол жетімді ең жақсы жоғары вольтты ажыратқыш технологиясымен қорғалғанына көз жеткізіңіз. Қорғауға инвестиция салыңыз, жан тыныштығына инвестициялаңыз.
