Кернеу көрсеткіштері сақинаның негізгі құрылғысының өнімділігіне қалай әсер етеді?

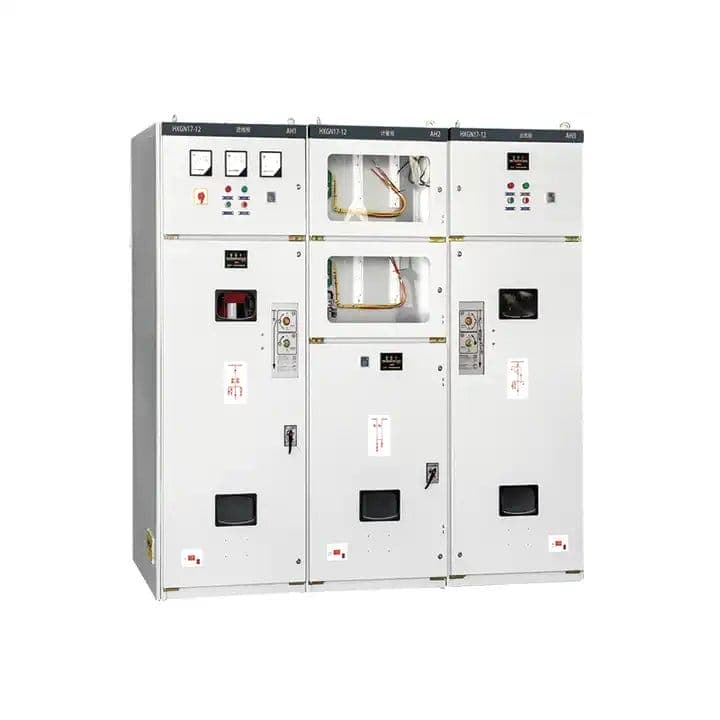

Кернеу көрсеткіштері тек зауыттық тақтадағы сипаттама ғана емес; олар ірге тасы болып табыладыСақинаның негізгі бөлігі(RMU) өнімділігі, қауіпсіздігі және ұзақ мерзімділігі. Орташа кернеуді тарату желілерінде (әдетте 6 кВ-тан 40,5 кВ-қа дейін) сәйкес емес кернеу рейтингі бар RMU таңдау оқшаулаудың апатты бұзылуына, шамадан тыс ішінара разрядқа және жұмыс тұрақсыздығына әкеледі. Lugao Power Co.,Ltd.-да біздің зауыт шиналар мен вакуумдық сөндіргіштерге дейінгі әрбір құрамдас бөліктің оңтайлы электр кернеуі терезесінде жұмыс істеуін қамтамасыз ететін желілік кернеу профиліне дәл сәйкес келетін Ring Main Unit шешімдерін әзірледі. Бұл мақалада неліктен кернеу көрсеткіштері диэлектриктің беріктігін, жүктеменің үзілу сыйымдылығын және ақауларға төзімділігін белгілейтінін түсіндіреді.

Коммуналдық менеджерлер мен өнеркәсіптік нысан инженерлері үшін жүйенің номиналды кернеуі мен RMU төзімділік мүмкіндіктері арасындағы байланысты түсіну қымбат тұратын тоқтап қалудың алдын алады. 24 кВ жүйесінде қолданылатын 12 кВ-қа арналған сақиналық негізгі блок екі еселенген электр өрісінің кернеуін бастан кешіреді, оқшаулаудың қартаюын тездетеді және фазадан фазаға доғаның пайда болу қаупін арттырады. Керісінше, төмен кернеулі желі үшін RMU-ны шамадан тыс белгілеу күрделі шығындарды ысырап етеді. Lugao Power Co.,Ltd-дегі біздің зауыт. IEC 62271-200 және GB/T 3906 стандарттарына сәйкес келетін тексерілген кернеу көрсеткіштерімен теңшелетін RMU құрастырады. Бұл жан-жақты нұсқаулық кернеу көрсеткіштерінің әрбір өнімділік параметріне қалай әсер ететінін көрсетеді, бұл біздің ішкі сынақ деректері мен далалық тәжірибе арқылы қолдау көрсетеді.

Каталог

Неліктен кернеу көрсеткіші сақинаның негізгі блогындағы диэлектрлік беріктік пен оқшаулау координациясын анықтайды

Кез келген сақиналы негізгі блоктың диэлектрлік өнімділігі оның номиналды кернеу деңгейіне түбегейлі байланысты. Кернеу көрсеткіші электрлік саңылауларға, сырғымалы қашықтыққа және оқшаулағыш ортаның түріне (SF6, қатты эпоксидті немесе құрғақ ауа) әсер етеді. Lugao Power Co.,Ltd компаниясының сақиналы негізгі блогы үшін біздің зауыт жүйенің максималды жұмыс кернеуіне тікелей сәйкес келетін белгілі қуат жиілігі төзімді кернеуі және найзағай импульсіне төзімді кернеуі бар әрбір RMU жобалайды. Төменде кернеу көрсеткіштері оқшаулау шектерін қалай белгілейтіні туралы егжей-тегжейлі сипатталған.

• Негізгі оқшаулау деңгейі (BIL):12кВ RMU үшін стандартты найзағай импульсіне төзімділік кернеуі 75кВ шыңы болып табылады. 24кВ қондырғы үшін BIL 125кВ дейін көтеріледі. Бұл 66% ұлғаю үлкенірек фазалар аралығын және берік оқшаулау кедергілерін талап етеді.
• Жартылай разрядтың басталу кернеуі (PDIV):Жоғары кернеу рейтингтері ішінара разряд қаупін экспоненциалды түрде арттырады. Біздің зауыт PDIV мәні 10pC-ден төмен болуын қамтамасыз ету үшін әрбір сақиналық негізгі құрылғыны 1,5x номиналды кернеуде сынайды. 36 кВ-та PD басқару үш қабатты эпоксидті құюды қажет етеді.
• Тазарту және сүзу:IEC 62271-1 стандарты 12 кВ үшін 60 мм, ал 24 кВ үшін 120 мм ең аз саңылауларды бекітеді. Біздің сақинаның негізгі құрылғысының конструкциялары стандарттардан асып, қажетті саңылауларды азайту үшін оңтайландырылған вакуумды құюды қамтиды.
• SF6 қысымға тәуелділігі:Газ оқшауланған RMU үшін жоғары кернеу көрсеткіштері диэлектрлік қаттылықты сақтау үшін SF6 газ тығыздығын арттыруды қажет етеді (12кВ үшін 0,25 МПа және 40,5 кВ үшін 0,45 МПа). Lugao Power Co., Ltd. ағып кетпейтін дәнекерленген тот баспайтын болаттан жасалған резервуарларды пайдаланады.

Біздің зауыт 500+ RMU қондырғыларынан сынақ нәтижелерін құрастырды. Келесі кестеде кернеу номиналы мен негізгі оқшаулау параметрлері арасындағы тікелей корреляция көрсетілгенLugao Power Co., Ltd.Сақина негізгі блок сериясы.

Кернеудің дұрыс рейтингін таңдау міндетті емес. Сақинаның негізгі блогы жобалық кернеуден жоғары жұмыс істегенде, электрлік ағаштар екі жыл ішінде басталады. Біздің зауыт әрқашан желінің максималды жұмыс кернеуіне тең немесе одан 10% жоғары номиналды кернеуі бар RMU көрсетуді ұсынады. Lugao Power Co., Ltd. 6кВ-тан 40,5кВ-қа дейін теңшелген RMU ұсынады, олардың әрқайсысы біздің сертификатталған жоғары вольтты зертханада диэлектрлік типті сынақтар арқылы расталады.

Кернеу көрсеткіштері жүктеменің үзілісін ауыстыруға және қысқа тұйықталу сыйымдылығына қалай тікелей әсер етеді

Сақинаның негізгі блогының жүктемені ажырату өнімділігі мен қысқа тұйықталу қабілеті статикалық емес; олар номиналды кернеумен масштабталады. Берілген физикалық контакт дизайны үшін кернеу номиналдылығын арттыру коммутация операциялары кезінде доғаның энергиясын арттырады. Біздің зауыт инженерлері Lugao Power Co.,Ltd. кернеу мен токты бір мезгілде қарастыратын контакт геометриялары бар сақинаның негізгі құрылғысын жобалаңыз. Міне, кернеу рейтингі динамикалық өнімділікке қалай әсер етеді.

• Доғаның сөну мүмкіндігі:12 кВ-та жүктемені ажырату қосқышы мм-ге шамамен 250 В доғаны сөндіруі керек. 24 кВ-та доғаның кернеуі екі есе артады, бұл контактілерді бөлу жылдамдығының жоғарылауын және доғаның жақсартылған құбырларын қажет етеді. Біздің RMU 40,5 кВ-қа дейінгі тұрақты өнімділік үшін осьтік магнит өрісінің вакуумдық сөндіргіштерін пайдаланады.
• Сыйымдылық (ең жоғары ток):IEC стандарттары сақиналы негізгі құрылғының қысқа тұйықталу тоғының номиналды токынан 2,5 есеге дейінгі токтарға төтеп беруін талап етеді. Дегенмен, жоғары жүйе кернеулері контакті қысымын арттырмайынша, рұқсат етілген токты азайтады. Lugao Power Co., Ltd. 40,5кВ/1250А рейтингінде де төмен жанасу кедергісін сақтайтын күміс-вольфрам контактілерін пайдаланады.
• Ауыстырмалы асқын кернеулер:Индуктивті немесе сыйымдылық жүктемелерін ауыстырған кезде жоғары кернеулі RMU-лар аса күшті қайта тұтану асқын кернеулерін тудырады. Біздің зауыт 24 кВ-тан жоғары желілер үшін сақиналы негізгі блокты RC сөндіргіштермен немесе кернеуді сөндіргіштермен жабдықтайды.
• Байланыс эрозиясының жылдамдығы:Жүктемені үзу операцияларының бірдей саны үшін 36кВ RMU контактілерді дұрыс жобаланбаған болса, 12кВ қондырғыға қарағанда 40% тезірек бұзады. Біздің зауыт эрозияны азайту үшін CuCr50 контактілі материалды пайдаланады, электрлік қызмет мерзімін 10 000 операцияға дейін ұзартады.

Төменде біздің Lugao Power Co.,Ltd. Ring Main Unit сериясы IEC 62271-100 талаптарына сәйкес немесе одан асатын кернеу көрсеткіштері бойынша өнімділікті сақтайды.

Біздің зауыт сақинаның негізгі құрылғысының отбасында 2000-нан астам жүктеме сынағын өткізді. Деректер оңтайландырылған контакт дизайнымен 40,5 кВ RMU 12 кВ қондырғы сияқты коммутация сенімділігіне қол жеткізе алатынын растайды. Lugao Power Co., Ltd. әрбір кернеу номиналы үшін кепілдендірілген қысқа тұйықталу және ажырату мүмкіндіктерін қамтамасыз етеді. Жел электр станциялары немесе деректер орталықтары сияқты маңызды қолданбалар үшін біздің зауыт өтпелі асқын кернеулерді орналастыру үшін номиналды желі кернеуінен 15% жоғары қауіпсіздік шегін қамтитын кернеу рейтингісі бар RMU таңдауды ұсынады.

Кернеу көрсеткіштерінің сәйкессіздігі орын алған кезде не болады – сақинаның негізгі блогындағы өрістің істен шығу режимдері

Біздің зауыттың қызмет көрсету тобының далалық дәлелдері кернеу рейтингінің сәйкес келмеуі дұрыс орнатылмағаннан кейін негізгі сақинаның істен шығуының екінші жиі кездесетін себебі екенін көрсетеді. 12кВ-қа есептелген RMU 24кВ жүйеге қосылғанда, оның салдары болжамды сәтсіздікке байланысты. Бұл ақаулық режимдерін түсіну инженерлерге басынан бастап дұрыс көрсетуге көмектеседі. Lugao Power Co., Ltd. дүние жүзінде 150-ден астам сәйкессіздік жағдайларын құжаттады.

• Диэлектриктердің бұзылуы (жерге фазадан):Электр өрісінің кернеуі екі есе артып, оқшаулаудың диэлектрлік беріктігінен асып түседі. 6-12 ай ішінде эпоксидті изоляторларда көміртекті қадағалау пайда болады. Біздің зауыт RMU втулкасының жарқырауының куәсі болды, нәтижесінде тарату құрылғылары толығымен ауыстырылды.
• Ішкі доға ақауы:Артық кернеу газ бөлімшелерінің ішіндегі қалдық ауаның иондануын тудырады. Тіпті SF6 оқшауланған RMUs, егер номиналды кернеу 30% асып кетсе, диэлектрлік қабілетін жоғалтады. Біздің зауыттың сот-медициналық сараптамасы сәйкес келмейтін қондырғылардағы доғаның ақауларынан балқыған мыс шашырандыларын анықтады.
• VT/PTs ерте қартаюы:Төменгі рейтингтерге арналған кернеу трансформаторлары шамадан тыс қоздыру тогы мен қызып кетуді тарта отырып, магнитті қанықтырады. Бұл екінші реттік оқшаулаудың бұзылуына әкеледі. Бір жағдайда 12кВ RMU PT 20кВ жүйеде 8 айдан кейін жарылды.
• Вакуумдық сөндіргіш қалқанының зақымдануы:Жоғары кернеу градиенттері бу қалқанындағы иондық бомбалауды жеделдетіп, вакуумның тұтастығын азайтады. Біздің зауыт 24 кВ кернеуінде қолданылатын 12 кВ ажыратқыш номиналды 30 000 орнына 2000 операция ішінде вакуумды жоғалтқанын анықтады.
• Басқару тізбегінің мәселелері:Сыйымдылықты бөлгіштер мен электронды кернеу сенсорлары қорғаныс релесі үшін дұрыс емес сигналдар шығарады, бұл кедергі тудыруға немесе өшіруге әкеледі. Lugao Power Co., Ltd. кернеу датчиктерін RMU рейтингіне дәл сәйкестендіруге кеңес береді.

Тәуекелдің мөлшерін анықтау үшін біздің зауыт 1,2x, 1,5x және 2,0x номиналды кернеуде сақинаның негізгі құрылғысының үлгілеріне жылдам қартаю сынақтарын жасады. Нәтижелер төменде жинақталған.

Біздің зауыт сақинаның негізгі бөлігін таңдамас бұрын қалыпты және күтпеген жағдайларда жүйенің максималды кернеуін тексеруді ұсынады. Lugao жергілікті жерде кернеу аудитін ұсынады және кернеудің көтерілуіне бейім желілер үшін жақсартылған оқшаулаумен RMU-ды қамтамасыз ете алады. Тек зауыттық тақтадағы кернеуге сенбеңіз; әрқашан өндірушіден диэлектрлік сынақ есептерін сұраңыз.

Желі үшін дұрыс сақинаның негізгі блоктың кернеу рейтингін қалай таңдауға болады

Сақинаның негізгі блогы үшін оңтайлы кернеу рейтингін таңдау тордың номиналды кернеуін, максималды үздіксіз жұмыс кернеуін, өтпелі асқын кернеу деңгейлерін және биіктікті талдауды қажет етеді. Лугаодағы біздің зауыт RMU 30+ жыл бойы жұмыс істейтінін қамтамасыз ететін жүйелі іріктеу процесін әзірледі. Төменде біз энергетикалық жүйе инженерлері қолданатын қадамдық әдістемені сипаттаймыз.

• 1-қадам: жүйенің ең жоғары кернеуін (Um) анықтаңыз.10кВ номиналды жүйе үшін Um әдетте 12кВ болады. 20кВ номиналды үшін Um 24кВ құрайды. RMU үшін негізгі кернеу рейтингі ретінде әрқашан Um пайдаланыңыз.
• 2-қадам: Биіктіктің төмендеуін есепке алу.1000 м-ден жоғары ауа оқшаулау әлсірейді. 1000 м-ден жоғары әрбір 100 м үшін кернеудің номиналды мүмкіндігін 1%-ға азайтыңыз. Біздің зауыт 4000 метрге дейінгі биіктікте түзетілген RMU ұсынады.
• 3-қадам: найзағайдың шамадан тыс кернеуінің ауырлығын бағалаңыз.Изокерауник деңгейі жоғары аймақтар (>30 найзағайлы күн/жылына) жоғары BIL бар RMU қажет етеді. Lugao Power Co., Ltd. сыртқы разрядтағыштармен күшейтілген оқшаулауды ұсынады.
• 4-қадам: Болашақ желі жаңартуларын қарастырыңыз.Егер тарату желісін 10 жыл ішінде 12 кВ-тан 24 кВ-қа дейін жаңарту мүмкін болса, біздің зауыт 24 кВ RMU сатып алуды ұсынады, бірақ оны бастапқыда 12 кВ-та жұмыс істейді. Бұл болашақ инвестицияны дәлелдейді.
• 5-қадам: Қысқа тұйықталу деңгейінің үйлесімділігін тексеріңіз.Жоғары кернеулі RMU әдетте бірдей физикалық өлшем үшін қысқа тұйықталу тоғының төмен көрсеткіштеріне ие. RMU номиналды қысқа уақытқа төзімді ток (1с) жүйенің ақаулық деңгейінен асып түсетінін тексеріңіз.

Біздің зауыт сақинаның негізгі құрылғысының өнім желісі үшін стандартты кернеу матрицасын шығарады. Жылдам таңдау үшін төмендегі кестені қараңыз.

Біздің зауытта кез келген сақинаның негізгі құрылғысы үшін кернеу рейтингін таңдауға көмектесетін арнайы қолданбалы инженерлік топ бар. Lugao Power Co., Ltd. сондай-ақ стандартты емес тор кернеулеріне сәйкес келетін пайдаланушы тақтайшасының рейтингтерін қамтамасыз етеді. RMU сатып алуды аяқтамас бұрын әрқашан кернеуге төзімділік сынағы сертификатын сұраңыз. Біздің зауыт жөнелтілген әрбір RMU-да 100% әдеттегі диэлектрлік сынақтарды жүргізеді.

Lugao Power Co.,Ltd компаниясының жиынтық және әрекет етуші нұсқаулары.

Кернеу көрсеткіштері сақинаның негізгі құрылғысының өнімділігіне әсер ететін ең маңызды электрлік параметр болып табылады. Оқшаулауды үйлестіруден бастап жүктеме үзілісін ауыстыруға және ұзақ мерзімді сенімділікке дейін дұрыс кернеу рейтингі қауіпсіздікті қамтамасыз етеді, иеленудің жалпы құнын төмендетеді және жоспардан тыс үзілістердің алдын алады. Біздің зауыт инженерлер мен сатып алу мамандары үшін бес негізгі ұсынысты қорытындылады.

• Әрқашан RMU номиналды кернеуін тек номиналды кернеуге емес, жүйенің ең жоғары кернеуіне (Um) сәйкестендіріңіз.
• Жиі найзағай немесе ауысу кернеуі болатын желілер үшін талап етілетін ең төменгі мәннен 20% жоғары BIL сақинасының негізгі бөлігін көрсетіңіз.
• Ешқашан номиналды кернеуінің 95%-дан жоғары RMU үздіксіз жұмыс істемеңіз; ішінара разряд осы шекті шектен тыс күрт жылдамдайды.
• Биіктік, ластану деңгейі және қоршаған орта температурасы диэлектрлік өнімділікке де әсер етеді – Lugao Power Co.,Ltd компаниясымен кеңесіңіз. қисықтарды азайту үшін.
• Орнатпас бұрын RMU кернеуіне төтеп беру мүмкіндіктерін тексеру үшін зауыттық диэлектрлік сынақтарға инвестиция жасаңыз.

Біздің зауыттың сақина негізгі блок диапазоны 6 кВ-тан 40,5 кВ-қа дейінгі кернеу рейтингтерін қамтиды, олардың әрқайсысы халықаралық стандарттарға сәйкес сыналған. Lugao Power Co.,Ltd. таңдау арқылы сіз желінің жұмыс уақытын барынша арттыратын инженерлік шешімдерге қол жеткізе аласыз.Біздің зауытқа бүгін хабарласыңызкернеу үйлесімділігін бағалау үшін және сіздің нақты жобаңыз үшін теңшелген RMU деректер кестесін алыңыз.
