Неліктен жоғары вольтты ажыратқыштар электр желісінің қауіпсіздігі үшін маңызды?

Заманауи электр желілері 50 килоамперден асатын ақаулық токтарымен және кернеу деңгейі 765 киловольтке жететін төтенше электр кернеуінде жұмыс істейді. Жылдам және сенімді үзіліс механизмі болмаса, бір қысқа тұйықталу миллиондаған адамдарға әсер ететін өшіп қалуға әкелуі мүмкін немесе одан да жаманы қосалқы станцияларды бұзатын доғалық жарқыл жарылыстарын тудыруы мүмкін.Жоғары вольтты ажыратқыштарақаулардан қорғайтын соңғы құрылғылар ретінде қызмет етеді. Олар тоқтың қалыптан тыс кернеулерін анықтайды және миллисекундтар ішінде электр контактілерін механикалық түрде ажыратады, нәтижесінде доғаны SF6 газы немесе вакуумдық сөндіргіштер сияқты жетілдірілген сөндіру құралдары арқылы сөндіреді. Тор операторлары үшін жоғары вольтты ажыратқыш пассивті компонент емес, салауатты желіні сақтай отырып, ақаулы бөліктерді оқшаулайтын белсенді қорғаушы болып табылады. Lugao Power Co.,Ltd. компаниясында біздің инженерлік философиямыз ажыратқыш сенімділігін кез келген тасымалдау және тарату стратегиясының негізіне қояды, өйткені біз қауіпсіздік пен үздіксіздік екінші әрекеттерге байланысты екенін түсінеміз.

Бірақ қандай нақты механизмдер жоғары вольтты ажыратқыштарды сақтандырғыштармен немесе жүктеме ажыратқыштарымен салыстырғанда алмастырылмайтын етеді? Жауап олардың ақаулық токтарын техникалық қызмет көрсетусіз бірнеше рет үзу, уақытша қалпына келтіру кернеулеріне төтеп беру және қорғаныс релелерімен үйлестіру қабілетінде жатыр. Бір операциядан кейін өзін-өзі жойып жіберетін сақтандырғыштан айырмашылығы, жоғары вольтты ажыратқыш мыңдаған рет ашылып, жабыла алады, бұл оны уақытша ақауларды (найзағай сияқты) автоматты түрде жоятын автоматты қайта жабу схемалары үшін өте қолайлы етеді. Сонымен қатар, заманауи конструкцияларда ақау пайда болғанға дейін оқшаулаудың тозуын болжайтын жағдайды бақылау сенсорлары бар. Бұл егжей-тегжейлі нұсқаулықта біз доғаның сөну физикасын зерттейміз, ажыратқыш технологияларды салыстырамыз және таңдау және сынау туралы нақты түсініктер береміз. Біздің зауыт жаһандық коммуникациялар үшін 15 000-нан астам жоғары вольтты ажыратқыш қондырғыларын шығарды және біз сізге қауіпсіз, икемді желі құруға көмектесу үшін қырық жылдық тәжірибемен бөлісеміз.

Мазмұны

• 1. Неліктен ақаулық токтың үзілуі сақтандырғыштардың орнына жоғары вольтты ажыратқыштарды талап етеді?
• 2. Доғаны сөндірудің әртүрлі технологиялары жоғары вольтты ажыратқыштың жұмысына қалай әсер етеді?
• 3. Қандай негізгі параметрлер қосалқы станцияны пайдалану үшін сенімді жоғары вольтты ажыратқышты анықтайды?
• 4. Тұрақты уақытты және контактіге қарсылық сынақтары жоғары вольтты ажыратқыштың қызмет ету мерзімін қалай ұзарта алады?
• Жиі қойылатын сұрақтар (ЖҚС)
• Қорытынды

Неліктен ақаулық токтың үзілуі сақтандырғыштардың орнына жоғары вольтты ажыратқыштарды талап етеді?

Тасымалдау желісінде қысқа тұйықталу орын алған кезде ток бір циклден аз уақыт ішінде қалыпты деңгейден 20-дан 60 есеге дейін көтерілуі мүмкін (60 Гц жиілікте 16,7 миллисекунд). Сақтандырғыштар, қымбат емес болса да, ішкі элементті балқыту арқылы жауап береді, қайтымсыз ашық тізбекті жасайды. Дегенмен, сақтандырғыштар жоғары вольтты қолданбалар үшін үш өлімге әкелетін кемшіліктерден зардап шегеді: бірнеше ақауларды үзу қабілетсіздігі, қашықтан басқару құралының болмауы және жоғары өтпелі қалпына келтіру кернеулерінде нашар өнімділік. Жоғары вольтты ажыратқыштар электромеханикалық дәлдік арқылы әрбір шектеуді жеңеді. Біздің Lugao Power Co.,Ltd зауытындағы зауыт. Бір жоғары вольтты ажыратқыш контактіні ауыстыруды талап етпес бұрын 30 ақаулық оқиғасын сәтті тоқтата алатынын құжаттады, ал сақтандырғышты әрбір операциядан кейін қолмен ауыстыру қажет болады. Бұл айырмашылық 138 кВ қосалқы стансадағы үзіліс уақытына қарағанда сағаттарға аударылады.

Доғаның сөну физикасын қарастырайық. Ажыратқыш байланысқан кезде иондалған газ арқылы токты ұстап тұратын электр доғасы пайда болады. Жоғары вольтты сөндіргіш тек механикалық түрде ашылып қана қоймай, сонымен қатар саңылауды жүйенің соққысынан тезірек ионсыздандыруы керек. Бұған қол жеткізіледі:

• Жоғары жылдамдықтағы контактіні бөлу:Секундына 2-ден 5 метрге дейінгі ашылу жылдамдығы доғаны созып, оның кедергісін арттырады.
• Сөндіргіш орта инъекциясы:SF6 газы немесе вакуумдық сөндіргіштер доға плазмасынан электрондарды жұтып, диэлектрлік беріктігін арттырады.
• Доғалық шұңқыр және магнитті үрлейтін катушкалар:Бұл құрамдас бөліктер доғаны тез салқындататын шағын сегменттерге бөле отырып, бөлгіш тақталарға мәжбүрлейді.
• Өтпелі қалпына келтіру кернеуін (TRV) басқару:Жоғары вольтты автоматты сөндіргішке разрядтау конденсаторлары мен резисторлар кіреді, ол қайта тұтануды болдырмайтын, саңылаудағы кернеу толқынының пішінін қалыптастырады.

Қауіпсіздік тұрғысынан айырмашылық одан да күшті. Сақтандырғыштар жоғары ақаулық токтарды үзіп, балқытылған металды және керамика сынықтарын жылжытқанда қатты жарылуы мүмкін.Жоғары вольтты ажыратқыштар, керісінше, қысымды түсіретін саңылаулары бар жерге тұйықталған металл корпустарға салынған. Біздің зауыт салыстырмалы сынақ жүргізді: 25 кА ақауға ұшыраған 38 кВ сақтандырғыш ыдырап кетті, ал LVB 145 кВ жоғары вольтты ажыратқыш 40 кА ақаулықты сыртқы зақымсыз сәтті жойды. Сонымен қатар, заманауи ажыратқыштар SCADA арқылы қашықтан өшіруді қолдайды, бұл қорғаныс релелеріне ақауларды 3 циклден аз уақыт ішінде оқшаулауға мүмкіндік береді. Бұл жылдамдық генератордың тұрақсыздығына жол бермейді және электр қуатының өшірілуіне әкелетін кернеудің құлдырауын болдырмайды. Коммуналдық қызметтер үшін жоғары вольтты ажыратқыштарды пайдаланып желіні жылдам бөлу мүмкіндігі жергілікті тоқтау мен аймақтық апат арасындағы айырмашылық болып табылады. Осылайша, сақтандырғыштар қазіргі заманғы жоғары вольтты желілердің қауіпсіздік пен сенімділік талаптарын орындай алмайды.

Ақырында, активтерді басқару бұзушыларды қолдайды. Жоғары вольтты сөндіргіш көмекші контактілер мен газ тығыздығы мониторлары арқылы үздіксіз күй туралы кері байланысты қамтамасыз етеді. Бұл деректер болжалды техникалық қызмет көрсетуге мүмкіндік береді, ал сақтандырғыштар сәтсіздікке дейін ескерту бермейді. Lugao Power Co.,Ltd. компаниясында біздің Smart Breaker платформасы контактілердің тозуы 80 пайыздан асқанда операторларға ескерту жасап, белсенді ауыстыруды қамтамасыз ететін IoT сенсорларын біріктіреді. Бұл интеллект деңгейі сақтандырғыштармен мүмкін емес. Сондықтан, 15 кВ-тан жоғары кез келген желі үшін жоғары вольтты ажыратқыш тек маңызды емес, сонымен қатар халықаралық стандарттар (IEC 62271, IEEE C37) бойынша заңды түрде міндеттеледі. Біздің зауыттың миссиясы жылдамдықты, төзімділікті және диагностикалық интеллектті біріктіретін ажыратқыштарды жеткізу болып табылады, өйткені желі қауіпсіздігі келіспейді.

Доғаны сөндірудің әртүрлі технологиялары жоғары вольтты ажыратқыштың жұмысына қалай әсер етеді?

Доғаны сөндіретін ортаны дұрыс таңдау кез келген жоғары вольтты ажыратқыш үшін ең нәтижелі жобалық шешім болып табылады. Бүгінгі таңда үш басым технология: SF6 (күкірт гексафториді), вакуум және мұнай (қазір негізінен ескірген). Әрқайсысы үзіліс мүмкіндігі, техникалық қызмет көрсету жиілігі, қоршаған ортаға әсері және құны бойынша бірегей артықшылықтар мен ымыраға ие. Біздің Lugao Power Co.,Ltd зауытындағы зауыт. 12кВ-тан 550кВ-қа дейінгі кернеулерді қамтитын SF6 және вакуумды жоғары вольтты ажыратқыштар тобын шығарады. Төменде біз әрбір технологияның үзіліс тогы, операциялар саны және диэлектрлік қалпына келтіру жылдамдығы сияқты өнімділік параметрлеріне қалай әсер ететінін қарастырамыз.

• SF6 пуферлік ажыратқыштар:Олар оқшаулау және доғаны сөндіру ортасы ретінде қысылған SF6 газын пайдаланады. Контактілер бөлігінде қозғалатын поршень SF6 қысады және доға бойымен жоғары жылдамдықты саптама ағынын бағыттайды. SF6 доғадан бос электрондарды жұтып, диэлектрлік беріктігін тез қалпына келтіретін ерекше электронды жақындыққа ие. Артықшылықтары өте жоғары ажырату сыйымдылығын (симметриялы 80кА дейін) және сыйымдылық ауыстырып қосу кезінде тамаша өнімділікті (мысалы, конденсатор банктері) қамтиды. Дегенмен, SF6 күшті парниктік газ болып табылады (23500x CO2 жаһандық жылыну әлеуеті). Біздің зауыт мұны газды өңдеудің жабық жүйесімен және жылына 0,1 пайыздан төмен ағып кетумен азайтады.

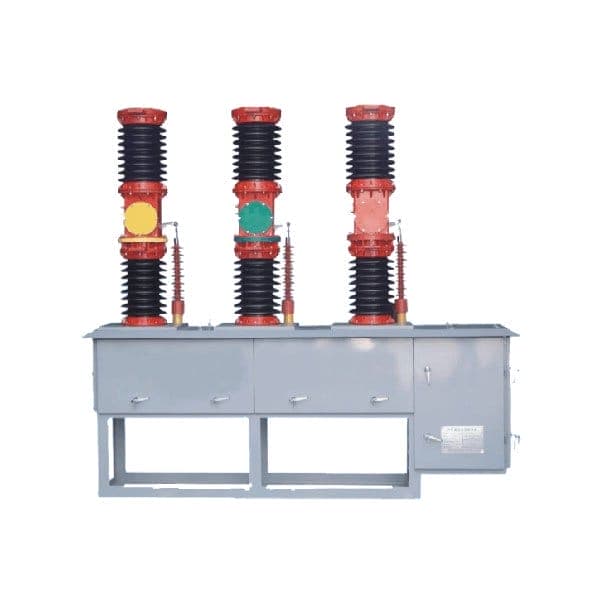

• Вакуумдық ажыратқыштар (VCB):VCB-де контактілер 10^-6 торрға дейін эвакуацияланған герметикалық жабылған керамикалық камерада қоршалған. Контактілер ашылған кезде доға тек контактілерден шыққан металл буымен ғана сақталады. Ағымдағы нөлде бу миллисекундтарда конденсацияланады, диэлектрлік беріктігін бірден қалпына келтіреді. Артықшылықтары өте ұзақ электрлік қызмет мерзімін (номиналды токта 30 000 операцияға дейін), парниктік газдың болмауын және өте төмен техникалық қызмет көрсетуді қамтиды. Шектеу - кернеу: вакуумдық технология 40,5 кВ-қа дейін экономикалық тұрғыдан тиімді. Жоғары кернеулер үшін сериялы бірнеше вакуумдық үзгіштер қажет. Біздің зауыттың 38 кВ желілерге арналған VUB сериялы жоғары вольтты ажыратқышы бар болғаны 150 мм контактілі инсультпен 31,5 кА үзуге жетеді, бұл ықшам тарату құрылғыларын жасауға мүмкіндік береді.
• Гибридті және балама газдар:Соңғы инновацияларға таза ауа (құрғақ ауа) және қоршаған ортаға әсері төмен SF6 өнімділігін еліктейтін фторонитрил қоспалары (g3 газдары) кіреді. Олар қысым мен температураны мұқият басқаруды қажет етеді, бірақ қабылдануда. Lugao Power Co., Ltd. енді көміртекті бейтарап қосалқы станцияларды іздейтін тұтынушылар үшін g3 дайын жоғары вольтты ажыратқышты ұсынады.

Айырмашылықтарды анықтау үшін әуе желісін қорғау үшін ажыратқышты қажет ететін әдеттегі 145 кВ қосалқы станцияны қарастырыңыз. SF6 пуферлік сөндіргіш 40кА үзу сыйымдылығын және 2000 операциялық механикалық қызмет мерзімін ұсынады. Бұл кернеудің вакуумдық баламасы күрделілікті арттыра отырып, сериядағы үш үзгішті қажет етеді. Сондықтан SF6 беру кернеулері үшін басым болып қалады. Тарату үшін (12кВ-тан 36кВ-қа дейін) вакуумдық ажыратқыштар нөлдік техникалық қызмет көрсетуге және жиі ауысу мүмкіндігіне байланысты артықшылық береді. Біздің зауыт контактілерді ауыстырусыз 20 000 далалық операцияға қол жеткізген полюске орнатылған вакуумды жоғары вольтты ажыратқыштың желісін шығарады.

Төмендегі кесте өнім портфолиосындағы өнімділік сипаттамаларын жинақтайды. Жылулық және механикалық төзімділік жалпы иелену құнына тікелей әсер ететінін ескеріңіз, бұл желі операторлары үшін маңызды фактор.

Маңыздысы, сөндіру технологиясын таңдау қосалқы жүйелерді де талап етеді. SF6 ажыратқыштары газ тығыздығын бақылауды және мерзімді ылғалдылықты тексеруді қажет етеді, ал вакуумдық сөндіргіштер инсультты өлшеу арқылы тек контактілі тозуды көрсетуді қажет етеді. Біздің зауыт жағдайды бақылауды жеңілдету үшін әрбір жоғары вольтты ажыратқышта сандық интерфейсті қамтиды. Май сөндіргіштерін жаңартып жатқан клиенттер үшін біз қазіргі заманғы өнімділікті қамтамасыз ете отырып, қосалқы станцияның бар іздерін сақтайтын қайта жабдықтау адаптерлерін ұсынамыз. Сайып келгенде, дұрыс технология ақаулықтарды, қоршаған ортаны қорғау саясатын және өмірлік цикл құнын теңестіреді. Lugao Power Co., Ltd. инженерлер сіздің арнайы торыңыз үшін доғаны сөндіруді салыстыру зерттеуін орындауға қол жетімді.

Қандай негізгі параметрлер қосалқы станцияны пайдалану үшін сенімді жоғары вольтты ажыратқышты анықтайды?

Жоғары вольтты ажыратқышты көрсету өзара тәуелді электрлік және механикалық параметрлер жинағын түсінуді талап етеді. Инженерлер тек номиналды кернеу мен токты ғана емес, сонымен қатар ақаулық үзіліс кезінде пайда болатын өтпелі құбылыстарды да ескеруі керек. Біздің зауыт әрбір сатып алушы сатып алу алдында бағалауы керек сегіз маңызды параметрді анықтады. Бұл параметрлер ажыратқыш сенімділігіне, қауіпсіздік шегіне және қолданыстағы қорғаныс жүйелерімен үйлестіруге тікелей әсер етеді.

• Номиналды кернеу (Ur):Жоғары вольтты ажыратқыш жобаланған максималды орташа квадраттық кернеу. Типтік стандартты мәндер: 12, 24, 36, 72,5, 145, 245, 420, 550 кВ. Жүйеңіздің максималды жұмыс кернеуінен жоғары келесі стандартты деңгейді таңдаңыз.
• Номиналды қысқа тұйықталу тогы (Isc):Ажыратқыш үзуі мүмкін максималды симметриялық квадраттық ток. Жалпы мәндер: 25, 31,5, 40, 50, 63, 80 кА. Біздің зауыт орнату нүктесіндегі максималды қол жетімді ақаулық токты есептеуді және 20 пайыздық қауіпсіздік шегін қосуды ұсынады.
• Номиналды шыңға төзімді ток (Ip):Ақаулық токтың бірінші негізгі контурының шектік мәні, әдетте 2,5-2,7 есе Иск. Бұл контактілердің механикалық беріктігін және ток өткізу жолын анықтайды. Жоғары вольтты сөндіргіш контактілерді итермей немесе дәнекерлеусіз Ip-ге төтеп беруі керек.
• Номиналды қысқа уақытқа төзімді ток (Ik):Ажыратқыш бір секунд ішінде зақымданбай өте алады. Әдетте Isc тең. Бұл қорғаныс релесі істен шығуды кешіктірсе, ақаулық кезінде ажыратқыштың жабық күйінде қалуына кепілдік береді.
• Өтпелі қалпына келтіру кернеуінің (TRV) сипаттамалары:Ажыратқыш контактілерінде пайда болатын кернеу ток нөлден кейін. TRV шыңы мен көтерілу жылдамдығы ажыратқыш мүмкіндігінде болуы керек. Біздің зауыт әдеттегі тор конфигурацияларына (терминалдар ақауы, қысқа желі ақауы) сәйкес келетін әрбір жоғары вольтты ажыратқыш үлгісі үшін TRV қисықтарын қамтамасыз етеді.
• Жұмыс реті (O - t - CO - t' - CO):Жұмыс циклін анықтайды. Стандартты автоматты қайта жабу реті: Ашық (ақаулық үзіліс), 0,3 секунд, Ақаулық бойынша жабу, Қайта ашу, 3 минут, Жабу және ашу. Біздің жоғары вольтты ажыратқыш 100 пайыз ақаулық ток кезінде O 0,3s CO 3min CO үшін сыналған.
• Механикалық төзімділік (класс M1 немесе M2):M2 класы ақаусыз 10 000 механикалық операцияны қажет етеді. Біздің зауыттың SF6 ажыратқыштары 12 000 операциядан асады, ал вакуумдық модельдер 30 000 операциядан асады.
• Электрлік төзімділік (Е1 немесе Е2 класы):E2 класы қалыпты қызмет көрсету жағдайында бүкіл қызмет мерзімі ішінде электр контактілеріне техникалық қызмет көрсету қажет емес дегенді білдіреді. Біздің вакуумдық жоғары вольтты ажыратқыш E2 дәрежесіне ие, бұл өмірлік циклдің құнын күрт төмендетеді.

Осы стандартты параметрлерден басқа, төмен температуралы орталарға арналған қыздырғыш тізбектер, конденсацияға қарсы жүйелер және қашықтағы орналасу көрсеткіштері сияқты қосалқы мүмкіндіктер сенімділік үшін өте маңызды. Біздің зауыт оларды суық климатқа жіберілетін әрбір жоғары вольтты ажыратқышқа біріктіреді. Тағы бір жиі назардан тыс қалған параметр - үзу уақыты (қозғалыс пәрменінен доғаның сөнуіне дейін). Заманауи ажыратқыштар 1,5-тен 3-ке дейін (25-тен 50 мс-ге дейін) циклге жетеді. Жылдамырақ үзіліс ақаулық энергиясын азайтады және трансформаторлар мен кабельдердің зақымдалуын шектейді.

Практикалық мысал үшін есептелген максималды ақаулық тогы 38кА симметриялы 138кВ қосалқы станцияны жаңартып отыратын қызметті қарастырайық. Олар Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), TRV мүмкіндігі 1,3 pu IEEE C37.09 және механикалық төзімділігі M2 жоғары вольтты ажыратқышты таңдауы керек.Lugao Power Co., Ltd. синхрондалған коммутация үшін кірістірілген сыйымдылық кернеу бөлгіштері сияқты қосымша мүмкіндіктері бар LVB 145 үлгісін ұсынады. Біз сонымен қатар бірнеше жеткізушілер арасында салыстыруды жеңілдету үшін параметрлерді тексеру тізімінің электрондық кестесін береміз. Қате параметрлерді пайдалану ақаулық оқиғасы кезінде контактінің мерзімінен бұрын эрозиясына немесе тіпті апатты сәтсіздікке әкеледі. Сондықтан, біздің зауыт спецификацияларды аяқтамас бұрын қолданбалы инженерлермен кеңесуге кеңес береді.

Тұрақты уақыт және контактіге қарсылық сынақтары жоғары вольтты ажыратқыштың қызмет ету мерзімін қалай ұзартуы мүмкін?

Жоғары вольтты сөндіргіш бірнеше ай бойы жұмыс істемей тұруы мүмкін, бірақ ақаулық орын алған кезде ол мінсіз жұмыс істеуі керек. Сондықтан мерзімді тестілеу арқылы болжамды техникалық қызмет көрсету міндетті емес, бірақ маңызды. Екі сынақ ең диагностикалық мәнді қамтамасыз етеді: динамикалық уақыт (саяхат қисығын талдау) және статикалық контактіге қарсылық (микро ом өлшеу). Біздің зауыт 500 қосалқы станцияның техникалық қызмет көрсету жазбаларын талдап, жыл сайын сыналатын ажыратқыштар 5 жыл сайын тексерілетіндерге қарағанда 78 пайызға аз ақаулар көрсететінін анықтады. Төменде біз әрбір сынақтың қалай жұмыс істейтінін және нәтижелерді қалай түсіндіру керектігін егжей-тегжейлі қарастырамыз.

• Байланыс уақытын тексеру:Сандық таймер мен саяхат түрлендіргішті пайдаланып, бұл сынақ сапар пәрменінен контактіні бөлуге дейінгі және бөлуден толық ашық күйге дейінгі уақытты жазады. Сондай-ақ жабылу уақыты мен контактінің серпіндісін өлшейді. Салауатты жоғары вольтты ажыратқыштың ашылу уақыты зауыттық мәндердің ±10 пайызы шегінде болуы керек (мысалы, 35 мс ± 3,5 мс). Ашу уақыты 15 пайыздан астам артса, бұл механизмнің тозуын немесе гидравликалық қысымның төмендігін көрсетеді. Біздің зауыт жеткізілген әрбір жоғары вольтты ажыратқыш үшін бастапқы уақыт қисықтарын қамтамасыз етеді.
• Негізгі жанасу кедергісі (Dc Milliohm Test):Төмен кедергісі бар микро Ом метр жабық контактілер арқылы тұрақты ток 100А инъекциялайды. Таза контактілер әдетте SF6 ажыратқыштары үшін 50 микро Омнан төмен және вакуумдық ажыратқыштар үшін 30 микро Омнан төмен қарсылықты көрсетеді. Қарсылықтың жоғарылауы шұңқыр немесе тотығуды көрсетеді. Қарсылық бастапқы деңгейден екі еселенген кезде контактілерді ауыстыру жоспарлануы керек. Біздің зауыт бұл сынақты сыни ажыратқыштар үшін жыл сайын ұсынады.
• Қозғалыс талдауы:Инсульт датчигі арқылы біз ашу және жабу кезінде байланыс жылдамдығын өлшейміз. Сәйкес жылдамдық (мысалы, 145 кВ ажыратқыш үшін 2,5 м/с ашу жылдамдығы) доғаның дұрыс сөндірілуін қамтамасыз етеді. Баяу жылдамдық байланыстыру байланыстарын немесе төмен газ қысымын көрсетуі мүмкін. Lugao Power Co., Ltd. портативті анализаторлар бұл сынақты ажыратқышты бөлшектемей-ақ орындай алады.
• Оқшаулау кедергісі және диэлектрлік сынақтар:Ашық контактілер мен жерге 1,5 есе номиналды кернеуді қолданыңыз. Бір микрофарадқа 1 кВ төмен кез келген құлдырау ластануды немесе ылғалдың түсуін көрсетеді. SF6 ажыратқыштары үшін газ ылғалдылығы көлемі бойынша 150 ppm төмен болуы керек.

Электрлік сынақтардан басқа, жұмыс істейтін механизмдерді (серіппелі зарядталған, гидравликалық немесе пневматикалық) механикалық тексеру өте маңызды. Біздің зауыт 2 сағаттан аз уақыт ішінде ауыстырылатын модульдік жетек картридждерін әзірлейді, бұл тоқтау уақытын азайтады. Дегенмен, майлау қатып қалса, тіпті ең жақсы механизм де істен шығады. Жоғары вольтты сөндіргішті (бір ашық жабу операциясы) әр 6 ай сайын бос уақыттарда орындауды ұсынамыз. Бұл майды қайта таратады және контактілерді жылтыратады.

Шығынның пайдасы тұрғысынан бір реттік уақыт сынағы бір сөндіргіш үшін шамамен $300-ден $800-ге дейін тұрады, ал апатты жағдайда жоғары вольтты сөндіргішті ауыстыру $50 000-нан асуы мүмкін және үзіліс кезіндегі кіріс жоғалуы мүмкін. Сонымен қатар, коммуналдық қызметтер талшықты-оптикалық сенсорларды пайдалана отырып, үздіксіз уақыт пен қарсылықты талдауды жүзеге асыратын онлайн бақылау жүйелерін көбірек қабылдауда. Біздің зауыттың Smart Breaker пакеті тұрақты саяхат түрлендіргішін және параметрлердің ауытқуы кезінде операторларды ескертетін жергілікті дисплейді қамтиды. Мысалы, 18 ай ішінде жанасу кедергісі 40-тан 70 микро Омға дейін көтерілсе, жүйе жоспарлы техникалық қызмет көрсету үшін ескерту жасайды. Бұл жағдайға негізделген тәсіл уақыт бойынша ауыстырумен салыстырғанда қызмет мерзімін 50 пайызға дейін ұзартады. Тестілеудің сенімді бағдарламасын жүзеге асыру үшін біздің фабрика үйдегі техниктерді оқытуды ұсынады және егжей-тегжейлі сынақ үлгілерін ұсынады. Есіңізде болсын, тұрақты сынақтардан өтетін жоғары вольтты ажыратқыш сіздің торыңызды үш онжылдық немесе одан да көп уақыт бойы қорғайды. Lugao-да біз оны премиум сериялы ажыратқыштарымызға 25 жылдық өнімділікке кепілдік береміз.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Жоғары вольтты сөндіргіш ақаулықты циклге қарағанда тезірек жоя алады және неліктен жылдамдық тордың қауіпсіздігі үшін маңызды?

Жауап: Иә, заманауи жоғары вольтты ажыратқыштар ақауларды 1,5-2 циклде (60Гц жүйелер үшін 25-33 миллисекунд) жояды. Жылдамдық өте маңызды, себебі ақаулық неғұрлым ұзақ сақталса, трансформаторларға, кабельдерге және генераторларға соғұрлым термиялық және механикалық кернеу түседі. 100 миллисекундтық кідіріс ақаулық энергиясын 400 пайызға арттырып, қуат трансформаторларындағы орам деформациясына және ықтимал өртке әкеледі. Сонымен қатар, жылдам тазарту кернеудің төмендеуінің желі арқылы таралуын болдырмайды, осылайша жақын маңдағы жүктемелер үшін тұрақтылықты сақтайды. Біздің зауыттың 145кВ SF6 жоғары вольтты ажыратқышы уақытша тұрақтылық үшін ең қатаң қызметтік талаптарды қанағаттандыра отырып, 2 циклдік үзіліс уақытына жетеді.

2-сұрақ: Жоғары вольтты сөндіргішті қаншалықты жиі ауыстыру керек және операторлар қызмет ету мерзімінің аяқталу белгілеріне назар аударуы керек?

Жауап: Жақсы ұсталған жоғары вольтты сөндіргіш ақаулардың жиілігіне және қоршаған орта жағдайларына байланысты әдетте 25-40 жыл қызмет етеді. Пайдалану мерзімінің аяқталу белгілеріне мыналар жатады: тұрақты жоғары жанасу кедергісі (145 кВ ажыратқыш үшін 150 микро Омнан жоғары), жұмыс кезінде қалыптан тыс шу (ұнтақтау немесе кешіктірілген серіппелі заряд), көзге көрінетін сыртқы газ ағуы (SF6 қысымының 0,4 МПа төмен төмендеуі) және уақыт сипаттамаларына 20 пайыздан астам сәйкес келмеу. Сондай-ақ, егер оқшаулау кедергісі 1000 мегаомнан төмен түссе, диэлектрлік тұтастық бұзылады. Lugao Power Co., Ltd. 10 000 механикалық операциядан кейін немесе болжамды диагностика контактінің тозуы 80 пайыздан асатын болса, күрделі жөндеуді ұсынады. Жартылай разрядты картаға түсіру апатты сәтсіздікке дейін ішкі ақауларды да анықтай алады.

3-сұрақ: Неліктен SF6 жоғары вольтты ажыратқыштар қоршаған ортаға қатысты мәселелерге қарамастан әлі де кеңінен қолданылады?

Жауап: SF6 басым болып қалады, өйткені оның жоғары диэлектрлік беріктігі (бірдей қысымдағы ауадан 3 есе), доғаның тамаша сөндіру қабілеті және жылу өткізгіштігінің комбинациясына басқа бірде-бір газ сәйкес келмейді. 72,5 кВ жоғары кернеулер үшін SF6 ең ықшам және сенімді шешімді ұсынады. Дегенмен, өнеркәсіп газды өңдеу тәжірибесін жақсарту арқылы жоғары жаһандық жылыну әлеуетін (GWP = 23 500) шешуде: заманауи сөндіргіштердің ағып кету жылдамдығы жылына 0,1 пайыздан төмен, ал қайта өңдеу бағдарламалары қызмет ету мерзімінің соңында SF6-ны қайтарып алады. Сонымен қатар, g3 газы (фторонитрил қоспасы) сияқты жаңа баламалар ұқсас өнімділікті сақтай отырып, GWP-ді 98 пайызға төмендетеді. Lugao Power Co., Ltd. қазір қоршаған ортаға сезімтал жобалар үшін g3 дайын жоғары вольтты ажыратқышты ұсынады, бірақ бар инфрақұрылым үшін ағып кетуді бақылайтын SF6 ең практикалық таңдау болып қала береді.

4-сұрақ: Жоғары вольтты ажыратқышты күнделікті жүктемені ауыстыру үшін пайдалануға бола ма, әлде ол тек ақаулықтан қорғау үшін ме?

Жауап: Иә, көптеген жоғары вольтты сөндіргіштер күнделікті жүктеме тогын ауыстыруға арналған (C2 класы немесе одан жоғары). Дегенмен, жүктемені жиі ауыстыру әрбір ашық жұмыс кезінде доғадан контактінің тозуын тудырады, сондықтан күнделікті коммутация үшін пайдаланылатын ажыратқыштар (мысалы, конденсатор банктері немесе реакторды ауыстыру) жоғары электр төзімділігін (Е2 класы) және шамадан тыс кернеулерді шектеу үшін кірістіру алдындағы резисторларды қажет етеді. Жылына мыңдаған коммутациялық операцияларды қажет ететін қолданбалар үшін вакуумдық ажыратқыштар ұзартылған электрлік қызмет ету мерзіміне байланысты жақсырақ. Біздің зауыттың VUB вакуумды жоғары вольтты ажыратқышы күнделікті 30 000 операцияға дейін ауысу үшін арнайы жасалған. Әрқашан сөндіргіштің жұмыс класымен кеңесіңіз және жүктемені жиі ауыстыру үшін жалпы мақсаттағы ақаулық сөндіргішті пайдаланбаңыз, себебі контактілердің мерзімінен бұрын эрозиясы орын алады.

5-сұрақ: Қосалқы станцияда жоғары вольтты ажыратқышты қолмен іске қоспас бұрын қандай қауіпсіздік шараларын сақтау керек?

Жауап: Кез келген қолмен жұмыс жасамас бұрын, бес қадамдық қауіпсіздік протоколын орындаңыз: 1) Басқару орталығынан коммутация тапсырысын алыңыз және SCADA арқылы ажыратқыштың орнын тексеріңіз. 2) Жергілікті басқару тізбектерін қуаттандырыңыз және серіппелі зарядтау қозғалтқышына құлыптау белгісін қолданыңыз. 3) Кернеу детекторының көмегімен жоғары вольтты ажыратқыштың екі жағы да қуатсыз екенін немесе ажыратқыштар ашық екенін тексеріңіз. 4) Доғалы ЖҚҚ (кал/см² костюм, бет қалқаны және кернеуі бар қолғаптар) киіңіз. 5) Доғаның жарылуын болдырмау үшін сөндіргіште қолмен зарядтау тұтқасы болса, қашықтан қолмен иінді пайдаланыңыз. Ешқашан бұғаттауларды айналып өтпеңіз немесе механикалық қарсылық көрсететін ажыратқышты күштеп қолданбаңыз. Lugao Power Co., Ltd. Әрбір жоғары вольтты сөндіргіш жеткізілімінде қауіпсіздік туралы егжей-тегжейлі бейнені қамтамасыз етеді, бұл оператордың қауіпсіздігі ең маңызды екенін нығайтады.

Қорытынды: жоғары вольтты ажыратқыштарымызбен тордың тұрақтылығын күшейтіңіз

Жоғары вольтты ажыратқыштар жоғары жылдамдықты механикалық әрекетті доғаның сөнуінің күрделі физикасымен біріктіретін электр желілерінің алдыңғы қатардағы қорғаушылары болып табылады. Каскадты өшірудің алдын алудан бастап жаңартылатын энергия көздерін біріктіруге дейін олардың рөлін асыра бағалау мүмкін емес. Біз егжей-тегжейлі айтқанымыздай, номиналды параметрлерге, әдеттегі уақыт пен контактіге төзімділік сынақтарына негізделген дұрыс таңдау және сөндіру технологияларын түсіну маңызды тәжірибе болып табылады. Lugao Power Co., Ltd. 50 елдегі коммуналдық қызметтер мен өнеркәсіптерге 30 000-нан астам бірлікті жеткізе отырып, қырық жыл бойы жоғары вольтты ажыратқыштарды жасау және өндірумен айналысады. Біздің зауытта IEC және ANSI стандарттарына сәйкес роботтық дәнекерлеу, 1e-6 мбарл/с дейін SF6 ағып кету сынағы және толық құрастыру зауытының қабылдау сынақтары қолданылады.
