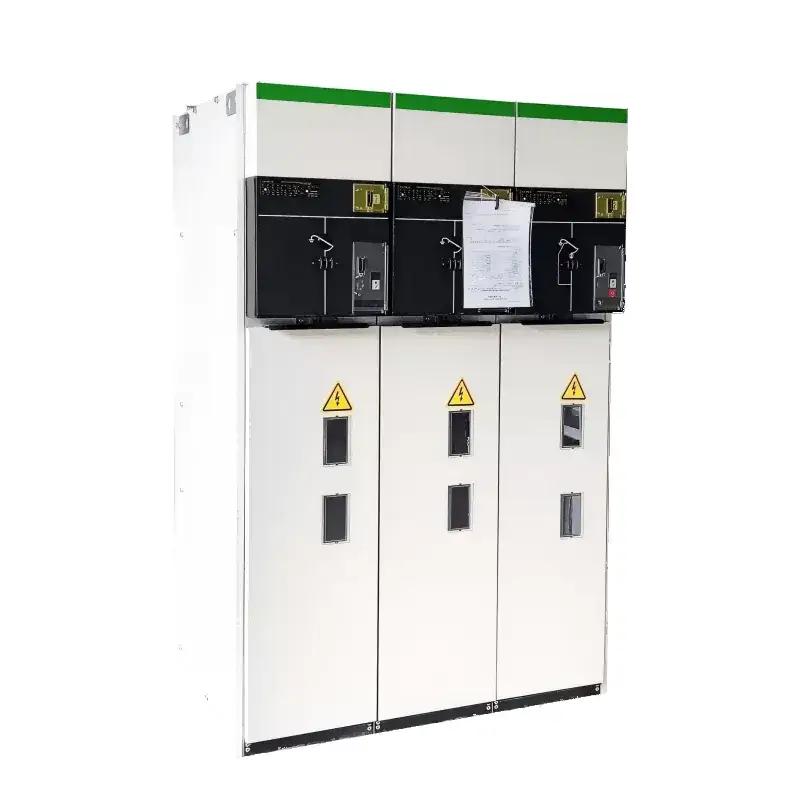

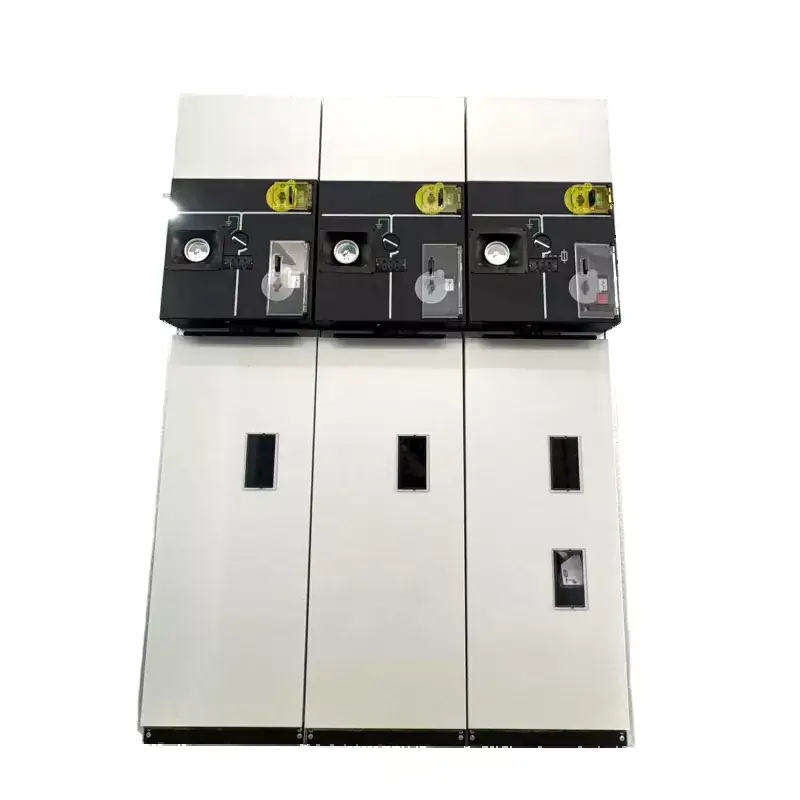

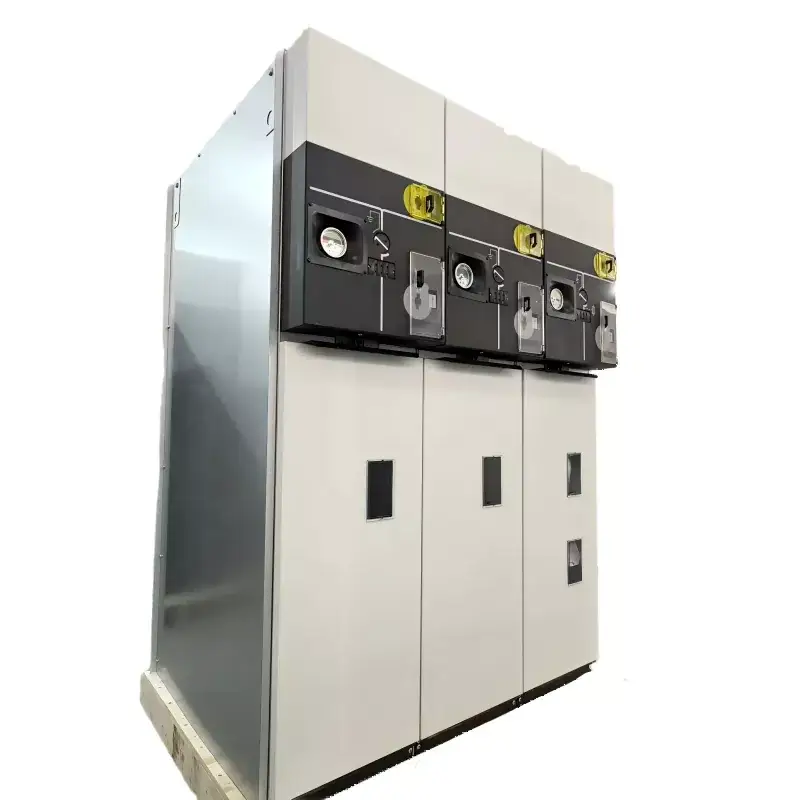

SM6 SF6 Газ оқшауланған ықшам RMU металл қоршалған тарату құрылғысы

LGSM6 SF6 газды оқшауланған ықшам RMU металл қоршалған тарату құрылғысы ықшам құрылым, техникалық қызмет көрсетусіз жұмыс және жоғары сенімділік сияқты артықшылықтарды ұсынатын оқшаулағыш орта ретінде SF6 газын пайдаланады. Lugao озық R&D технологиясына және өнімнің жоғары сапасын қамтамасыз ететін толық автоматтандырылған өндірістік желілерге ие. LGSM6 Оңтүстік-Шығыс Азияға, Еуропаға және басқа аймақтарға экспортталды, жылдық сатылымы 5000 бірліктен асады. Жылдам жеткізуді қолдау үшін жеткілікті түгендеу сақталады.

Сұрау жіберу

Өнім Сипаттамасы

SM6 SF6 газбен оқшауланған ықшам RMU металл жабық тарату құрылғысы - бұл SF6 газымен оқшауланған және металл қоршалған ықшам RMU. Коммутацияның негізгі бөлігі ретінде SF6 жүктеме қосқышын пайдаланатын оның жаңа түрі. Ішінде ол автоматты ажыратқыш, жүктеме қосқышы және айырғыш сияқты маңызды заттарды осы SF6 газымен толтырылған тот баспайтын болаттан жасалған қорапта бекітеді. Бұл орнату оның сенімді жұмыс істеуін және адамдардың қауіпсіздігін қамтамасыз етеді, сонымен қатар ол ешқандай техникалық қызмет көрсетуді қажет етпейді. Бұл оның ең жақсы бөліктерінің бірі. Онымен кеңейтілетін шиналарды таңдауға болады, бұл толық модульдік үшін заттарды қалағаныңызша біріктіруге мүмкіндік береді. Бұл шиналар кеңейеді, бірақ қауіпсіз оқшауланған және қорғалған. Олардың өлшемдері шағын, икемді жұмыс істейді, жақсы блокировкасы бар, сондықтан ештеңе дұрыс болмайды және оларды орнату өте қарапайым. Жалпы алғанда, бұл тарату бөлмелері немесе трансформаторлық қосалқы станциялар сияқты жерлерде көп орынды үнемдеуге көмектеседі. Ол әртүрлі жағдайларға және пайдаланушыларға қажет нәрсеге сәйкес келеді.

Негізгі техникалық параметрлер

Жоқ.	Элемент		Бірлік	Параметрлер
1	Номиналды кернеу		кВ	12	24	36	40.5
2	Номиналды ток		A	630/1250
3	Номиналды жиілік		Hz	50/60
4	1 минуттық қуат жиілігінің кернеуіне төтеп беру	Жалпы мән	кВ	42	55	80	95
		Үзіліс нүктесі		48	65	95	110
5	Найзағай импульсіне төзімді кернеу	Жалпы мән	кВ	75	125/150	170	95
		Үзіліс нүктесі		85	150/160	185	215
6	Номиналды қысқа уақытқа төзімді ток	Негізгі тізбек	кА	25/2 с
		Жерге қосу тізбегі		25/2 с
7	Номиналды шыңға төзімді ток		кА	63			50
8	Номиналды тасымалдау тогы		A	1300~1700
9	Номиналды жүктеме жабылатын үзілу тогы		A	630
10	Номиналды кабельді зарядтау үзілу тогы		A	50/10
11	Жүктелмеген трансформатордың үзілу тогы		A	20
12	Кабельді зарядтау жерге тұйықталу тогы		A	100			80
13	Номиналды қысқа тұйықталу тогы		кА	20
14	Номиналды қысқа тұйықталу тогы		кА	63			50
15	Қорғаныс класы			IP3X
16	Жүктеме ауыстырғышының қызмет ету мерзімі		Уақыт	5000
17	Жерге қосу қосқышының қызмет ету мерзімі		Уақыт	5000

Типтік схема диаграммасы:

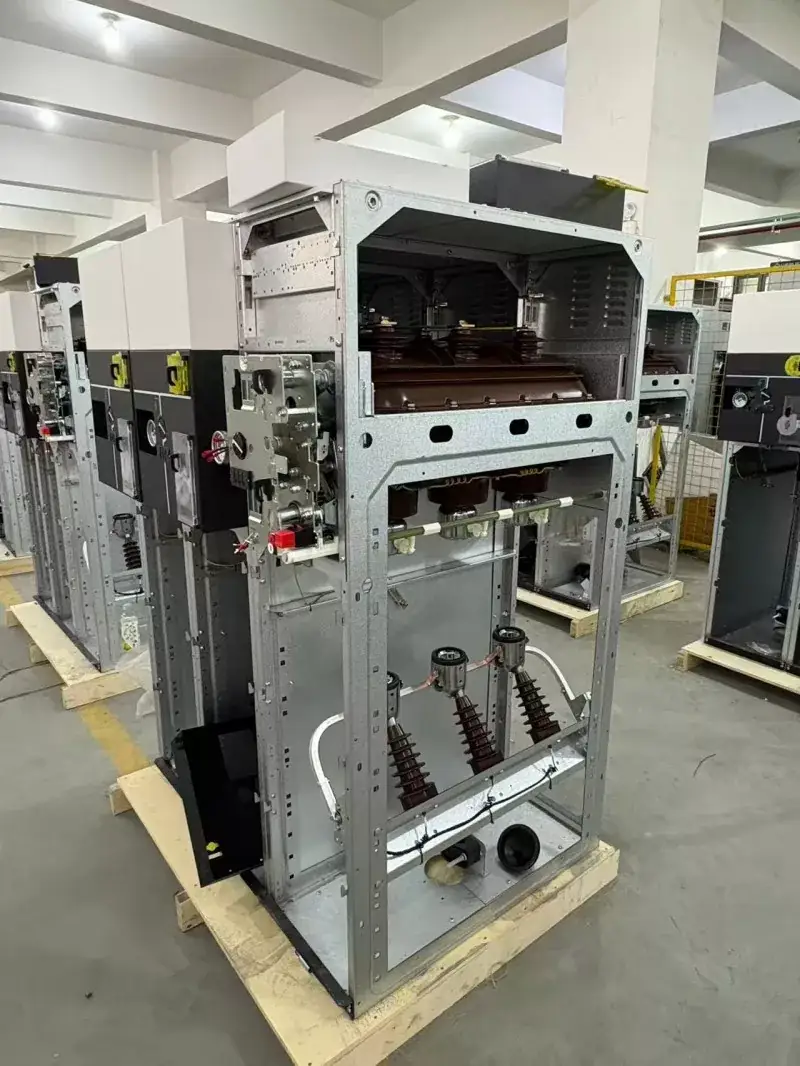

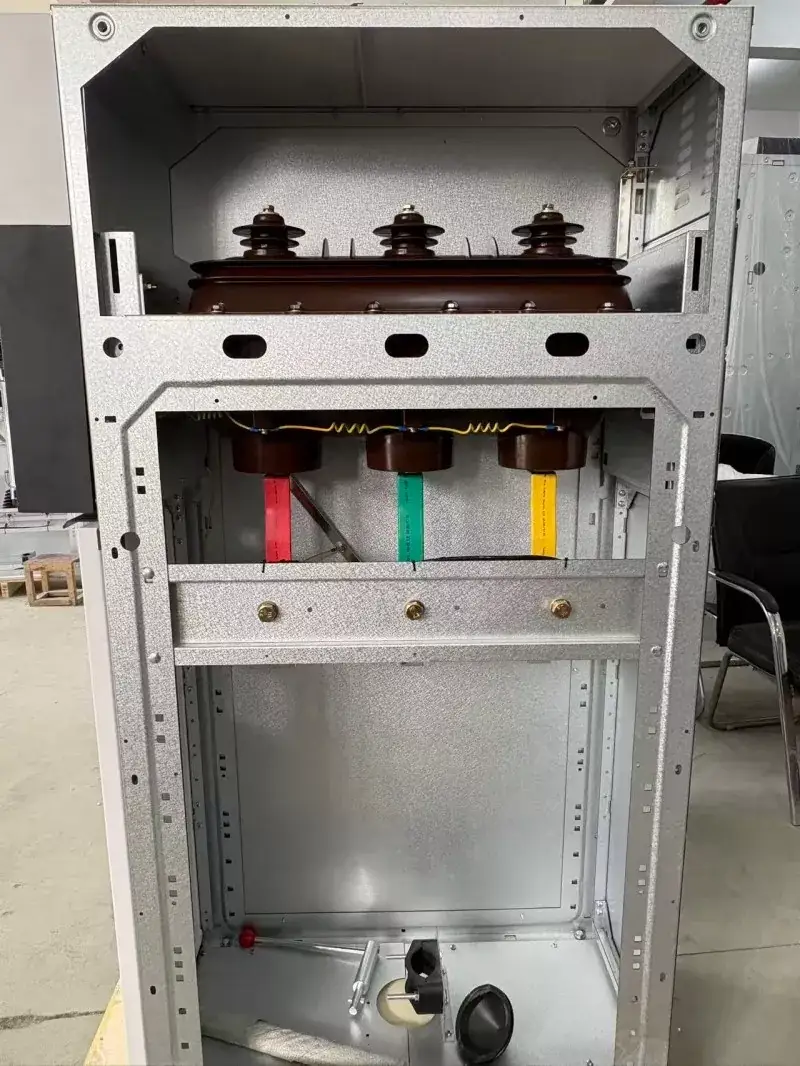

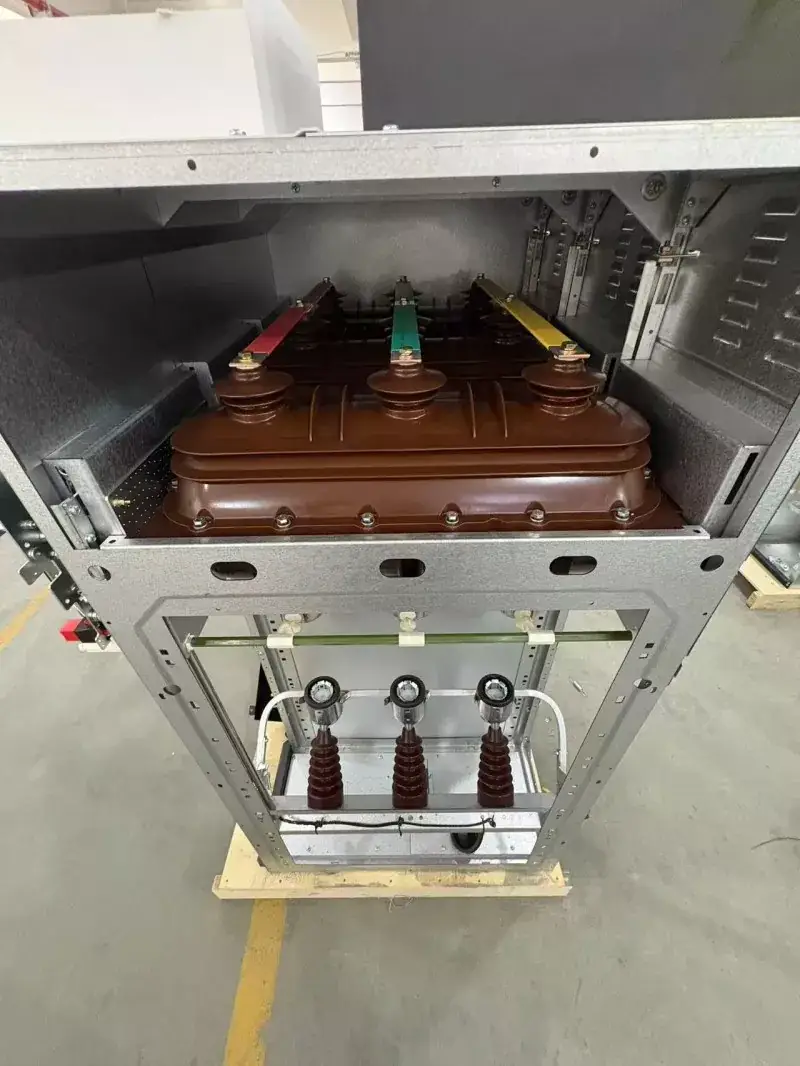

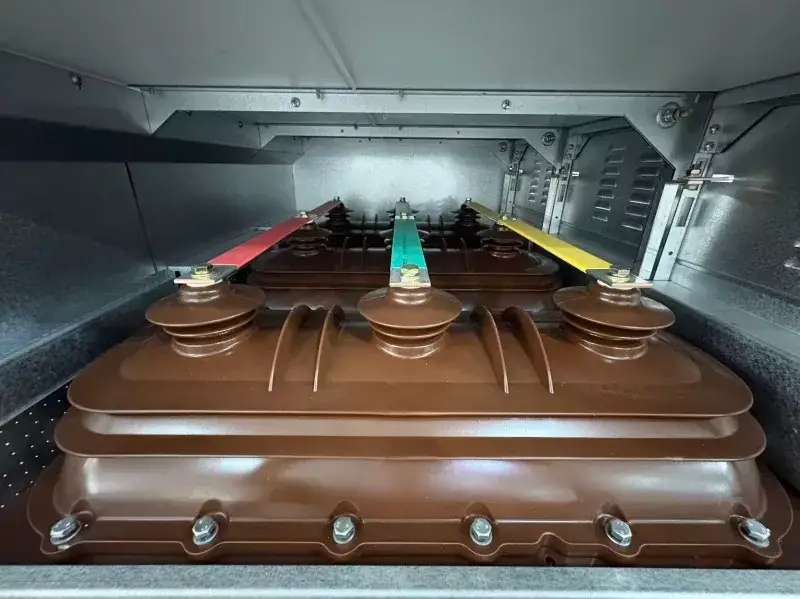

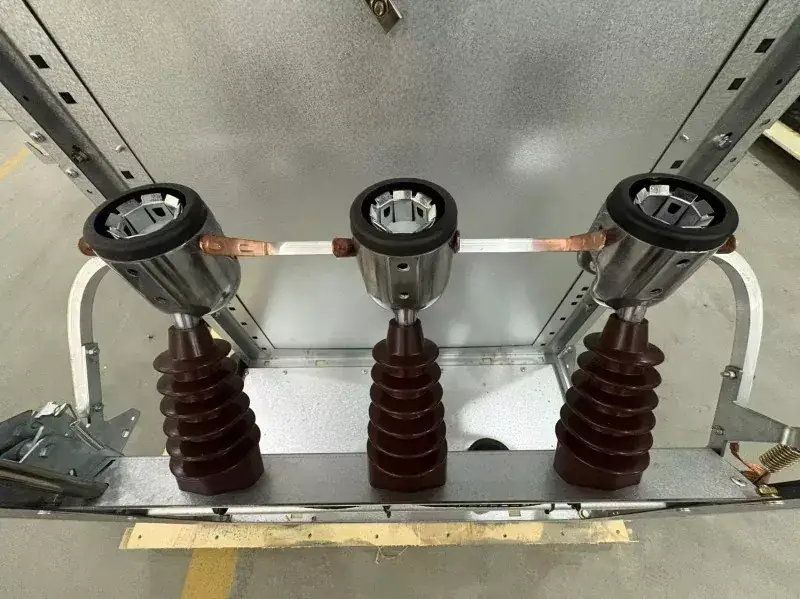

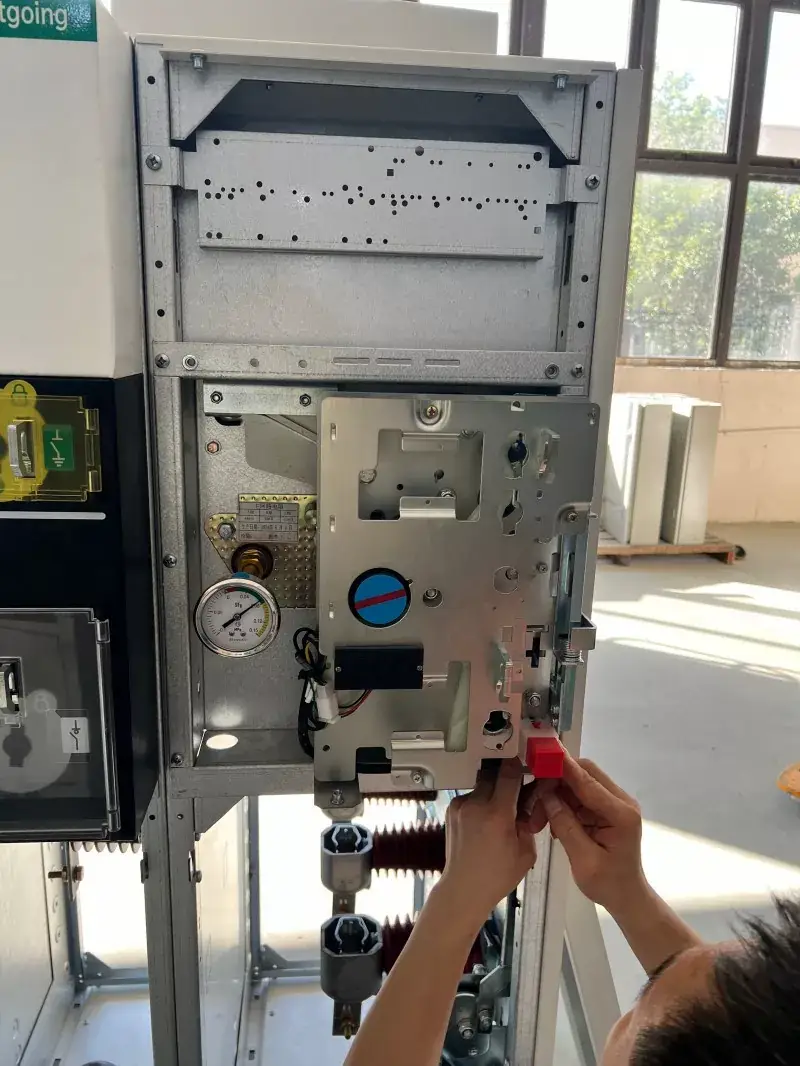

Зауыттық түсірілім:

Неліктен LGSM6 RMU таңдау керек?

1. Толығымен тығыздалған дизайн: SM6 SF6 газбен оқшауланған ықшам RMU металл жабық тарату құрылғысының газ камерасы тығыздаудың сенімді жұмысын қамтамасыз ету үшін лазермен дәнекерленген. SF6 газының тамаша оқшаулау және доға сөндіргіш қасиеттерін пайдалана отырып, фазадан фазаға және жерге фазаға оқшаулау қашықтығы айтарлықтай қысқарады, ал төмен газ қысымы оны температураның өзгеруіне сезімтал емес етеді.

2. Үш позициялы қосқыштың дизайны: Бұл жүктеу/ажырату қосқышы үш позицияны біріктіреді: жабық, ашық және жерге тұйықталған. Айналмалы жылжымалы контакт дизайны қарапайым және интуитивті жұмысты қамтамасыз етеді, ал үзіліс нүктесінің көрінуі техникалық қызмет көрсету қауіпсіздігі талаптарына сәйкес келетін бақылау терезесі арқылы анық көрінеді. Үш позиция арасындағы жан-жақты механикалық бұғаттау дұрыс жұмыс істемеу мүмкіндігін болдырмайды.

3. Жоғары модульдік және кеңейту: Модульдерді қарапайым терминалдық желілерге, сондай-ақ күрделі сақиналы желілік қуат беру жүйелеріне жарамды тұтас оқшауланған шиналар немесе арнайы қосқыштар арқылы ерікті түрде біріктіруге және кеңейтуге болады. Барлық қондырғыларда электрмен жұмыс істеу және автоматтандыру үшін резервтелген интерфейстер бар.

4. Ультра жоғары қорғаныс рейтингі: шкафтың бүкіл корпусы IP3X немесе IP4X қорғау дәрежесіне жетеді. Кешенді механикалық блоктау құрылғысымен жабдықталған ол қызметкерлер мен жабдықтардың қауіпсіздігін қамтамасыз етеді. Шкаф қысымды мақсатты түрде босату үшін қысымды төмендету арнасымен жабдықталған.

Жиі қойылатын сұрақтар

• SM6 SF6 газ оқшауланған ықшам RMU металл жабық тарату құрылғыларының бұл түрі тұрақты техникалық қызмет көрсетуді қажет ете ме?

Жоқ. Барлық ток өткізетін бөліктер SF6 газымен толтырылған тот баспайтын болаттан жасалған камерада тығыздалғандықтан, олар сыртқы ластаушы заттардан, ылғалдан және тотығудан толығымен оқшауланған. Қалыпты жұмыс тек басқару қорабының механикалық қозғалысын және дұрыс жұмыс істеуі үшін құрал көрсеткіштерін тексеруді қажет етеді.

•Кабель қосылымдары үшін жеткілікті орын бар ма? Орнату оңай ма?

Lugao кабельдік бөліктердің орналасуын оңтайландырды, кабель қосылымдары үшін кең орынды қамтамасыз етті, кабель ұштарын дайындауды және жерге қосу сымдарын орнатуды жеңілдетеді.

• Өнімнің қызмет ету мерзімі қанша?

Қалыпты жұмыс жағдайында өнімнің жобаланған қызмет ету мерзімі әдетте 30 жылға дейін. Тот баспайтын болаттан жасалған газ қораптары күшті коррозияға төзімділікке ие және негізгі қосқыштың механикалық қызмет ету мерзімі (жүктеме қосқышы сияқты) әдетте 5000 циклге жетуі мүмкін.

• Сіздің компанияңыздың акциялары бар ма? Жеткізу уақыты қандай?

Тұрақты тапсырыстарды шамамен 15 жұмыс күні ішінде жіберуге болады. Арнайы теңшелген шешімдер (мысалы, жоғары ток, стандартты емес кернеу) әдетте 15-30 күнді қажет етеді.
