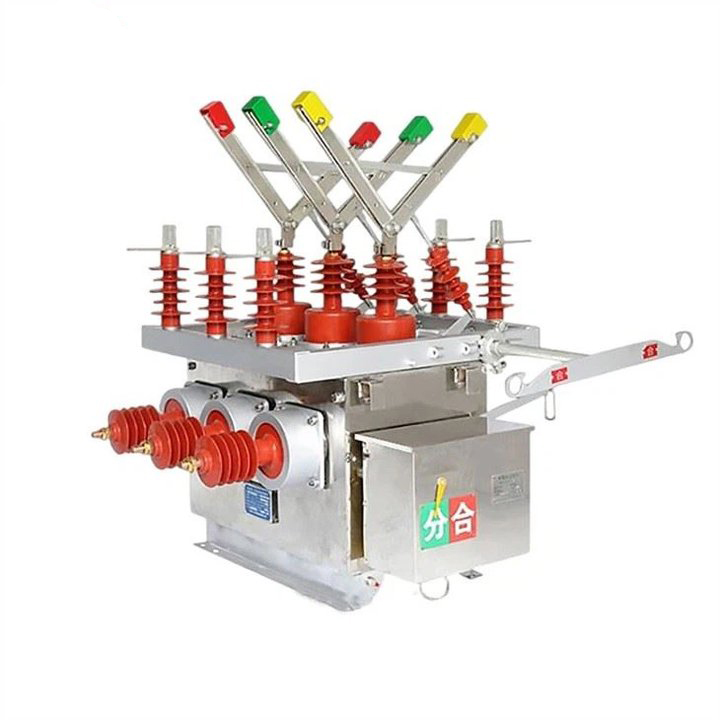

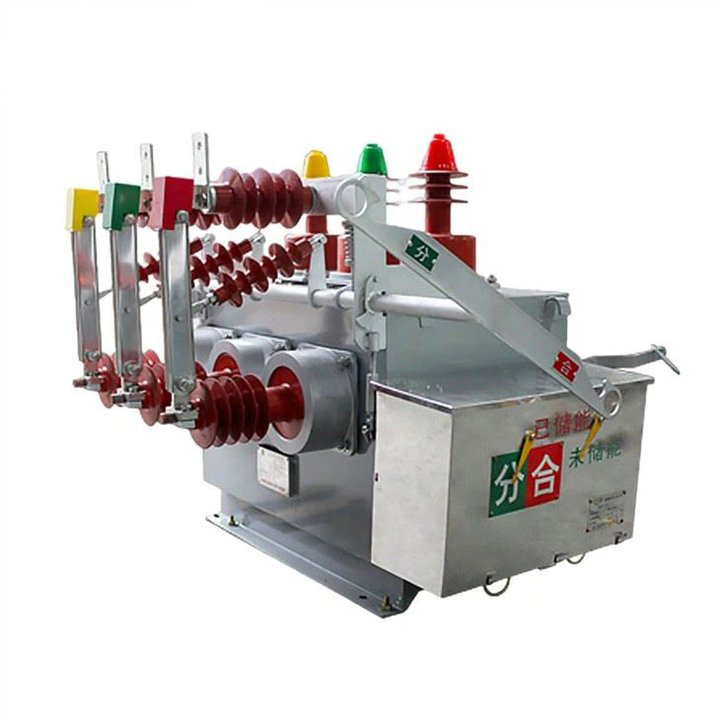

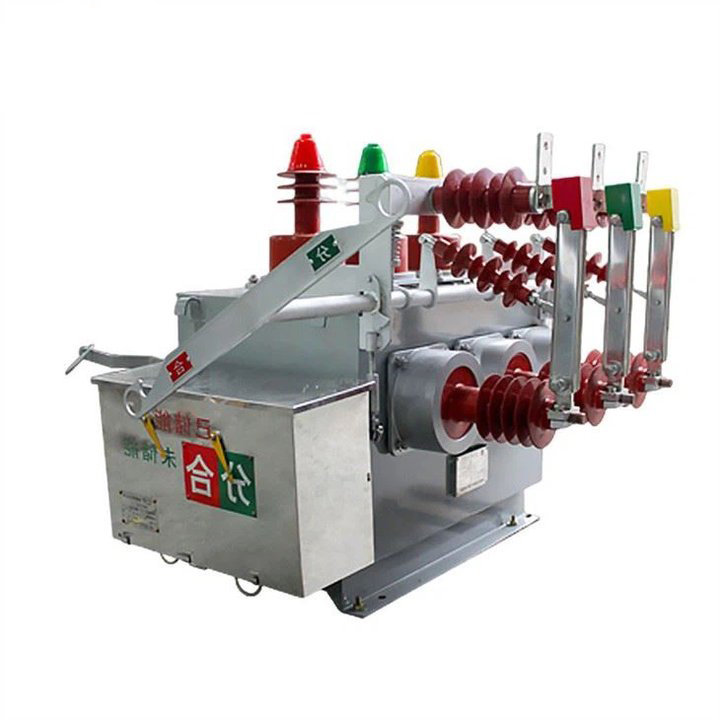

11КВ ВК типті жоғары вольтты вакуумдық ажыратқыш

LiuGao арнайы сыртқы вакуумдық ажыратқыш өндірушісі ретінде мақтанышпен жетекшілік етеді. 11КВ VK типті жоғары вольтты вакуумдық ажыратқыш, сыртқы электр қуатын тарату жабдығының негізгі тасы 12кВ номиналды кернеуге және 50Гц жиілікте жұмыс істейтін үш фазалы айнымалы токқа арналған. Негізінен ауылдық электр желілері, қалалық электр желілері, теміржолдар, шахталар, порттар және басқа электр тарату жүйелері сияқты әртүрлі параметрлерде орналастырылған бұл автоматты ажыратқыш сыртқы әуе желілерінде шешуші рөл атқарады. Жүктеме токтарын үзу және жабу, шамадан тыс жүктеме токтарына жауап беру және электр жүйесіндегі қысқа тұйықталу токтарын басқару үшін дәлдікпен жасалған ZW10-12F ажыратқышы электр желісін ауыстыру және қорғау үшін маңызды компонент ретінде қызмет етеді. Оның берік дизайны мен сыртқы үйлесімділігі оны әртүрлі орта жағдайларында сенімді өнімділікті қамтамасыз ете отырып, әртүрлі қолданбаларға қолайлы етеді. Сыртқы вакуумдық ажыратқыштардың көрсеткіштерін қайта анықтайтын озық инновациялар үшін LiuGao таңдаңыз.

Сұрау жіберу

Өнім Сипаттамасы

Liugao — 11 кВ ВК типті жоғары вольтты вакуумдық ажыратқыш жеткізушісі. ZW10-12 сыртқы HV вакуумдық сөндіргіш (ZW10-12, ZW10-12F, ZW10-12G) – 12 кВ номиналды кернеуге және үш-3 кВ кернеуге арналған сыртқы қуат тарату жабдығы. фазалық айнымалы ток 50 Гц. Ол ауылдық электр желілерінде, қалалық электр желілерінде, темір жолдарда, шахталарда, порттарда және басқа электр тарату жүйелерінде қосымшаларды табады. Сыртқы әуе желілері үшін арнайы әзірленген ол электр желісін қорғауды және ауысуды қамтамасыз ете отырып, электр жүйесіндегі жүктеме токтарын, шамадан тыс жүктеме токтарын және қысқа тұйықталу токтарын бұзу және жабу сияқты тапсырмаларды тиімді орындайды.

Біздің ZW10-12 сыртқы HV вакуумдық ажыратқыш (ZW10-12, ZW10-12F, ZW10-12G) қорап ішінде оңтайлы оқшаулауды қамтамасыз ететін ішкі конденсацияға қарсы арнайы шараларды қолданады. Тасымалдау әдісі патенттелген технологияны қамтиды, ол механикалық ақаулардан туындаған автоматты ажыратқыш өнімділігі мәселелерін болдырмау үшін оңай орнатуды және сенімді жұмысты ұсынады. Бұл сөндіргіш мұнай мен газды қажет етпей жұмыс істейді, нәтижесінде ықшам және жеңіл дизайн болады. КТ қорғанысымен ол үлкен маневрлік токтарды орналастырады, ластануды азайтады және техникалық қызмет көрсету қажеттілігін жояды. Басқару режимі пайдалану және техникалық қызмет көрсетудің әмбебаптығын қамтамасыз ететін электрлік немесе қолмен болуы мүмкін.

Қорытындылай келе, ZW10-12 сыртқы HV вакуумдық сөндіргіш өзінің берік дизайнымен, тиімді өнімділігімен және әртүрлі сыртқы қуат тарату сценарийлеріне бейімделуімен ерекшеленеді.

11КВ ВК типті жоғары вольтты вакуумдық ажыратқыш

Орнату әдісі: бүйірлік, ортаңғы монтаждау

Қоршаған ортаның температурасы: жоғарғы шегі +40С, төменгі шегі -30С; ;

Биіктігі: ≤2000м (егер биіктікті арттыру қажет болса, сәйкесінше номиналды оқшаулау деңгейін арттыру керек);

Жел қысымы: 700Па аспайды (34м/с жел жылдамдығына баламалы);

Амплитудасы: жер сілкінісінің қарқындылығы 8 градус;

Ластану деңгейі: I класс;

Максималды тәуліктік температура айырмашылығы: 25С аспайды.

11КВ VK типті жоғары вольтты вакуумдық ажыратқыштың сипаттамасы

Үлгі		ZW10-12, ZW10-12F, ZW10-12G

Сан	Параметр		Бірлік	Мән
1	Номиналды кернеу		кВ	12
2	Номиналды ток		A	630
3	Номиналды жиілік		Hz	50
4	Қуат жиілігі кернеуге төзімді		кВ	42/48
5	Найзағай импульсінің кернеуі (ең жоғары мән)		кВ	75/85
6	Номиналды қысқа тұйықталу тогы		кА	16	20	25
7	Номиналды қысқа тұйықталу тогы (ең жоғары мән)		кА	40	50	50
8	Номиналды қысқа уақытқа төзімді ток		кА	16	20	25
9	Номиналды шыңға төзімді ток		кА	40	50	50
10	Қысқа тұйықталудың номиналды ұзақтығы		S	4
Ил	Номиналды жұмыс реті			Ұпай-0,3с-Біріккен ұпай- 180с-Біріккен ұпай
12	Номиналды қысқа тұйықталу тоғының үзілу уақыты		Екінші дәрежелі	30
13	Механикалық өмір		Екінші дәрежелі	10000
14	Жылжымалы контакт жинақталған тозу қалыңдығына мүмкіндік береді		мм	3
15	КТ типті серіппелі жұмыс механизмі бар номиналды жұмыс кернеуі	жабу катушкасы	V	Тұрақты ток немесе айнымалы ток 220 В
		Ашылатын орам
16	Артық токты өшіру катушкасының номиналды жұмыс тогы		A	5
17	салмақ		Кг	150
