Тұрақты ток өткізетін қол арба вакуумдық ажыратқыш

LiuGao арнайы сыртқы вакуумдық сөндіргіш өндірушісі болып табылады, тұрақты ток өткізетін қол арбасының вакуумдық сөндіргіші) - бұл 24 кВ және 50 Гц айнымалы ток үш фазалы жоғары вольтты тарату желілерінің номиналды кернеуіне арналған басқару және қорғау құрылғысы. Оның негізгі функциясы - үзу. және электр желілеріндегі жүктеме токтарын, шамадан тыс жүктеме токтарын және қысқа тұйықталу токтарын жабу. Бұл сөндіргіш өнеркәсіптік және тау-кен кәсіпорындарының қосалқы станциялары мен электр тарату жүйелерінде қорғау және басқару қолданбалары үшін өте қолайлы. Ажыратқыш сенімді оқшаулауды, ұзақ электрлік қызмет ету мерзімін және техникалық қызмет көрсетуді қажет етпейтін жұмысты қамтамасыз ететін баған түрі мен құрғақ құрылымды қабылдайды. Бұл мүмкіндіктер оны жиі жұмыс талаптары бар орындарға әсіресе қолайлы етеді. Оған қоса, орнату және пайдалану үшін өте қолайлы. күрделі жөндеу және техникалық қызмет көрсету мүмкіндіктері шектеулі ауылдық электр желілерінде. Ол сондай-ақ электр желісінде сегменттік коммутатор ретінде қызмет ете алады, ал контроллерді қосу арқылы тарату желісін автоматтандыруға қол жеткізе алады.

Сұрау жіберу

Өнім Сипаттамасы

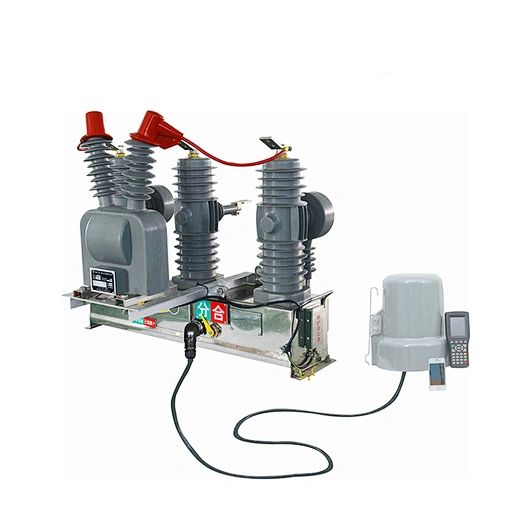

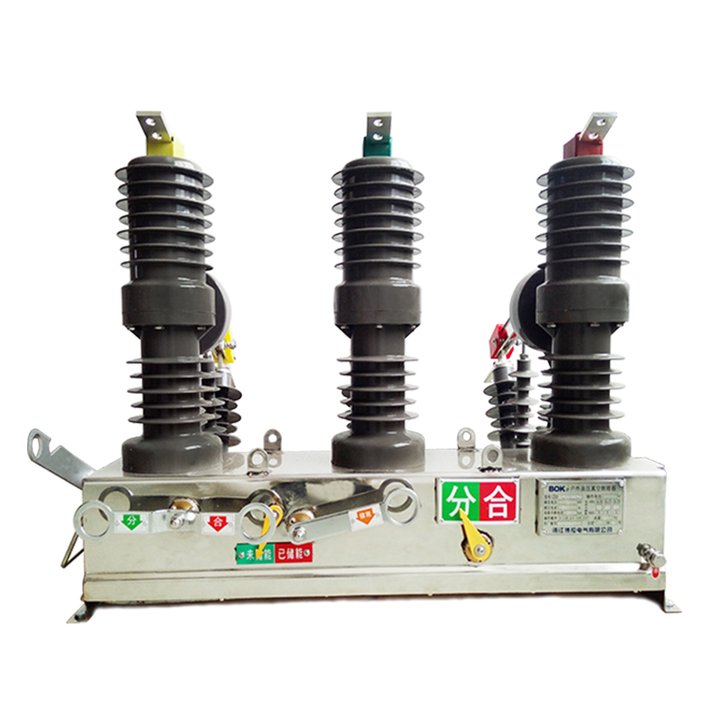

Liugao тұрақты ток өткізетін қол арбасының вакуумдық ажыратқыш жеткізушісі болып табылады. ZW32-24 сыртқы айнымалы ток вакуумдық сөндіргіші жоғары сенімділікті, жинақы көлемді және ұзартылған қызмет мерзімін қамтамасыз ететін шағын вакуумдық доғалық сөндіргішпен жабдықталған. Доға сөндіргіш эпоксидті шайырдың ішіне мықтап бекітіліп, озон мен ультракүлгін сәулелерден қосымша қорғаныс береді. Эпоксидті шайыр материалы ыңғайлы тасымалдауды жеңілдететін берік, жеңіл құрылымды ұсынады.

Серіппелі механизмі мен тұрақты магниттік жұмысы бар бұл автоматты ажыратқыш сенімді өнімділікті қамтамасыз етеді және ең аз техникалық қызмет көрсетуді қажет етеді. Ол пайдалану икемділігін қамтамасыз ететін қолмен және моторлы жабу және ашу операцияларын қолдайды. Коммутатор корпусы алюминий қорытпасы, тот баспайтын болат және құрыш тақтайшасы сияқты берік материалдардан жасалған.

Ажыратқыштың конструкциясы ажыратқыш кернеу трансформаторына және қайта жабуды басқаруға арналған кеңейтімді қамтиды. Ол 24кВ, 50Гц/60Гц қуат жүйелеріндегі қолданбалар үшін арнайы әзірленген, жүктеме токтарын жасау және бұзу, шамадан тыс жүктемеден қорғауды қамтамасыз ету және қысқа тұйықталуларға жауап беру мақсаттарына қызмет етеді. ZW32-24 сыртқы вакуумдық ажыратқыш әртүрлі параметрлерде, соның ішінде қосалқы станцияларда, өндірістік және тау-кен орталарында, қалалық және ауылдық электр желілерінде жарамды. Оның дизайны жиі жұмыс талаптары мен автоматты электр тарату желілері бар орындар үшін әсіресе тиімді. Бұл автоматты ажыратқыш IEC62271-100, GB1984 айнымалы ток жоғары вольтты ажыратқыш және GB/T11022 HV ажыратқыш пен басқару аппаратына арналған жалпы техникалық талаптармен белгіленген стандарттарға сәйкес келеді.

Тұрақты ток өткізетін қол арба вакуумдық ажыратқыштың жұмыс ортасы

Қоршаған ортаның температурасы: +40С жоғары емес, -40°С төмен емес;

Ауаның салыстырмалы ылғалдылығы: орташа тәуліктік көрсеткіш 95%-дан аспайды, айлық орташа көрсеткіш 90%-дан аспайды;

Биіктігі 2000 метрден аспайды;

Жел қысымы 700Па аспайды (34м/с жел жылдамдығына баламалы);

Жер сілкінісінің күші 8-ден аспайды;

Өрттен, жарылыстан, қатты ластанудан, химиялық коррозиядан және қатты дірілден таза орын

Тұрақты ток өткізетін қол арба вакуумдық ажыратқыштың сипаттамасы

Жоқ.	Элемент		Бірліктер	Параметрлер
1	Номиналды кернеу		Кв	24
2	Номиналды жиілік		Hz	50
3	Номиналды ток		A	630	1250
4	Номиналды қысқа тұйықталу тогы		кА	20	25
5	Номиналды шыңға төзімді ток (шың)		кА	50	63
6	Номиналды қысқа тұйықталу тогы (ең жоғары)		кА	40	63
7	Номиналды қысқа уақытқа төзімді ток және ұзақтық		кА/С	20/4	25/4
8	Номиналды жұмыс реті			O－0. 3s-CO-180s-CO
9	Механикалық өмір		Уақыт	10000
10	Номиналды қысқа тұйықталу токының үзілу уақыты		Уақыт	20
11	1мин қуат жиілігі кернеуге төтеп береді	(дымқыл) жер үсті фазасының/сынудың үстінде	кВ	50/65
		(құрғақ) жер үсті фазасының сынуы		65/79
		Екінші цикл		3
12	Жарықтандыру импульсіне төтеп беру кернеуі (шыңы) Топтан жоғары，фазааралық/сыну		THE	125/145
