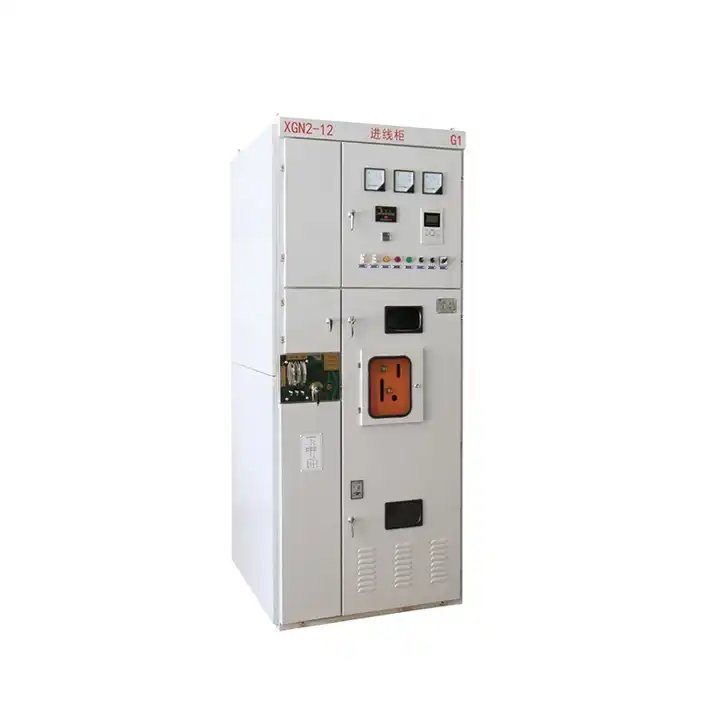

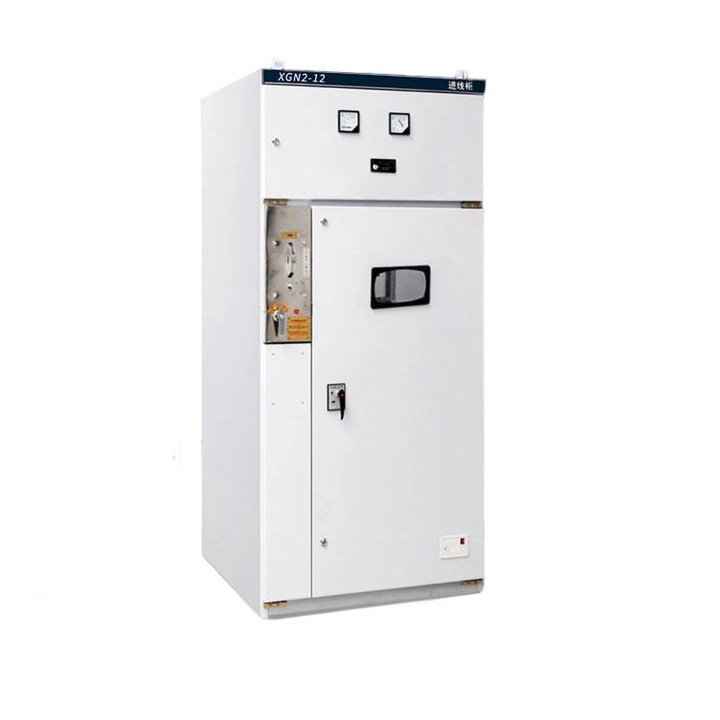

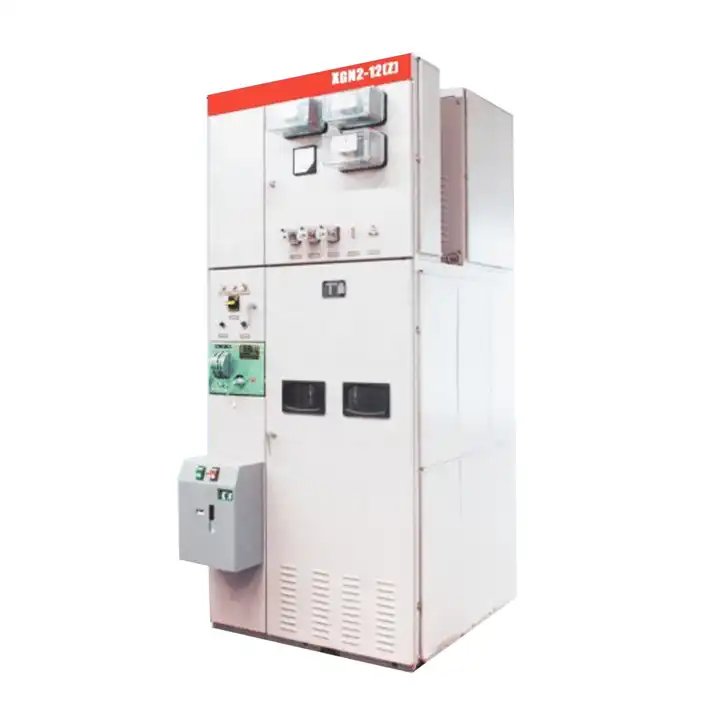

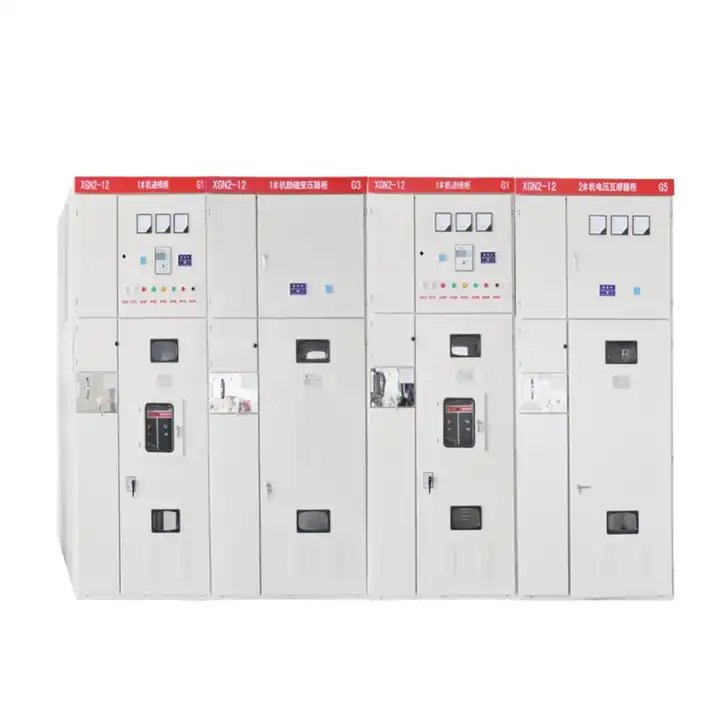

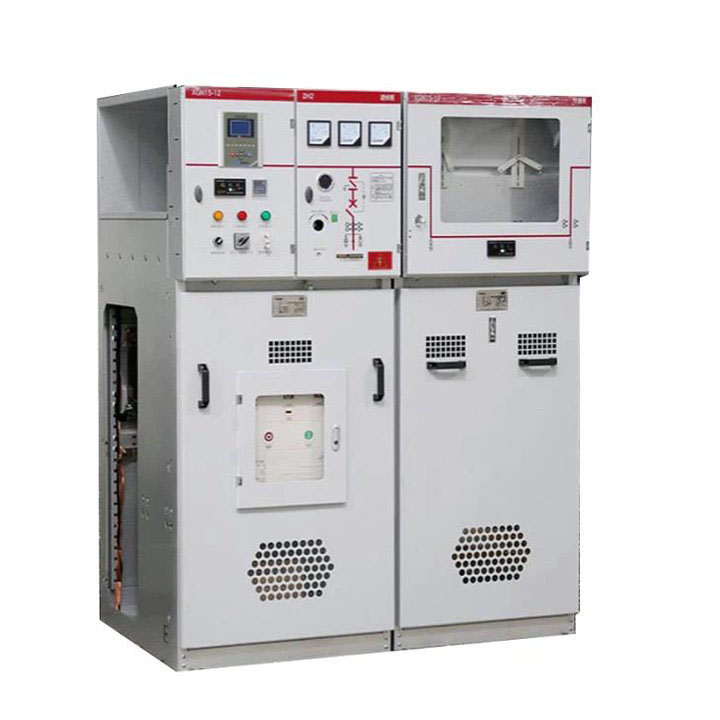

11 кВ орташа кернеуі MV Air оқшауланған ауыстырғыш

Лугао жоғары кернеу құрқығы өндіруші, MV Air озылған ауыстырып-қосқыштарды енгізеді (VCB түрі). Бұл заманауи металлмен қапталған коммутаторлар вакуумды қосқышты қосады және индикаторы ретінде ауаны оқшаулайды, оны таратуды автоматтандыруға ыңғайлы етеді. Шағын дизайн жұмыс тиімділігін қамтамасыз етеді, ал оның кеңейтілетін ерекшеліктері қазіргі заманғы қосымшалардың дамып келе жатқан қажеттіліктерін қанағаттандыруға арналған жоғары кернеулі қондырғылардағы кесуге қажет.

Сұрау жіберу

Өнім Сипаттамасы

Лугао м.ғ.д. 11 кВ орташа кернеу ретінде, MV Air озып кеткен ауыстырып-қосқыш жеткізушісі ретінде, xgn15-12 авиациялық ауыстырғышын (VCB типі) ұсынады. Бұл жетілдірілген металл-жабық тарату қондырғылары вакуумды қосқышты тиімді түрде сөндіреді және оны оқшаулау үшін, оны оқшаулауға ыңғайлы, оны оқшаулау үшін пайдаланады. Lugao-ды ортаңғы кернеуді тарату үшін, ортаңғы кернеуді ауыстыру үшін, тарату жүйелерінің тиімділігі мен сенімділігі үшін, оның қарапайым құрылымы, икемді пайдалану, сенімді қондырғылар және ыңғайлы қондырғы, бұл қосымшалар әр түрлі қосымшалар мен пайдаланушы талаптарына сәйкес келетін техникалық шешімдерді ұсынады. Кернеу және ағымдағы сенсорлық технология, жаңа релелік қорғаныс құрылғылары және алдыңғы қатарлы техникалық көрсеткіштер, ол ауруханалар мен әуежайлар сияқты жерлердің қатаң жұмыс талаптарына сәйкес келеді. Оның бейімделуі оның нарықтың дамып келе жатқан қажеттіліктеріне толық сәйкес келуін қамтамасыз етеді.

XGN15-12 (VCB түріндегі) қосқышы VS1-12 сериялы VCB, ABB VD4-12 сериялары VCB немесе Schneider EV12 сериялы VCB пайдаланады. Вакуумдық ажыратқыш қысқа тұйықталуға арналған жоғары токтар мен номиналды жүктеме ағындарын сындыруға арналған. Осыған байланысты компоненттермен келісілген кезде, ол сызықтар мен түрлі жүктемелердің қорғауға мүмкіндік береді, электрмен жабдықтау желілерінің деңгейлері арасындағы селективті әрекеттерге қол жеткізеді және қуат жүйесінің басқару және қорғау функцияларын жақсартады, сайып келгенде, электрмен жабдықтау сапасын жақсартады.

MV Air озылған ауыстырып-қосқышы 11 кВ орташа кернеуі

1. Қоршаған орта температурасы: -10c- - + 40c

2. Қоршаған орта температурасы: орташа салыстырмалы орташа салыстырмалы ылғалдылығы 95% және одан төмен:

Орташа айлық салыстырмалы салыстырмалы ылғалдылығы 90% және одан төмен:

3. Жабдықты орнату орнының максималды биіктігі: 1000 м

4. Сейсмикалық крекинг дәрежесі 8 градустан аспауы керек.

5. Ауыр ластанусыз, химиялық коррозия және қатты дірілсіз жерлер.

11 кВ орташа кернеуі MV Air озылған ауыстырып-қосқышы

XGN газ оқшауланған сақина негізгі қондырғы ұлттық стандартқа да, «бес дәлелді» инструктикалық функциясы бар ұлттық стандартқа да, IEC298 халықаралық стандартына да жабысады. Коммутатор корпусының негізгі қосқышы ZN28A-12 сериялы вакуумдық ажыратқышын қамтиды, қолайлы құрылым, қауіпсіздік, сенімділік, оңай жұмыс және ыңғайлы техникалық қызмет көрсету.

11 кВ орташа кернеу MV Air оқшауланған ауыстырып-қосқышы

Номиналды кернеу	Кв	3,6,10
Максималды жұмыс кернеуі	Кв	3.6,7.2,12
Номиналды ток	A	1000	1250 ~ 3000
Номиналды бұзылу ток (тиімді құндылық)	Та	20,25	31.5,40
Ағымдағы бағаланған (шың)	Та	50,63	80100
Ағымдағы шыңға арналған шың (шыңы)	Та	50,63	80100
Номиналды шың токпен шектеледі (тиімді құндылық)	Та	20,25	31.5,40
Жылу тұрақтылығы уақыты	S	4
Қорғау класы		Ip3x
Автобус жүйесі		Бір автобус	Айналыммен бір автобус
Операциялық әдістер		Электромагниттік (CD17)	Көктемгі энергияны сақтау түрі (CT19)
Құрылым күңгірт.	мм	1100x1200x2650 (стандарт)
Салмақ	кг	Шамамен 1000 ~ 1300
