13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы
  • 13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы
  • 13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы
  • 13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы

13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысы

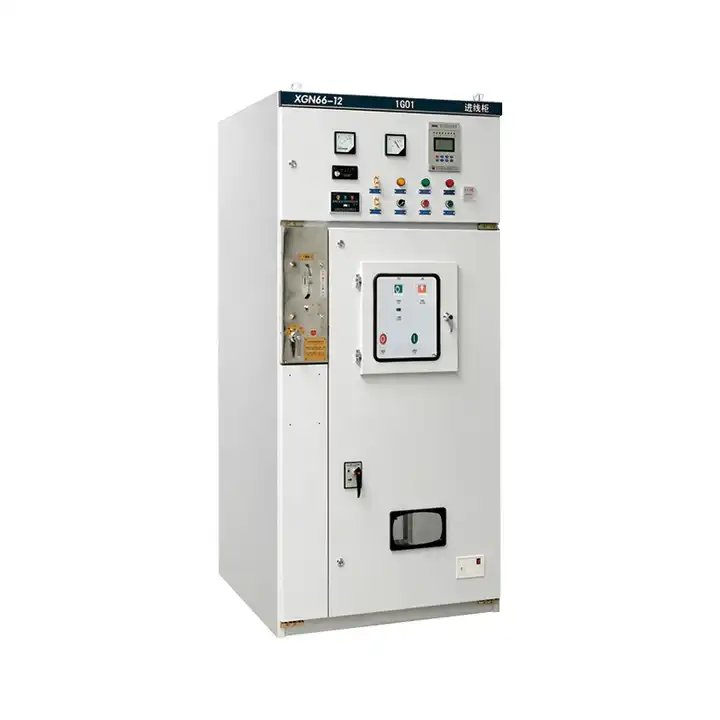

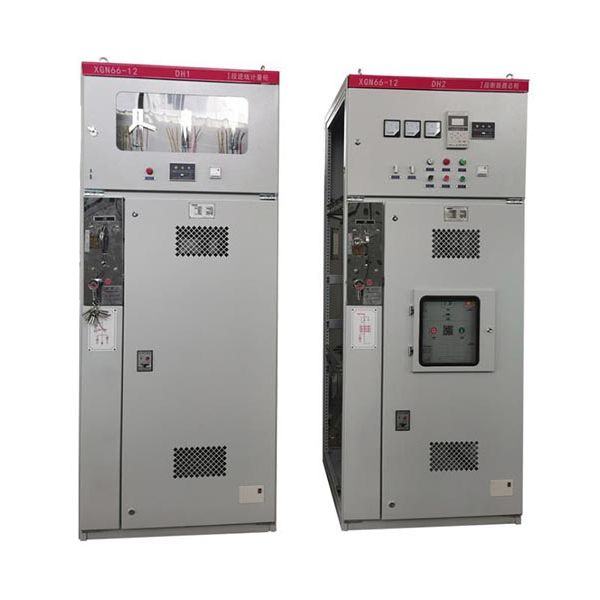

LiuGao - XGN66-12 орташа вольтты айнымалы ток тарату құрылғысын ұсынатын арнайы 13,8 кВ MV HV ауа оқшаулағыш тарату құрылғысының өндірушісі. 3,6 кВ-35 кВ үш фазалы айнымалы ток 50/60 Гц жүйесі үшін арнайы әзірленген бұл стационарлық типті металл қоршау құрылғысы қуат энергиясын тиімді қабылдауды және бөлуді жеңілдетеді. LiuGao-ға жоғары вольтты тарату құрылғыларындағы сенімді және озық шешімдерге сеніңіз, бұл кернеуді қолдану ауқымында оңтайлы өнімділікті қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Liugao алдыңғы қатарлы технологияның үлгісі ретінде XGN66-12 бекітілген типті жабық тарату құрылғыларын енгізе отырып, жоғары вольтты тарату құрылғыларының жетекші жеткізушісі ретінде мақтанышпен тұр. Жоғары кернеулі қолданбаларда сенімділік пен өнімділіктің ең жоғары стандарттарына жауап беру үшін жасалған осы жетілдірілген коммутациялық құрылғыда біздің жоғары деңгейге ұмтылуымыз көрінеді. Liugao компаниясына жоғары вольтты тарату құрылғылары саласында эталонды белгілейтін инновациялық шешімдерге сеніңіз. Бұл жаңа буын жоғары вольтты электр өнімі GB3906 және Электр департаментінің DLT404 стандартын қоса алғанда, ұлттық стандарттарға біркелкі сәйкес келеді, сонымен қатар айнымалы токтың металл қоршауы бар тарату құрылғылары мен 1КВ-дан 52КВ-қа дейінгі басқару жабдығына арналған IEC62271 қатаң халықаралық стандартына сәйкес келеді.


Бұл тарату құрылғысы қарапайым тарату құрылғыларымен салыстырғанда кеңістіктің 50% ғана алып, ықшам дизайнымен жаңа стандартты белгілейді. Негізгі құрамдас бөлігі болып табылатын автоматты ажыратқыш өзінің сенімділігі мен қарапайымдылығымен танымал берік «беске қарсы» блоктау механизмі бар ерекше сенімділік пен өнімділікке ие.


3,6 кВ, 7,2 кВ және 12 кВ үш фазалы айнымалы ток 50 Гц бір шина сегменттерінде үй ішінде пайдалануға арналған бұл коммутациялық құрылғы электр энергиясын үздіксіз қабылдауды және бөлуді жеңілдетеді. Тізбекті басқаруды, қорғауды және бақылауды қамтитын оның көп функционалды мүмкіндіктері оны электр станциялары, қосалқы станциялар, өнеркәсіптік және тау-кен кәсіпорындары, көпқабатты ғимараттар және тіпті сақиналы негізгі блоктары бар сақиналы желілік шкафтар сияқты әртүрлі жағдайларда қолдану үшін жан-жақты етеді.


Ұлттық және халықаралық стандарттарды ұстануға деген міндеттеме Лиугаоның жоғары вольтты тарату құрылғылары саласында сенімді, жоғары өнімді және технологиялық тұрғыдан жетілдірілген шешімді ұсынуға деген адалдығын көрсетеді.

13,8 кВ ОЖ ауа оқшауланған тарату құрылғыларының жұмыс ортасы

1. Максималды температураны пайдаланыңыз 40 градустан аспайды, ең азы -25 градустан аспайды

2. Салыстырмалы ылғалдылық: тәуліктік орташа 95% аспайды, айлық орташа 90% биіктіктен 1000м аспайды (уақыт өте келе өндірушімен кеңесуге болады)

3. Өрт, жарылыс, қатты ластану, химиялық коррозия және қатты соққы орындары жоқ.

13,8 кВ ОЖ ауа оқшауланған тарату құрылғыларының сипаттамалары

Қабат, дәнекерлеусіз құрастырылған құрылым, жоғары механикалық беріктігі мен көркем көрінісін көрсетеді, бұл оны жоғары вольтты тарату құрылғылары үшін тамаша шешім етеді.


Артқы жоғарғы бөлігі GN30-12 айналмалы ажыратқышына арналған, ал төменгі бөлігі GN19-12C ажыратқышын орналастырады. Белгіленген процедуралар бойынша жұмыс істейтін механикалық блоктау құрылғысы жоғары вольтты тарату құрылғысындағы персонал мен жабдықтың сенімді қауіпсіздігін қамтамасыз етеді.


Қолданылатын негізгі қосқыш моноблок түрі болып табылады, ол ZN63-12 (VS1-12) және VD4-12 сияқты опцияларды қамтамасыз етеді, бұл жоғары вольтты тарату құрылғыларының әмбебаптығы мен функционалдығын арттырады.


Негізгі ажыратқыштар, айырғыштар және кабина есіктері арасындағы блоктауларда міндетті механикалық құлыптау әдісін қолдана отырып, жүйе «беске төзімді» блоктау функциясына жауап береді. Бұл мүмкіндік жоғары вольтты тарату құрылғысының жұмысында күшейтілген икемділік пен қауіпсіздікті қамтамасыз ететін негізгі сақина блогымен кездейсоқ комбинацияларға мүмкіндік береді.

13,8 кВ ОЖ ауадан оқшауланған тарату құрылғысының сипаттамасы

Коммутатордың негізгі техникалық параметрлері және құрамдас бөліктерінің үлгілері


Жоқ. Элемент Бірлік Техникалық параметрлер
1 Номиналды кернеу К.В 3.6,7.2,12
2 Номиналды қуат жиілігі кернеуге төзімді К.В жер, бірдей: 42; сынық: 45
3 Найзағайдың номиналды импульсіне төзімді кернеу К.В жер, бірдей: 75; сынық: 85
4 Жылдамдық жиілігі Hz 50
5 Номиналды ток A 6 301 250
6 Номиналды қысқа тұйықталу тогы (ең жоғары) К.В 20,25,31.5
7 Номиналды қысқа тұйықталу тогы (ең жоғары) К.В 50,63,80.
8 Номиналды динамикалық тұрақты ток (ең жоғары) К.В 50,63,80
9 Найзағай электрлік тұрақты ток 4S(RMS) К.В 20,25,31.5
10 Қорғаныс класы 1P2X
11 Өлшемдері (W Ми D ​​Ми H) мм 900X1000X2300
12 Салмағы Кг -600


ZN63-12 типті вакуумдық ажыратқыштың негізгі техникалық көрсеткіштері


Жоқ. Элемент Бірлік Техникалық параметрлер
1 Номиналды кернеу К.В 12
2 Номиналды ток A 6 301 250
3 Номиналды қысқа тұйықталу тогы К.В 20,25,31.5
4 Номиналды қысқа тұйықталу тогы THE 50,63,80
5 Номиналды қысқа уақытқа төзімді ток (4S тиімді мән) THE 20.25,31.5
6 Номиналды шыңға төзімді ток (шың) THE 50,63,80
7 Механикалық өмір Уақыт 10000
8 Номиналды қысқа мерзімді үзілу тоғының үзілу уақыты Уақыт 50
9 Номиналды жұмыс реттілігі o-0,3s-c O-180s-C o
10 Байланыс басының қашықтығы мм 11±1
11 Контактілі инсульт мм 4±0,5
12 Фазааралық орталық қашықтық мм 210
13 Ашылу жылдамдығы Ханым 1,2±0,2
14 Жабу жылдамдығы Ханым 0,6±0,2
15 Ашылу уақыты Ханым ≤60
16 Жабу уақыты Ханым ≤75
17 Үш фазалы ашу синхронизациясы Ханым ≤2
18 Жабылатын секіру Ханым ≤2
19 Циклдің кедергісі μΩ ≤45
20 Байланыс басының жинақталған рұқсат етілген тозу қалыңдығы мм 3

13,8 кВ ОЖ ауа оқшауланған тарату құрылғыларының ерекшеліктері

Зауыттық түсірілім

Қаптама
