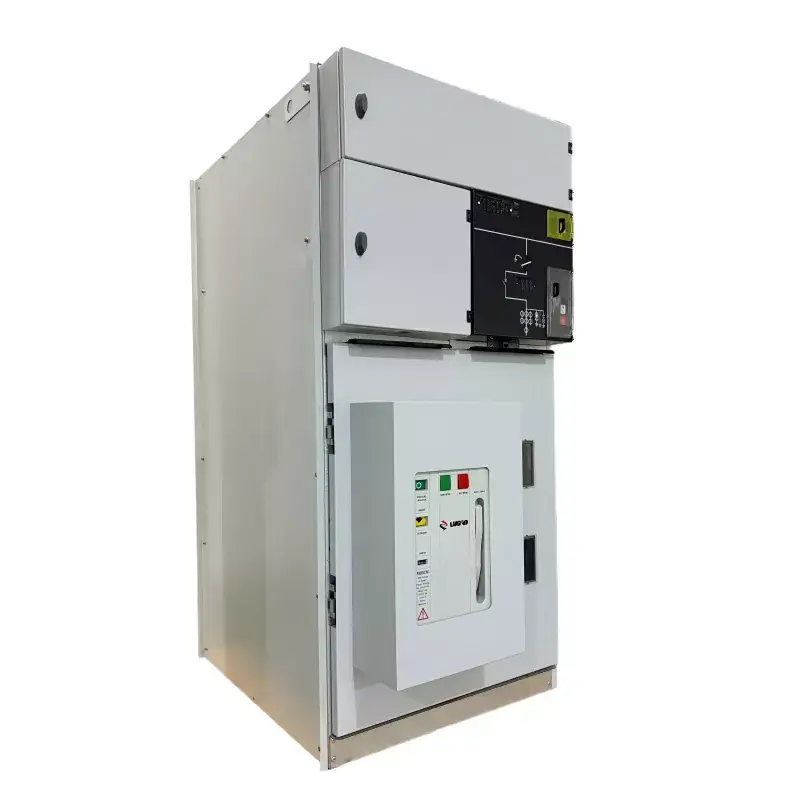

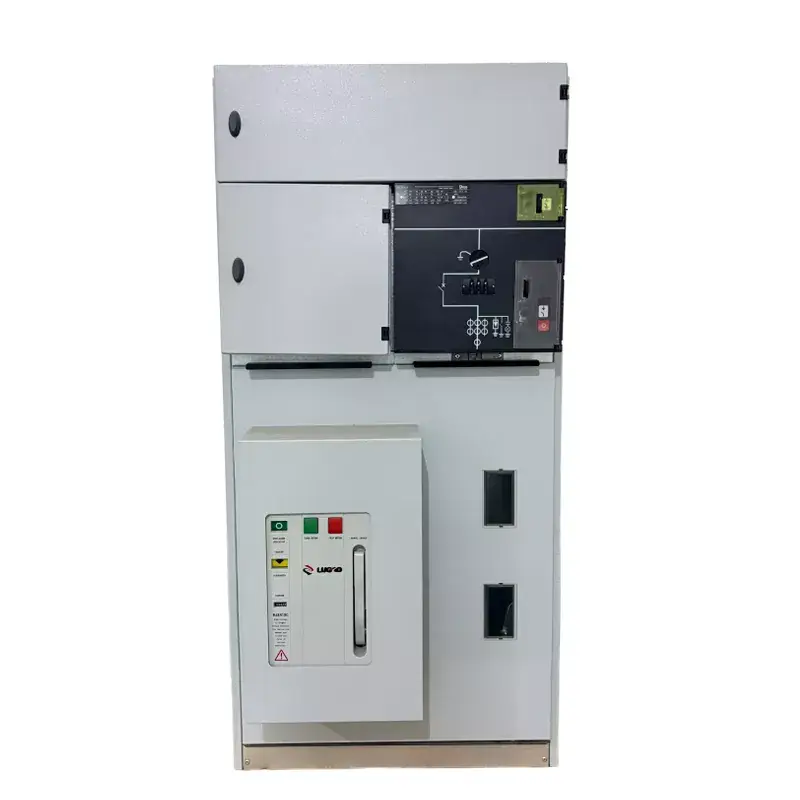

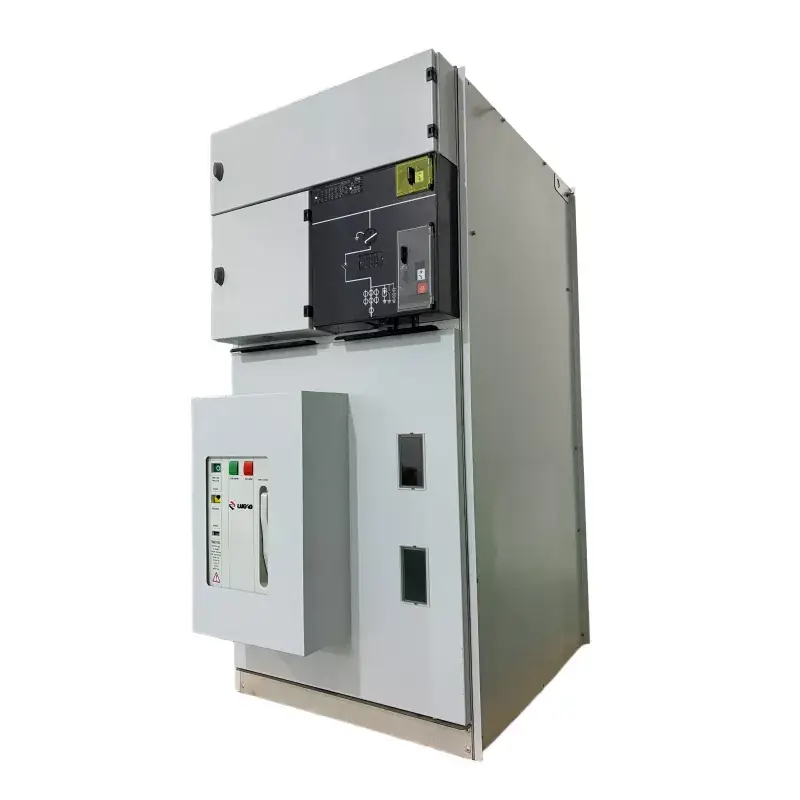

VCB бар SM6 ішкі газды оқшауланған сақиналы негізгі блоктың коммутациялық панелі

VCB бар LGSM6 ішкі газбен оқшауланған сақинаның негізгі таратқыш панелі - бұл оқшаулағыш орта ретінде ауаны пайдаланатын және жоғары өнімді вакуумдық ажыратқышпен (VCB) жабдықталған сақиналы негізгі блок. Номиналды кернеулер 10кВ, 12кВ және 24кВ қамтиды. Ол ауаны оқшаулағыш орта ретінде пайдаланатындықтан, газды бақылау немесе қалпына келтіру өңдеудің қажеті жоқ. Ол өнеркәсіптік және тау-кен кәсіпорындары, тұрғын үйлердегі электр қуатын тарату, жел мен күн энергиясын тарату бөлмелері сияқты әртүрлі сценарийлерде кеңінен қолданылады. Жылдық сатылымдар 3000 бірліктен асады және жылдам жеткізуді қамтамасыз ету үшін негізгі шешімдер қоймада сақталады.

Сұрау жіберу

Өнім Сипаттамасы

VCB бар LGSM6 ішкі газбен оқшауланған сақинаның негізгі таратқыш панелі - негізгі оқшаулағыш орта ретінде SF6 газын пайдаланатын толығымен жабық сақиналы негізгі блок. Оның негізгі ерекшелігі тығыздалған газ камерасына вакуумдық ажыратқышты (VCB) біріктіру болып табылады. Бұл газ оқшауланған тарату құрылғыларының шағын өлшемді және техникалық қызмет көрсетусіз жұмыс істеу сияқты артықшылықтарын сақтайды, сонымен бірге жоғары ажырату қабілетіне және вакуумдық ажыратқыштардың жиі жұмыс істеуге жарамдылығына ие. Сондықтан ол өнеркәсіптік және тау-кен өнеркәсібіндегі кәсіпорындарда, тұрғын үй қуатын таратуда, жел мен күн энергиясын өндіруде және әртүрлі қосалқы станцияларда қолдану үшін өте қолайлы. GIS RMU кәсіби өндірушісі ретінде Лугаоның тарату құрылғыларының шешімі IEC, ISO және CE сияқты халықаралық стандарттарға толығымен сәйкес келеді, бұл әртүрлі қуат тарату сценарийлерінде жаһандық тануды және сенімді жұмысты қамтамасыз етеді.

Негізгі техникалық параметрлер

Жоқ.	Элемент		Бірлік	Параметрлер
1	Номиналды кернеу		кВ	12	24	36	40.5
2	Номиналды ток		A	630/1250
3	Номиналды жиілік		Hz	50/60
4	1 минуттық қуат жиілігінің кернеуіне төтеп беру	Жалпы мән	кВ	42	55	80	95
		Үзіліс нүктесі		48	65	95	110
5	Найзағай импульсіне төзімді кернеу	Жалпы мән	кВ	75	125/150	170	95
		Үзіліс нүктесі		85	150/160	185	215
6	Номиналды қысқа уақытқа төзімді ток	Негізгі тізбек	кА	25/2 с
		Жерге қосу тізбегі		25/2 с
7	Номиналды шыңға төзімді ток		кА	63			50
8	Номиналды тасымалдау тогы		A	1300~1700
9	Номиналды жүктеме жабылатын үзілу тогы		A	630
10	Номиналды кабельді зарядтау үзілу тогы		A	50/10
11	Жүктелмеген трансформатордың үзілу тогы		A	20
12	Кабельді зарядтау жерге тұйықталу тогы		A	100			80
13	Номиналды қысқа тұйықталу тогы		кА	20
14	Номиналды қысқа тұйықталу тогы		кА	63			50
15	Қорғаныс класы			IP3X
16	Жүктеме ауыстырғышының қызмет ету мерзімі		Уақыт	5000
17	Жерге қосу қосқышының қызмет ету мерзімі		Уақыт	5000

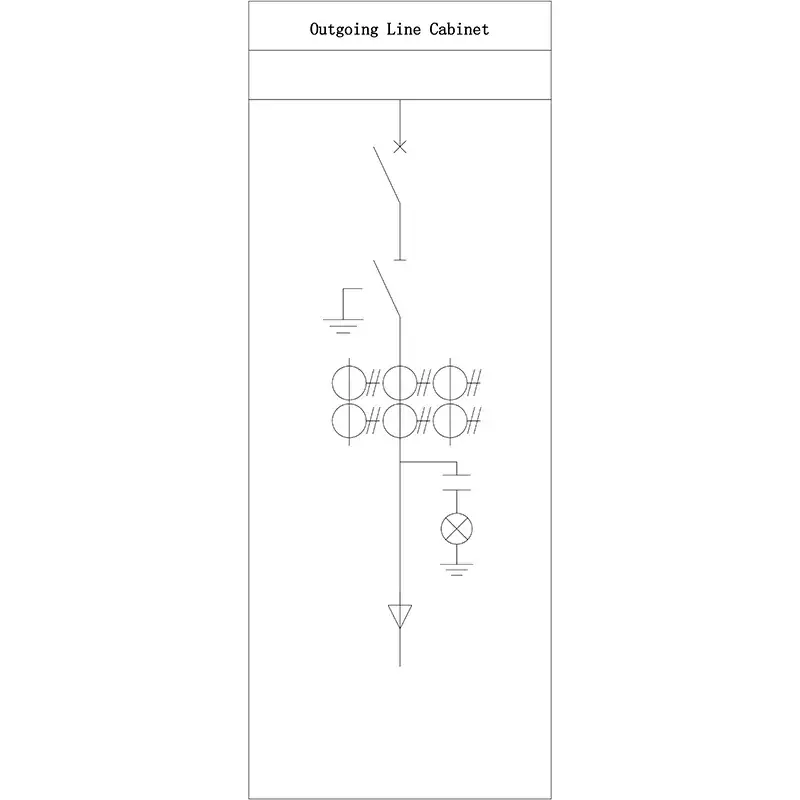

Типтік схема диаграммасы:

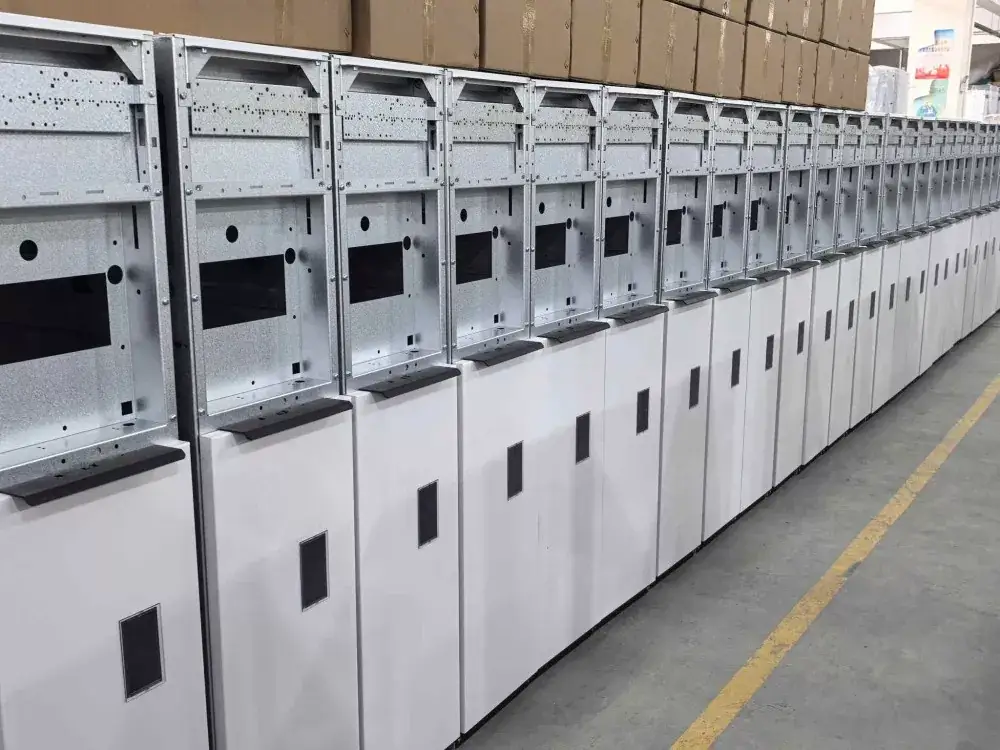

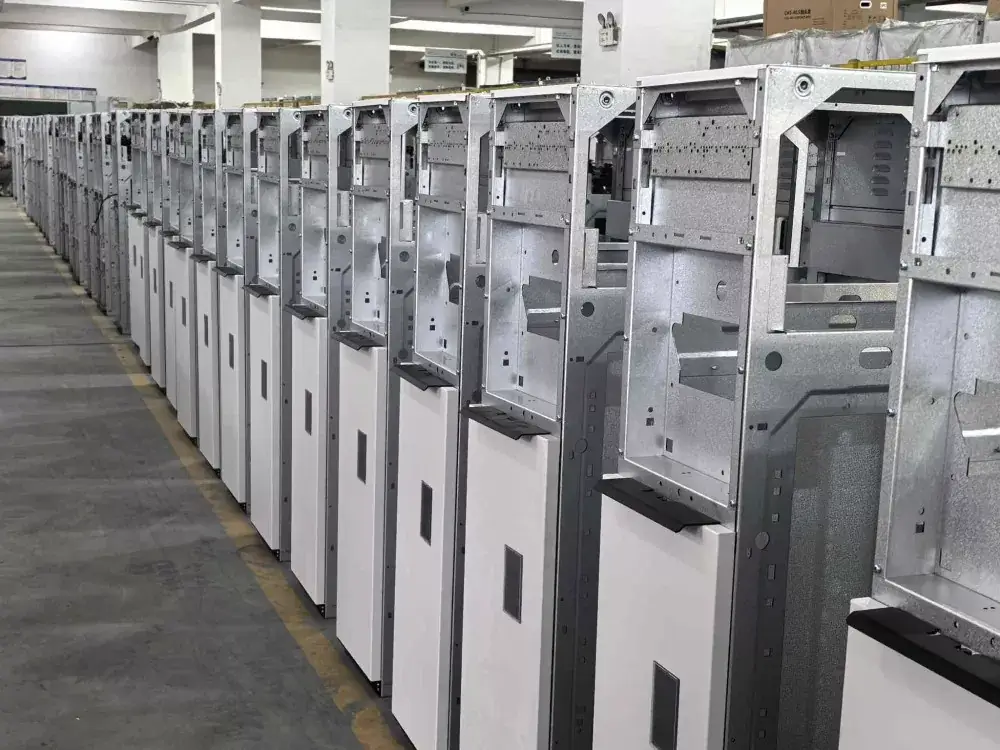

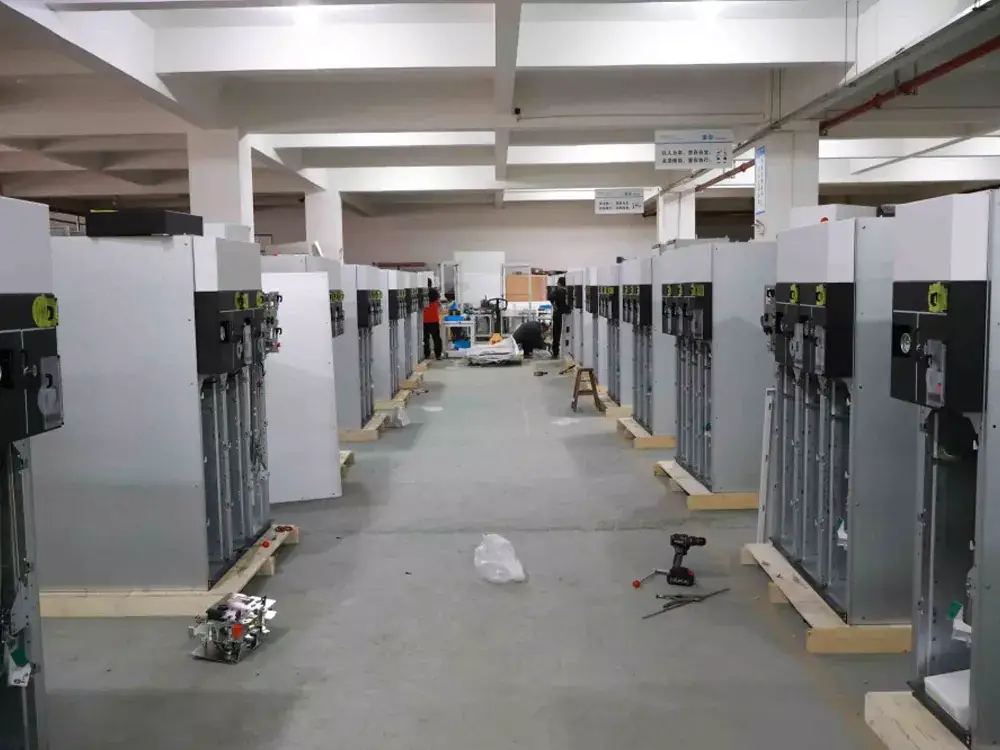

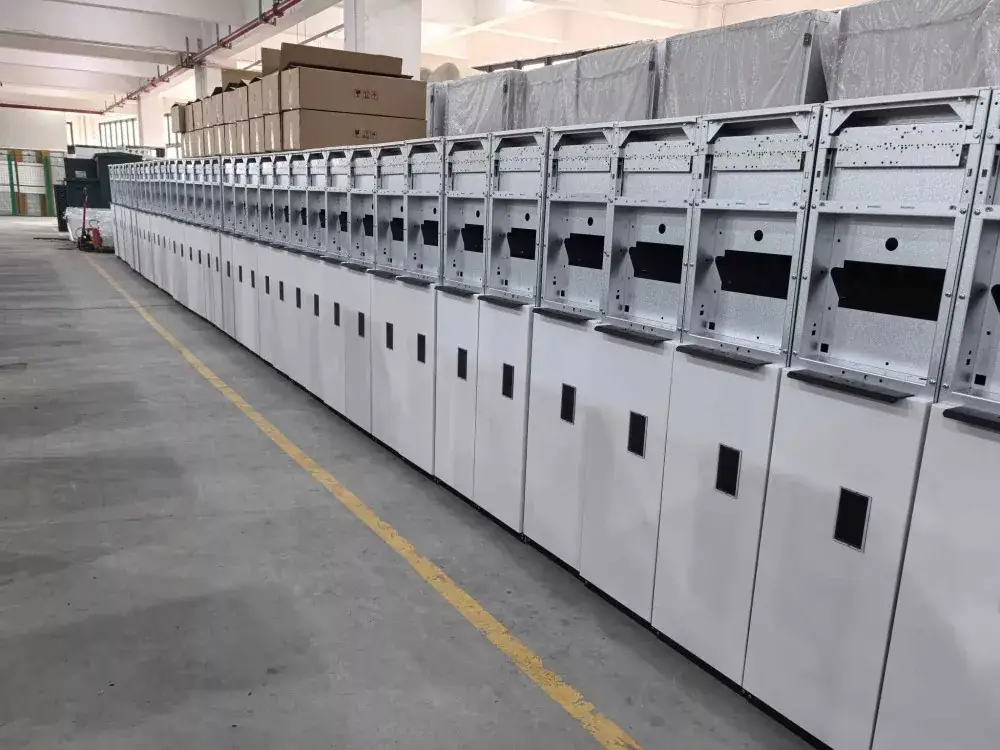

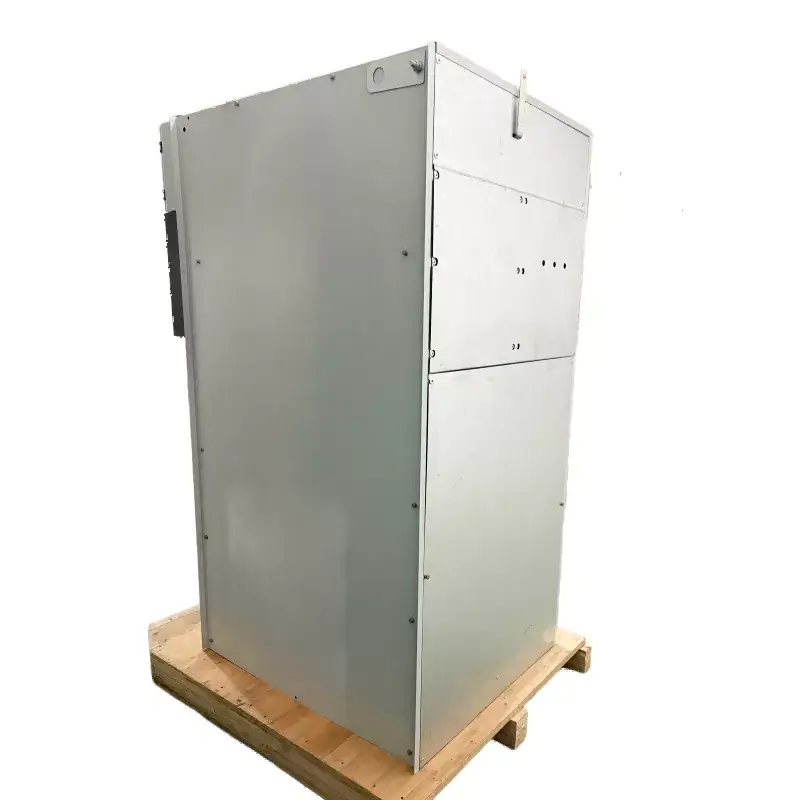

Зауыттық түсірілім:

Негізгі технологияның ерекшеліктері:

1. Негізгі тізбектегі доғаның пайда болуын болдырмайтын және ұзақ электрлік қызмет ету мерзіміне ие VCB бар LGSM6 ішкі газбен оқшауланған сақиналы негізгі блоктың коммутациялық панелі пайдаланылады. Бүкіл вакуумдық ажыратқыш SF6 газымен толтырылған тот баспайтын болаттан жасалған газ камерасында тығыздалған, оны сыртқы ортадан толығымен оқшаулайды және оқшаулау сенімділігін арттырады.

2. Шиналар, ажыратқыштар, вакуумдық ажыратқыштар және ток трансформаторлары сияқты жоғары вольтты кернеудегі барлық құрамдас бөліктер газ камерасының ішінде тығыздалған, олардың бүкіл қызмет ету мерзіміне техникалық қызмет көрсетуді қажет етпейді және оқшаулау компоненттерін тазалауды қажет етпейді.

3. Оның ықшам өлшемі электр тарату бөлмесінің едендік кеңістігін айтарлықтай үнемдей алады, бұл оны құрастырмалы қосалқы станциялар немесе шектеулі кеңістіктегі жобалар үшін әсіресе қолайлы етеді.

4. Оның дұрыс жұмыс істемеуіне жол бермеу үшін бес сенімді механикалық блоктау мүмкіндігі бар. Ауа қорабы жұмыс қауіпсіздігін қамтамасыз ету үшін бағытталған қысымды түсіру арнасымен жабдықталған.

5. Ол смарт тарату желілерінің талаптарын қанағаттандыру үшін электрлік жұмыс пен автоматтандыруға арналған интерфейстерді сақтайды.

Қолдану сценарийлері:

Өнеркәсіптік сектор: Зауыт қуатын бөлу, тау-кен өндіру

Құрылыс секторы: Сауда кешендері, көпқабатты үйлер, тұрғын үйлер

Жаңа энергия: жел энергиясын өндіру, фотоэлектр станциялары

Инфрақұрылым: әуежайлар, метролар

Жабдықтау және қызмет көрсету

Түгендеу және жеткізу: Бізде үлкен түгендеу бар; тұрақты тапсырыстар шамамен 10 күн ішінде жеткізіледі.

Сатудан кейінгі қызмет көрсету: Біз тәулік бойы жауап береміз және орнату бойынша нұсқаулық пен іске қосуды орындаймыз.

Арнайы кернеу деңгейлері, қайталама қорғаныс схемалары және параллель шкаф қосылымдары сияқты тұтынушылардың қажеттіліктеріне сәйкес VCB бар стандартты емес LGSM6 ішкі газ оқшауланған сақиналы негізгі блоктың коммутациялық панелі үшін шешімдерді ұсына аламыз.
